功率放大器
18~40GHz,增益 35dB,饱和功率 31dBm,2.92
- DPA8-18-40G-3494
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 输入驻波比 | 2.5 | |||
| 噪声系数 | 8 | |||
| P-1dB功率 | 30 | dBm | ||
| 饱和功率 | 31 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +18V |
| 工作电流 | 1500mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 16 | 1.99 | 1.09 | 35.58 | 29.4 | 30.4 | 4.07 |
| 17.86 | 1.38 | 1.32 | 41.38 | 32 | 34.6 | 3.93 |
| 19.71 | 1.2 | 1.54 | 39.3 | 31.8 | 34.3 | 3.6 |
| 21.57 | 1.63 | 1.16 | 40.48 | 31.9 | 34.5 | 4.05 |
| 23.43 | 1.57 | 1.13 | 40.5 | 31.4 | 34.7 | 3.94 |
| 25.29 | 1.44 | 1.66 | 39.61 | 31.2 | 34.4 | 3.64 |
| 27.14 | 1.35 | 1.73 | 38.64 | 30.8 | 33.4 | 3.66 |
| 29 | 1.81 | 1.54 | 38.13 | 31.4 | 34.7 | 4.14 |
| 30.86 | 1.91 | 1.52 | 38.32 | 30.9 | 34.7 | 4 |
| 32.71 | 1.35 | 1.64 | 39.48 | 30.2 | 34.4 | 3.93 |
| 34.57 | 1.37 | 2.41 | 41.13 | 30.7 | 34.7 | 3.78 |
| 36.43 | 1.8 | 1.43 | 38.64 | 30.7 | 34.4 | 3.95 |
| 38.29 | 1.53 | 1.79 | 37.61 | 27.8 | 30.3 | 4.09 |
| 40.14 | 1.89 | 1.19 | 34.25 | 26.1 | 28.1 | 3.67 |
| 42 | 1.17 | 1.23 | 30.35 | 26.5 | 28.1 | 3.63 |

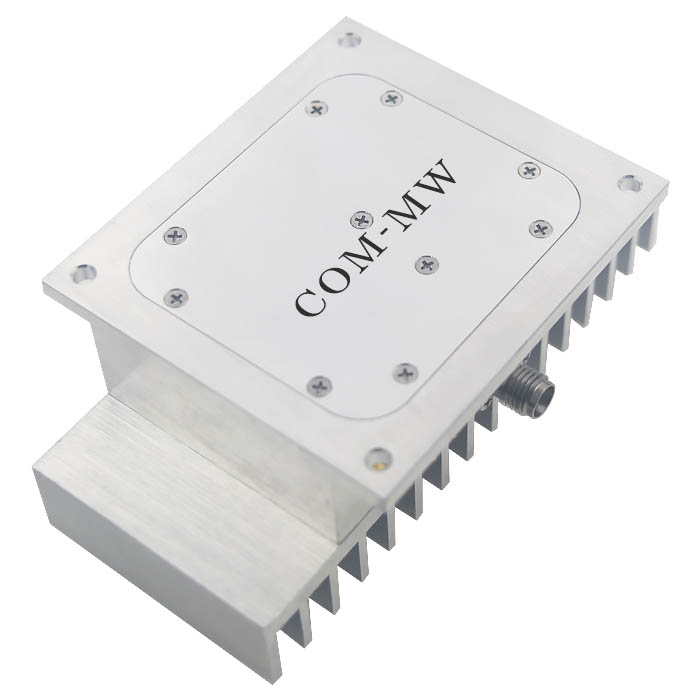

参考实物图

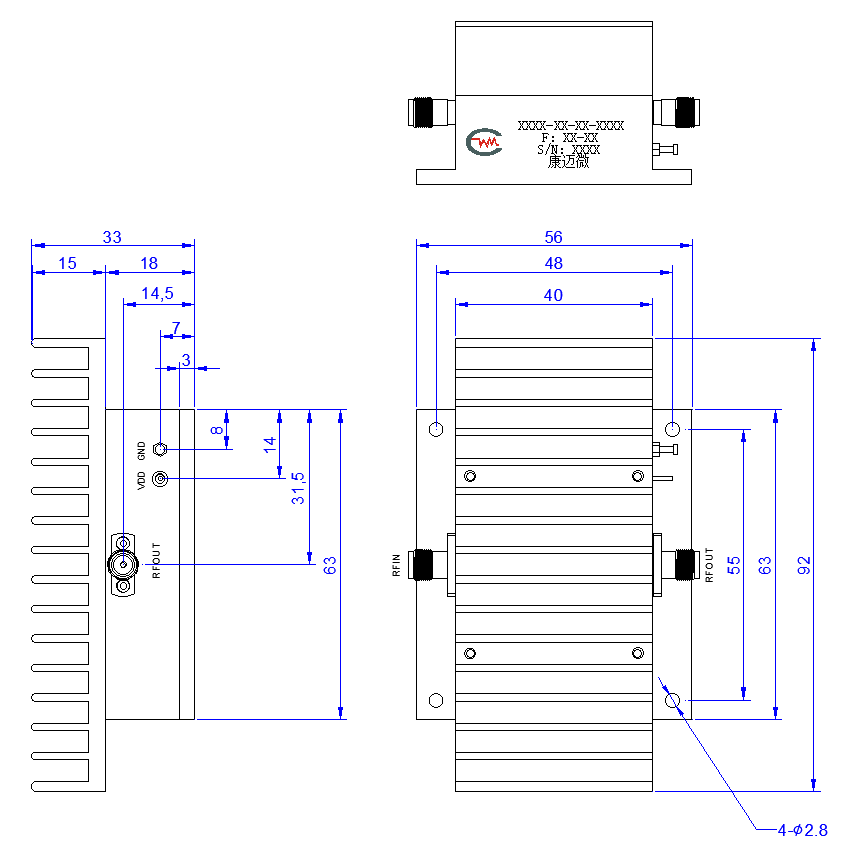

外形结构图

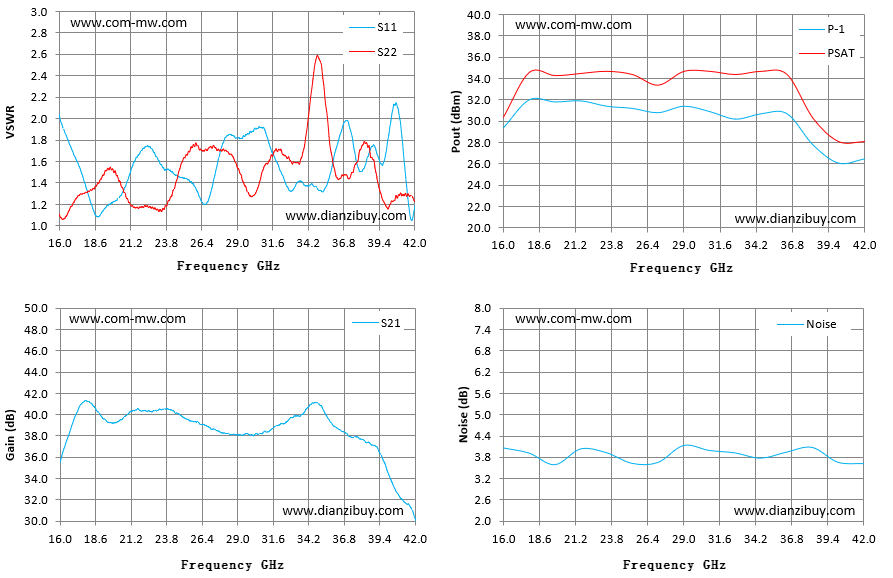

典型测试曲线图
