功分器
6~50GHz,15W,4路,0°,2.4
- ZPD25-4M6-50G-3541
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗，小体积。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 50 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 理论损耗 | 6 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 7 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S24 隔离 dB | S12 相位 ° | S13 相位 ° |
| 3.00 | 2.09 | 1.13 | -6.69 | -6.71 | -13.23 | -14.04 | 0.21 | 1.30 |
| 6.57 | 1.01 | 1.11 | -6.43 | -6.44 | -23.11 | -26.44 | 0.17 | 0.17 |
| 10.14 | 1.21 | 1.13 | -6.64 | -6.62 | -29.04 | -30.48 | 0.37 | 0.51 |
| 13.71 | 1.09 | 1.06 | -6.64 | -6.62 | -21.86 | -22.60 | -0.35 | -0.41 |
| 17.29 | 1.17 | 1.16 | -6.75 | -6.73 | -24.16 | -22.07 | 0.00 | 0.69 |
| 20.86 | 1.16 | 1.15 | -6.85 | -6.82 | -25.28 | -22.88 | 0.09 | 0.50 |
| 24.43 | 1.13 | 1.17 | -6.92 | -6.87 | -20.78 | -25.75 | -0.40 | 0.82 |
| 28.00 | 1.11 | 1.19 | -6.94 | -6.91 | -21.49 | -39.00 | -0.24 | 0.43 |
| 31.57 | 1.29 | 1.30 | -7.12 | -7.05 | -26.39 | -28.60 | -0.34 | 0.73 |
| 35.14 | 1.23 | 1.08 | -7.22 | -7.23 | -26.55 | -25.85 | -0.41 | 0.16 |
| 38.71 | 1.09 | 1.35 | -7.37 | -7.36 | -18.92 | -19.58 | -0.45 | 0.40 |
| 42.29 | 1.29 | 1.30 | -7.44 | -7.50 | -25.31 | -17.87 | 0.06 | 2.05 |
| 45.86 | 1.30 | 1.16 | -7.60 | -7.41 | -18.69 | -20.34 | 0.26 | 0.66 |
| 49.43 | 1.34 | 1.19 | -7.70 | -7.59 | -17.56 | -27.04 | -0.91 | 0.33 |
| 53.00 | 1.35 | 2.17 | -8.62 | -8.47 | -17.29 | -13.65 | -2.09 | 1.39 |

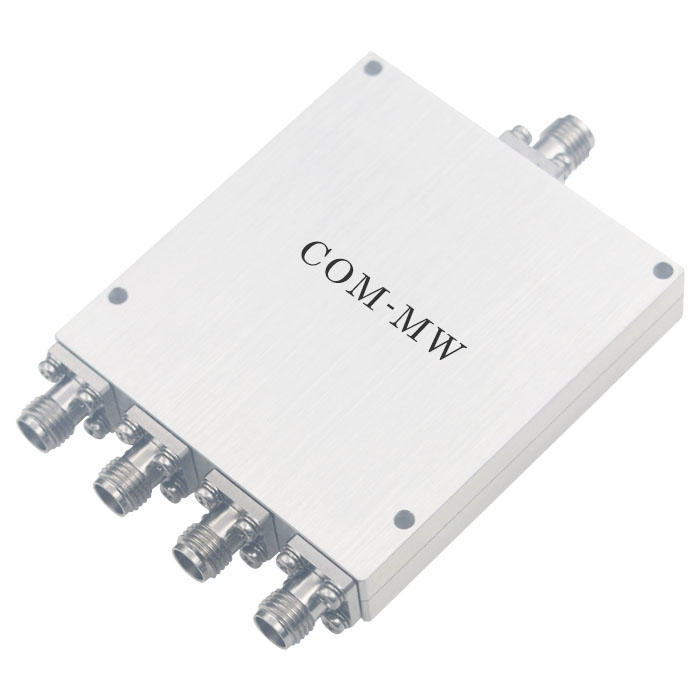

参考实物图

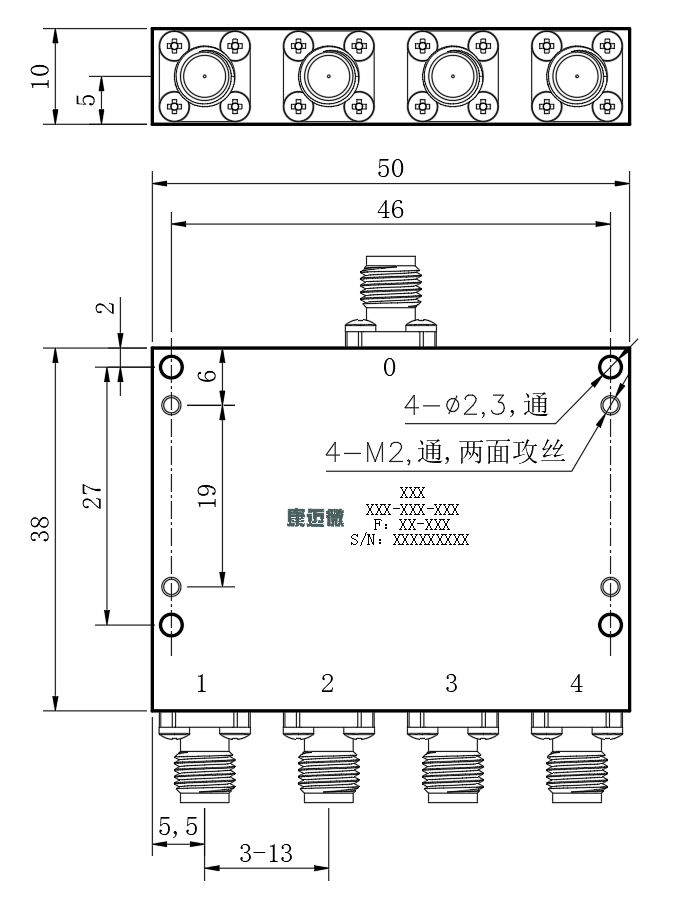

外形结构图（mm）

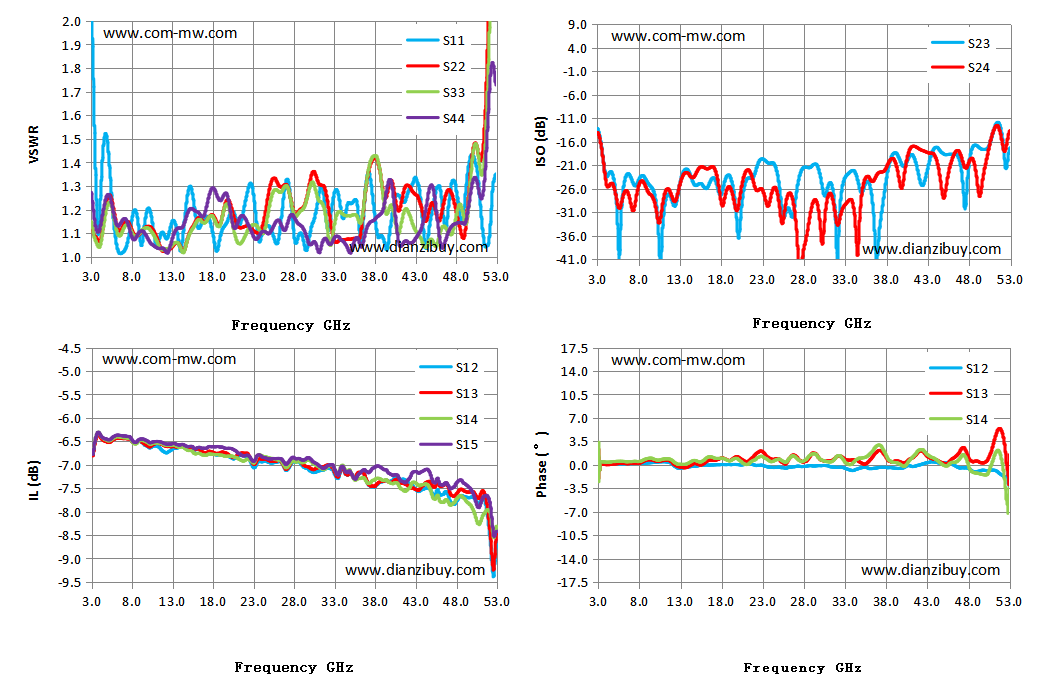

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
