通带频率 86~112MHz,DC-10MHz≥70dB,微带圆针
- ZBF5-L95-30-2123
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 86 | ~ | 112 | MHz |
| 通带损耗 | / | / | 5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-10 | MHz≥ | 70 | dB | ||
| 带外抑制 | 180-500 | MHz≥ | 70 | dB | ||
| 带外抑制 | 65-76 | MHz≥ | 10 | dB | ||
| 带外抑制 | 50-65 | MHz≥ | 20 | dB | ||
| 带外抑制 | 10-50 | MHz≥ | 50 | dB | ||
| 带外抑制 | 122-125 | MHz≥ | 7 | dB | ||
| 带外抑制 | 125-140 | MHz≥ | 12 | dB | ||
| 带外抑制 | 140-150 | MHz≥ | 30 | dB | ||
| 带外抑制 | 150-160 | MHz≥ | 40 | dB | ||
| 带外抑制 | 160-180 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 50.00 | 116.46 | 22.26 | -79.64 | -79.64 | 59.06 |
| 57.00 | 80.03 | 21.94 | -86.75 | -86.75 | -48.93 |
| 64.00 | 45.31 | 20.96 | -62.45 | -62.45 | 8.70 |
| 71.00 | 22.79 | 16.31 | -35.37 | -35.37 | 23.69 |
| 79.00 | 5.37 | 4.73 | -9.64 | -9.64 | 66.07 |
| 86.00 | 1.15 | 1.14 | -1.95 | -1.95 | 48.18 |
| 93.00 | 1.16 | 1.16 | -1.59 | -1.59 | 37.20 |
| 100.00 | 1.12 | 1.10 | -1.48 | -1.48 | 33.45 |
| 107.00 | 1.33 | 1.34 | -1.70 | -1.70 | 34.51 |
| 114.00 | 1.06 | 1.27 | -2.06 | -2.06 | 43.64 |
| 121.00 | 5.48 | 6.81 | -9.59 | -9.59 | 41.14 |
| 129.00 | 13.91 | 20.76 | -24.82 | -24.82 | 20.05 |
| 136.00 | 20.45 | 32.77 | -38.81 | -38.81 | 13.01 |
| 143.00 | 25.56 | 44.00 | -52.01 | -52.01 | 8.66 |
| 150.00 | 27.83 | 52.31 | -63.22 | -63.22 | 8.72 |
参考实物图
外形结构图（mm）

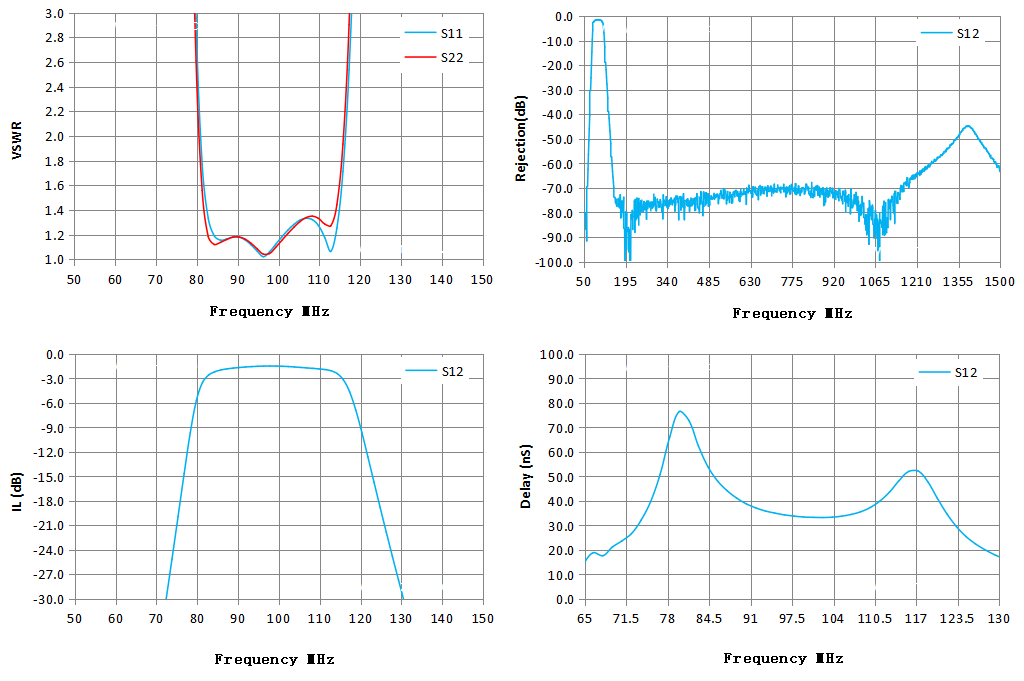

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
