产品
开关
DC~12.4GHz,单刀六掷 ,TTL控制,反射式,15ms,N ,24V,200万次
- DSW9-6R0-12.4G-2505
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 12.4 | GHz |
| 插入损耗 | 0.5 | dB@12.4G | ||
| 插入损耗 | 0.3 | dB@5G | ||
| 隔离度 | 60 | dB@12.4G | ||
| 隔离度 | 70 | dB@5G | ||
| 驻波比 | 1.5 | @12.4G | ||
| 驻波比 | 1.3 | @5G |
其它参数
| 开关路数 | 单刀六掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 350W@5GHz; 250W@12.4GHz设计保证 |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB 15Pin Male |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，2，3，4，5，6 |
典型测试数据
| 频率 GHz | S00 驻波 | S02 损耗 dB | S23 隔离 dB | S03 相位 ° |
| 0.01 | 1.02 | -0.01 | -83.01 | 0 |
| 1.07 | 1.04 | -0.01 | -86.59 | -0.02 |
| 2.14 | 1.05 | -0.02 | -85.98 | -0.04 |
| 3.21 | 1.03 | -0.02 | -84.34 | -0.07 |
| 4.29 | 1.07 | -0.04 | -84.06 | -0.08 |
| 5.36 | 1.12 | -0.05 | -83.37 | -0.12 |
| 6.43 | 1.05 | -0.05 | -84.45 | -0.15 |
| 7.5 | 1.12 | -0.09 | -85.86 | -0.16 |
| 8.57 | 1.14 | -0.09 | -86.49 | -0.2 |
| 9.64 | 1.2 | -0.14 | -85.16 | -0.23 |
| 10.71 | 1.14 | -0.14 | -83.69 | -0.29 |
| 11.79 | 1.23 | -0.15 | -82.9 | -0.36 |
| 12.86 | 1.15 | -0.17 | -80.15 | -0.45 |
| 13.93 | 1.24 | -0.15 | -71.56 | -0.5 |
| 15 | 1.86 | -0.45 | -64.84 | -0.46 |

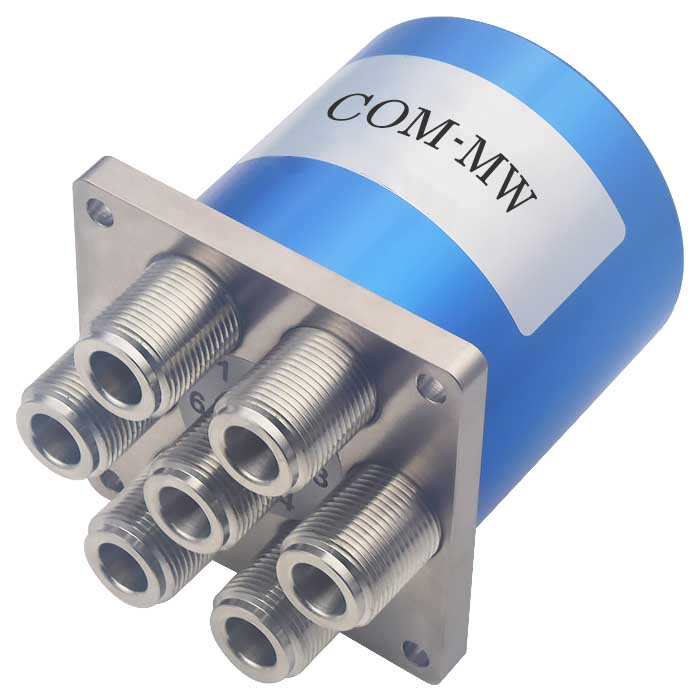

参考实物图

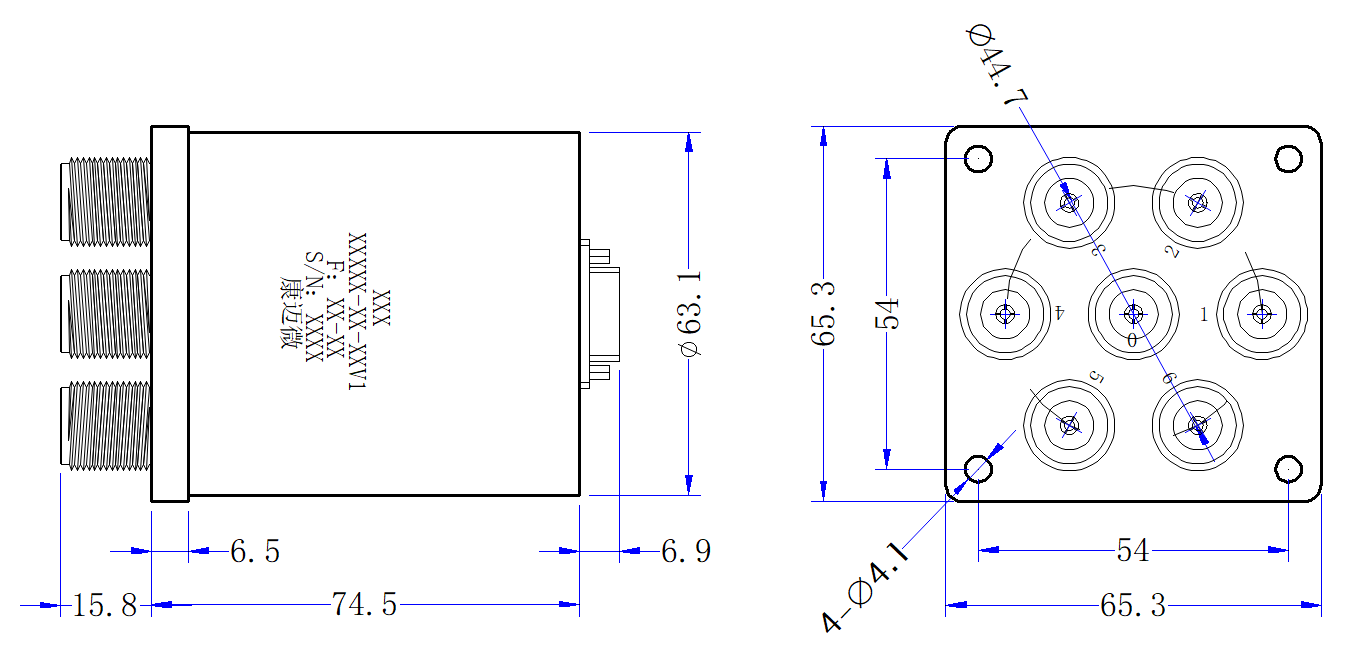

外形结构图（mm）

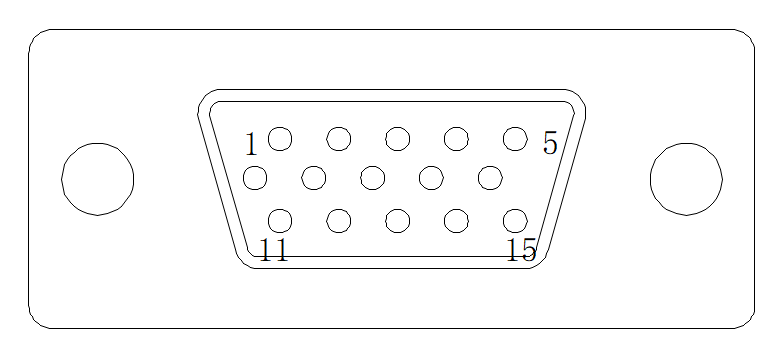

控制端口定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 4 | TTL高电平，其它低电平 | RF 0-4 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | VCD | / |
| Pin 8 | GND | / |
| Pin 9~15 | 不使用 | / |

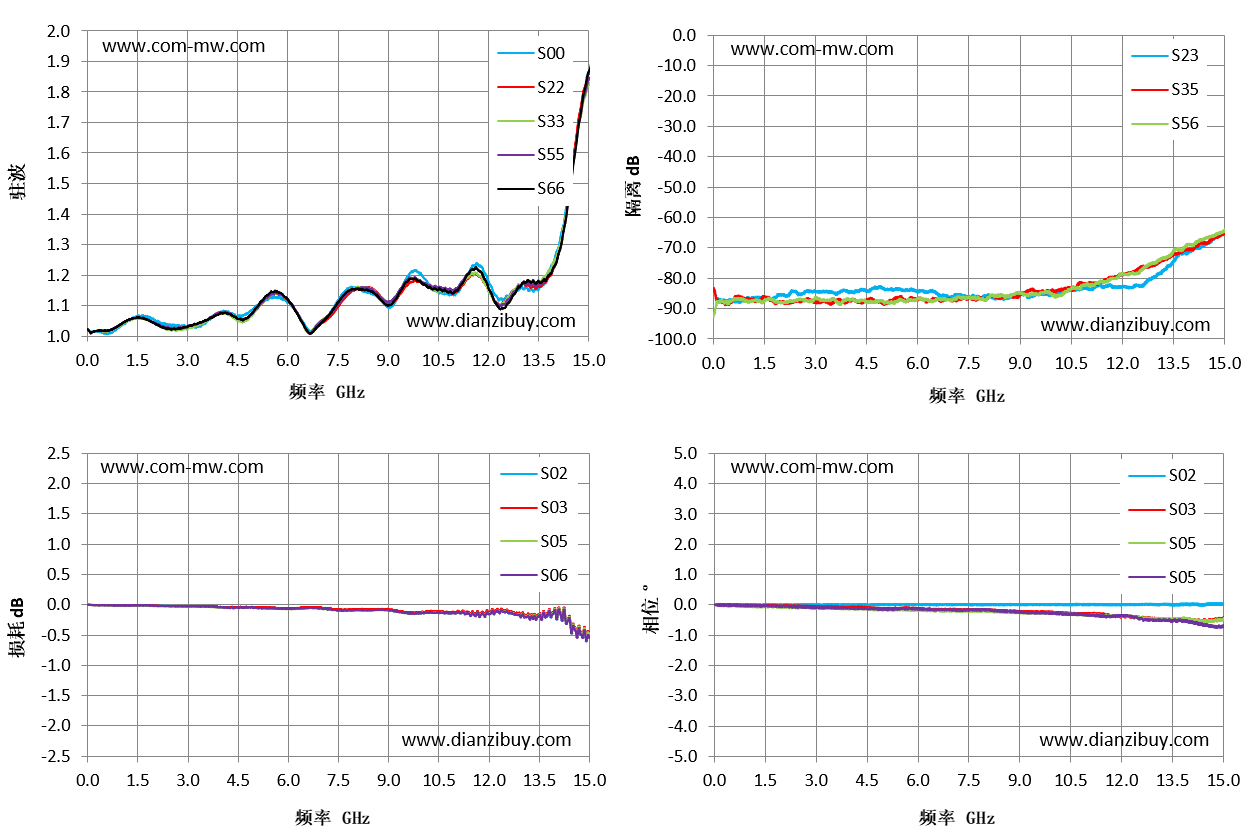

典型测试曲线图
注意事项
| 1 | 先断后合 |
