产品
滤波器
阻带频率 2300~2400MHz,≥80dB,通带频率 DC~2285MHz,2415~6000MHz,N
- ZBSF6-C2300-2400-866
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2300 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 80 | dB | ||
| 通带频率 | DC | ~ | 2285 | MHz | |
| 通带频率 | 2415 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 2200.00 | 1.31 | -0.68 |
| 2221.00 | 1.39 | -0.71 |
| 2243.00 | 1.37 | -0.80 |
| 2264.00 | 1.29 | -0.86 |
| 2286.00 | 1.26 | -2.07 |
| 2307.00 | 15.58 | -95.32 |
| 2329.00 | 34.70 | -90.78 |
| 2350.00 | 24.94 | -95.42 |
| 2371.00 | 21.79 | -87.20 |
| 2393.00 | 37.27 | -104.59 |
| 2414.00 | 1.18 | -2.48 |
| 2436.00 | 1.32 | -0.96 |
| 2457.00 | 1.25 | -0.85 |
| 2479.00 | 1.36 | -0.78 |
| 2500.00 | 1.29 | -0.73 |

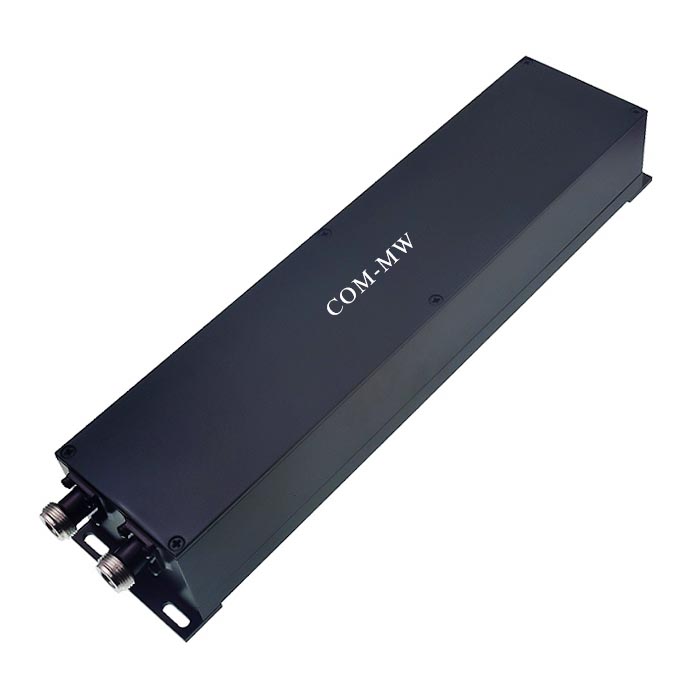

参考实物图

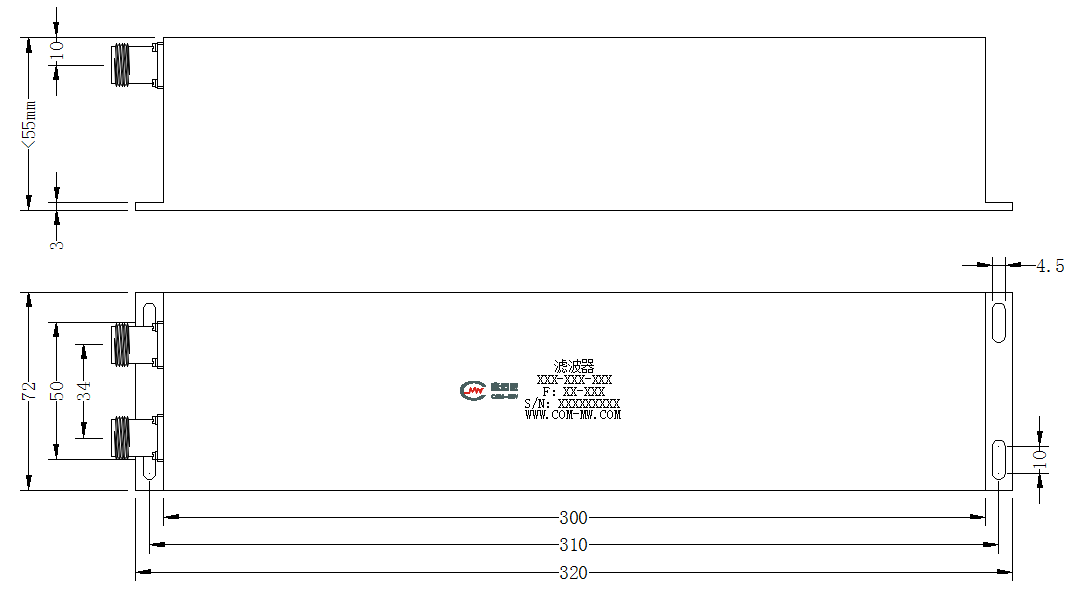

外形结构图（mm）

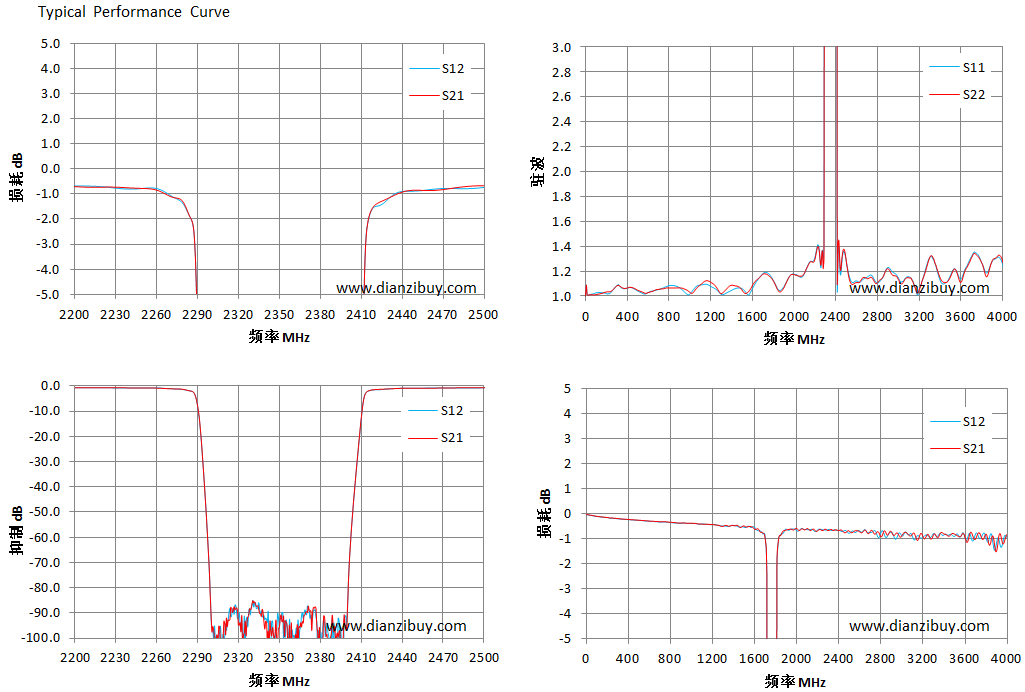

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
