功率放大器
1000~18000MHz, 增益50dB, 噪声系数2.6dB, P-1dB功率15dBm, SMA
- DPA8-1000-18000-1012
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 18000 | MHz |
| 增益 | 50 | dB | ||
| 增益平坦度 | 5 | dB | ||
| 噪声系数 | 2.6 | 3 | dB | |
| 驻波比 | 2.2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(GHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 1 | 15.2 | 1.82 | 1.64 | 1.09 | 54.7 |
| 2 | 15.7 | 1.74 | 1.14 | 1.22 | 55.2 |
| 4 | 16.5 | 2.01 | 1.47 | 1.23 | 55.1 |
| 6 | 16.1 | 2.14 | 1.98 | 1.26 | 53.6 |
| 8 | 16.9 | 2.16 | 1.52 | 1.18 | 53.5 |
| 10 | 15.9 | 2.18 | 1.39 | 1.63 | 53.2 |
| 12 | 15.5 | 2.46 | 1.41 | 1.52 | 53.1 |
| 14 | 15.8 | 2.51 | 1.18 | 1.27 | 52.9 |
| 16 | 15.6 | 2.68 | 1.52 | 1.69 | 52.3 |
| 18 | 15.2 | 2.75 | 1.95 | 1.12 | 52.7 |
| 20 | 13.1 | 2.99 | 1.69 | 1.71 | 51 |
参考实物图
外形结构图（mm）

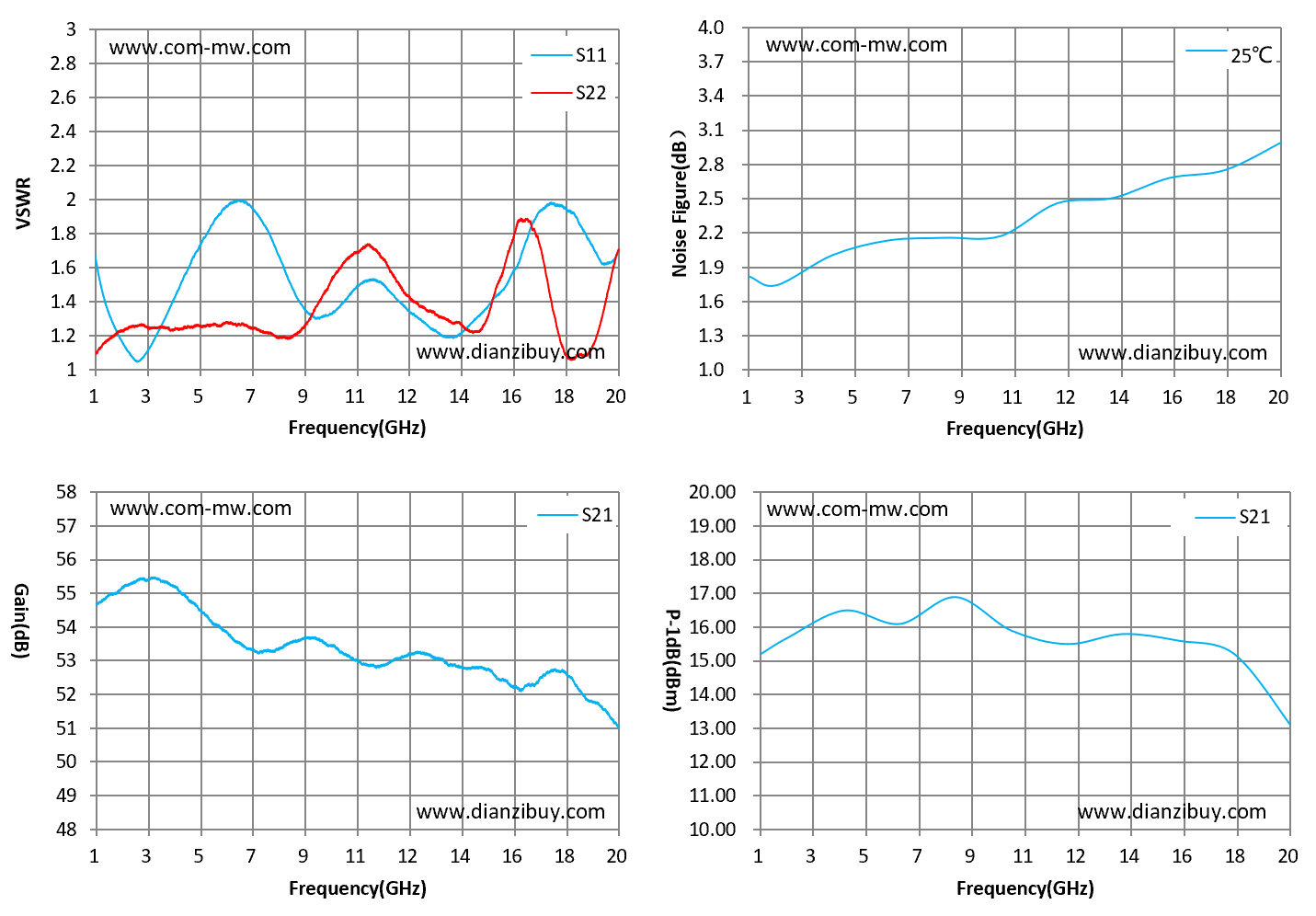

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
