产品
耦合器
21.7~33GHz, 耦合度40dB, 波导口, 300W
- ZDC25-40W21.7-33G-719
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式 | 波导口 |
| 耦合端口 | 2.92-K |
| 波导口型号 | WR34 |
| 表面 | 黑色烤漆 |
| 功率容量 | 300W设计保证 |
| 外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 注意信号只能由IN入 |
端口定义
| 输入端口 | IN（FBP260） | --- |
| 输出端口 | OUT（FBP260） | --- |
| 耦合端口 | C（2.92mm-K） | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 21 | 1.02 | 1.04 | 1.31 | -0.03 | -41.87 | -22.44 |
| 21.93 | 1.01 | 1.02 | 1.23 | -0.04 | -40.98 | -28.95 |
| 22.86 | 1.03 | 1.02 | 1.22 | -0.04 | -40.48 | -21.65 |
| 23.79 | 1.01 | 1.02 | 1.29 | -0.05 | -39.95 | -23.06 |
| 24.71 | 1.01 | 1.01 | 1.35 | -0.04 | -39.71 | -24.94 |
| 25.64 | 1.01 | 1.02 | 1.37 | -0.04 | -39.62 | -27.53 |
| 26.57 | 1.02 | 1.02 | 1.31 | -0.06 | -39.48 | -27.09 |
| 27.5 | 1.03 | 1.03 | 1.24 | -0.05 | -39.38 | -25.83 |
| 28.43 | 1.02 | 1.02 | 1.18 | -0.06 | -39.47 | -23.12 |
| 29.36 | 1.01 | 1.01 | 1.13 | -0.03 | -39.68 | -21.65 |
| 30.29 | 1.01 | 1 | 1.11 | -0.03 | -39.91 | -20.92 |
| 31.21 | 1.03 | 1.02 | 1.09 | -0.03 | -40.2 | -24.39 |
| 32.14 | 1.06 | 1.03 | 1.09 | -0.04 | -40.7 | -21.76 |
| 33.07 | 1.09 | 1.05 | 1.1 | -0.05 | -41.27 | -18.82 |
| 34 | 1.07 | 1.08 | 1.05 | 0.18 | -41.5 | -16.89 |

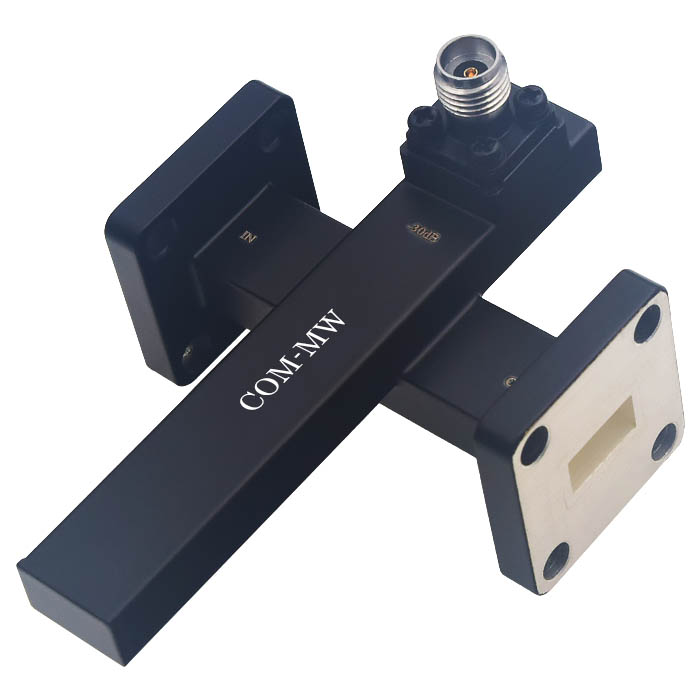

参考实物图

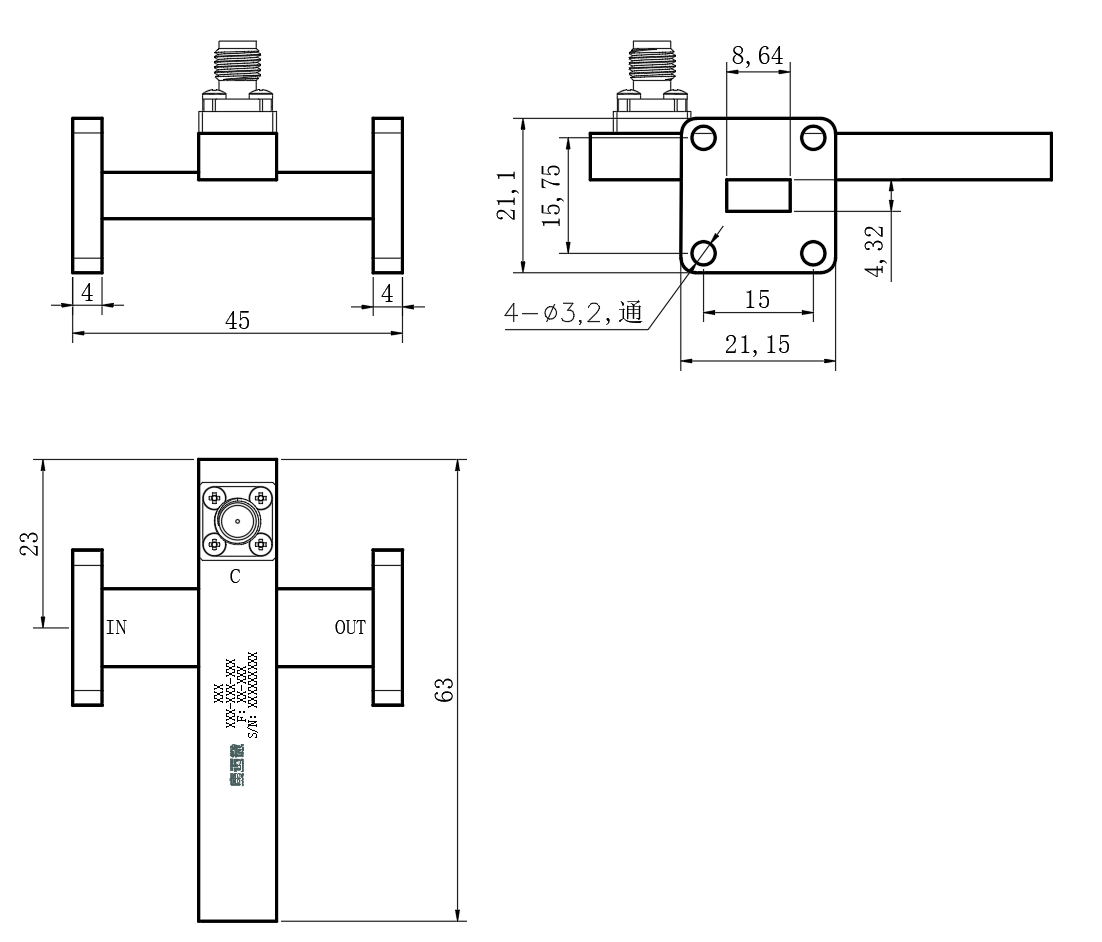

外形结构图（mm）

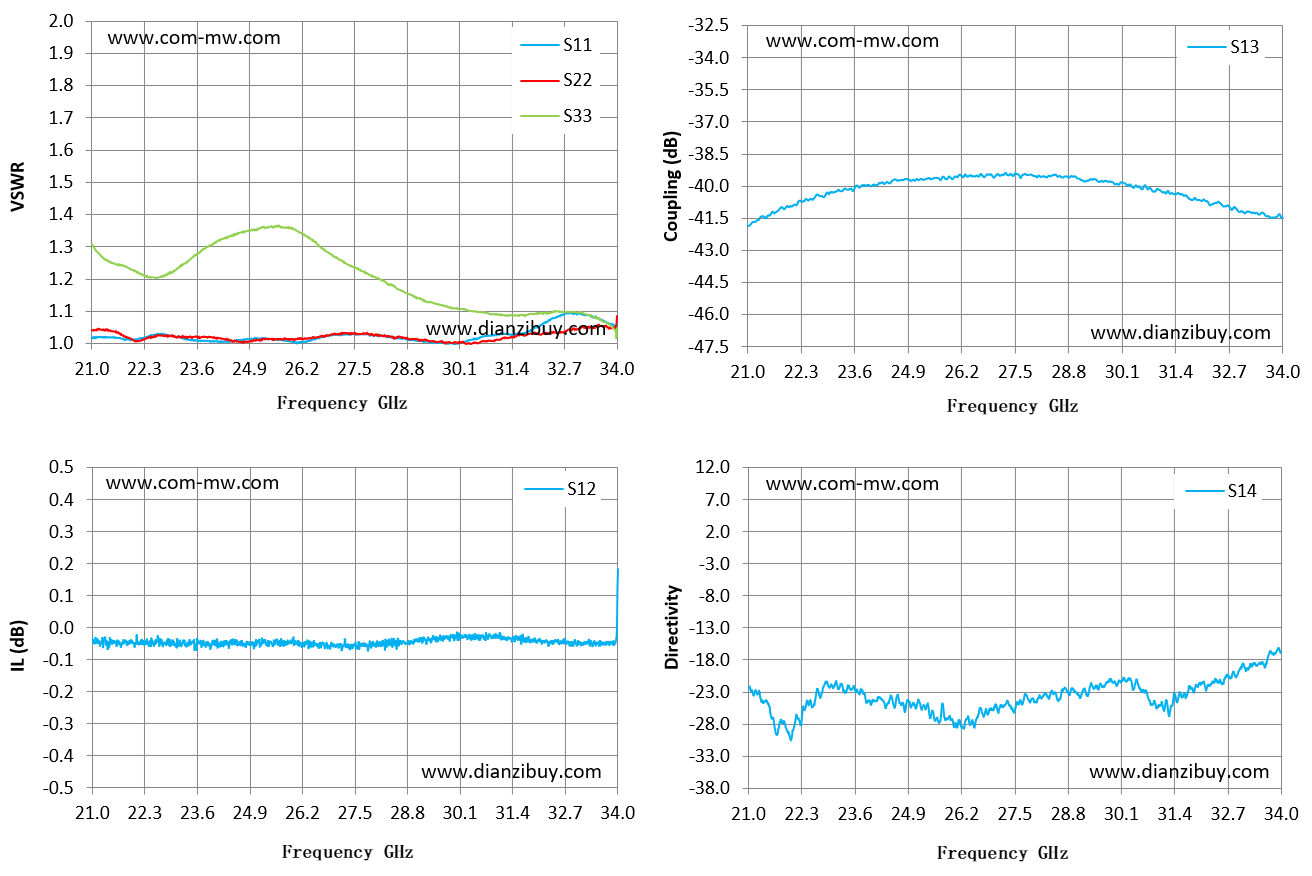

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
