低噪声放大器
30~1000MHz,增益 40dB,噪声系数 1.3dB,P-1dB功率 19dBm,SMA
- ZT30-1000M
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 1000 | MHz |
| 增益 | 40 | dB | ||
| 噪声系数 | 1.3 | dB | ||
| P-1dB功率 | 19 | 19.5 | dBm | |
| 最大输入功率 | -5 | dBm | ||
| OIP3 | 24 | dBm |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +8~12V |
| 工作电流 | ≤300mA |
| 反向隔离 | 45dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | S21 Gain dB | S21 NF dB | P-1 dBm | Psat dBm |
| 0.01 | -15.10 | -12.18 | 42.42 | 3.46 | 18.90 | 19.10 |
| 0.10 | -31.10 | -25.84 | 42.14 | 0.76 | 20.00 | 20.10 |
| 0.18 | -33.21 | -27.17 | 42.10 | 0.70 | 20.10 | 20.20 |
| 0.27 | -27.28 | -27.87 | 42.06 | 0.59 | 20.20 | 20.30 |
| 0.35 | -23.67 | -27.23 | 42.07 | 0.52 | 20.20 | 20.30 |
| 0.44 | -20.62 | -25.91 | 41.92 | 0.57 | 20.30 | 20.50 |
| 0.52 | -19.06 | -23.20 | 41.73 | 0.61 | 20.30 | 20.60 |
| 0.61 | -17.34 | -21.08 | 41.51 | 0.68 | 20.40 | 20.60 |
| 0.69 | -16.09 | -19.20 | 41.16 | 0.76 | 20.50 | 20.80 |
| 0.78 | -15.32 | -17.99 | 40.74 | 0.85 | 20.40 | 20.80 |
| 0.86 | -14.88 | -16.99 | 40.37 | 0.89 | 20.50 | 20.90 |
| 0.95 | -14.40 | -15.94 | 39.91 | 0.94 | 20.50 | 20.90 |
| 1.03 | -14.30 | -15.44 | 39.48 | 0.92 | 20.60 | 21.00 |
| 1.12 | -14.37 | -14.96 | 39.03 | 0.89 | 20.60 | 21.10 |
| 1.20 | -14.48 | -14.54 | 38.60 | 0.86 | 20.50 | 21.10 |

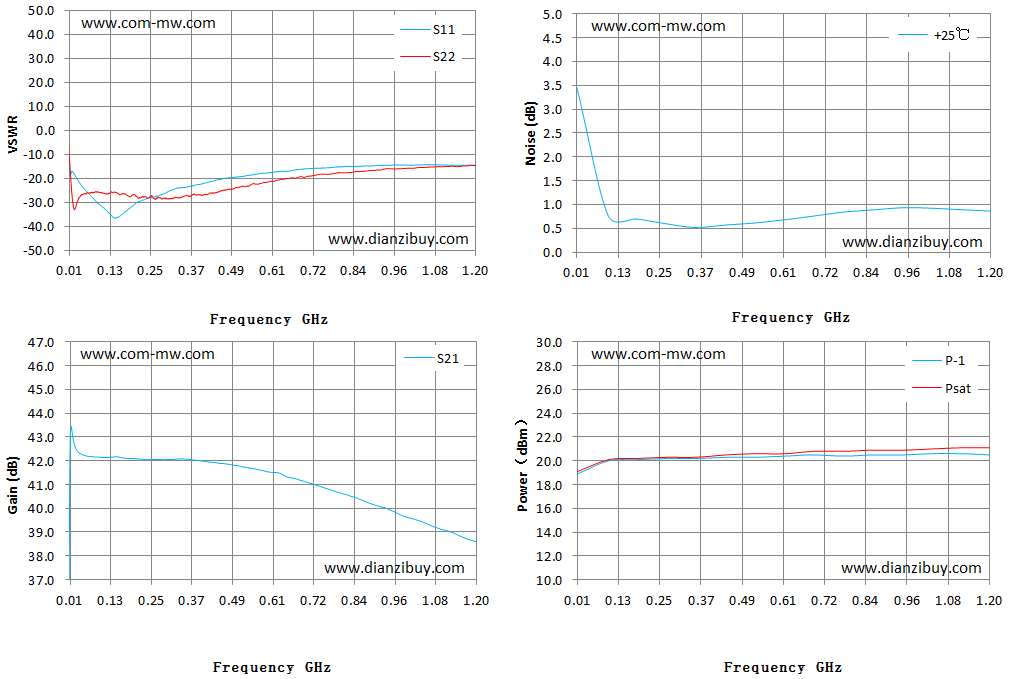

典型测试曲线图
参考实物图
外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
