功分器
13.75~14.5GHz,500W,2路,0°,波导口, WR75
- ZPD25-2W13.75-14.5G-804
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 13.75 | ~ | 14.5 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.25 | |||
| 分配端驻波比 | 3.5 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° | ||
| 重量 | 110 | g |
其它参数
| 功率容量 | 500W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | WR75orBJ120 |
| 波导法兰 | FBP120 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
| 12.99 | 1.24 | 3.48 | -3.07 | -3.05 | -6.84 |
| 13.13 | 1.16 | 3.36 | -3.08 | -3.06 | -6.55 |
| 13.28 | 1.09 | 3.25 | -3.1 | -3.09 | -6.24 |
| 13.42 | 1.06 | 3.12 | -3.05 | -3.05 | -6.06 |
| 13.56 | 1.03 | 3.02 | -3 | -3 | -5.99 |
| 13.7 | 1.01 | 2.97 | -3.01 | -3.01 | -6 |
| 13.85 | 1.04 | 2.97 | -3.08 | -3.08 | -5.96 |
| 13.99 | 1.05 | 2.96 | -3.09 | -3.09 | -5.88 |
| 14.13 | 1.04 | 2.94 | -3.02 | -3.01 | -5.78 |
| 14.28 | 1.01 | 2.92 | -2.95 | -2.95 | -5.74 |
| 14.42 | 1.04 | 3.01 | -3.03 | -3.02 | -5.87 |
| 14.56 | 1.05 | 3.11 | -3.15 | -3.12 | -6.13 |
| 14.7 | 1.06 | 3.17 | -3.14 | -3.1 | -6.49 |
| 14.85 | 1.16 | 3.21 | -3 | -2.96 | -6.8 |
| 14.99 | 1.31 | 3.34 | -2.99 | -2.95 | -6.95 |

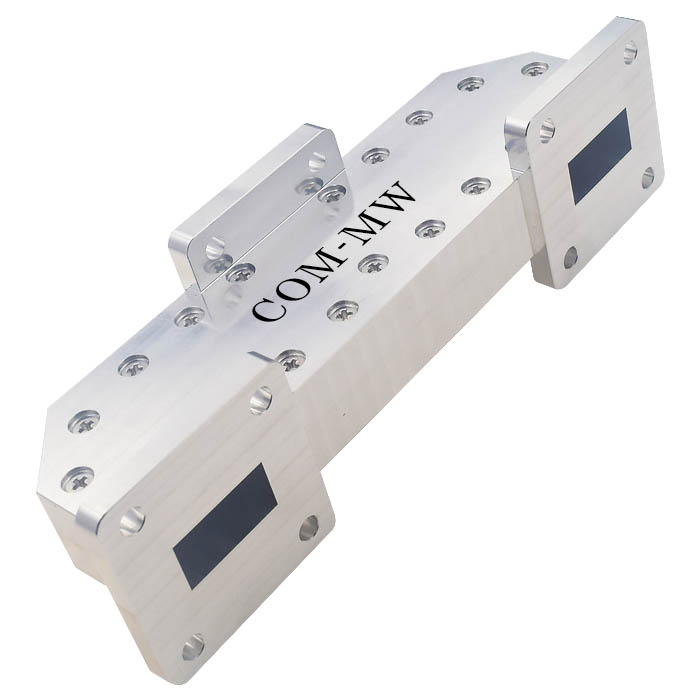

参考实物图

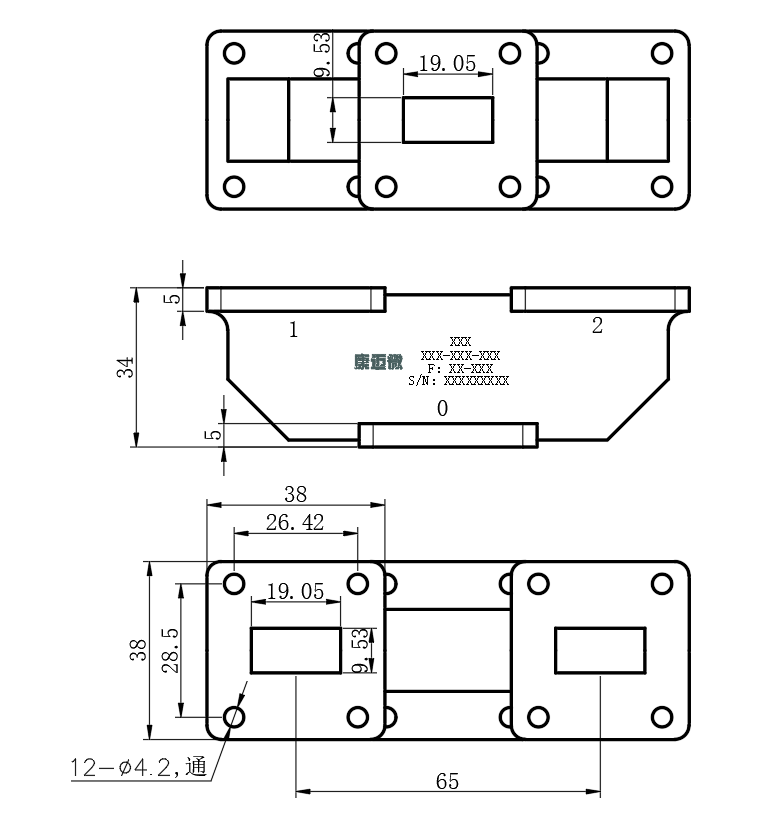

外形结构图（mm）

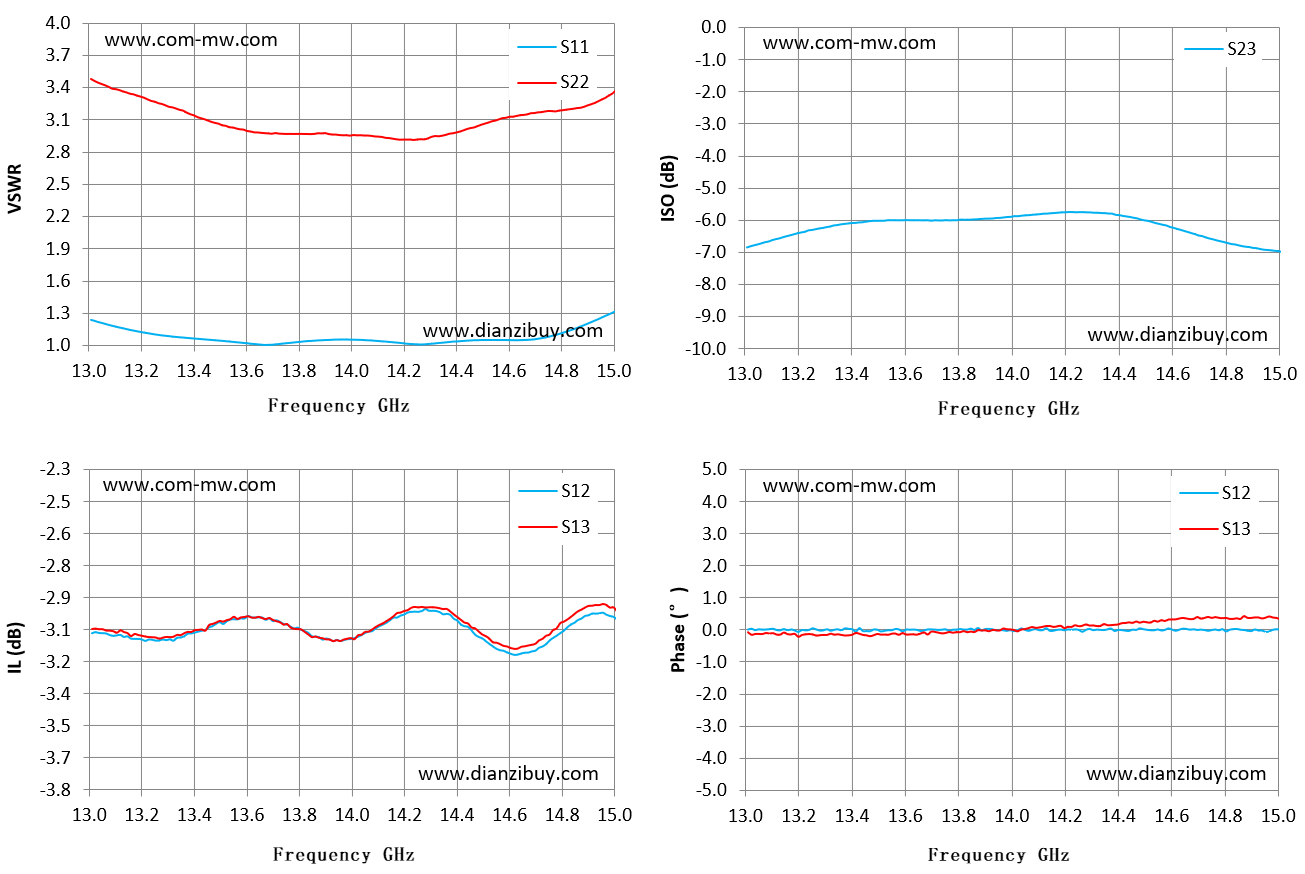

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
