隔离器
工作频率6000~10200MHz, 通过功率15W, SMA
- DG9-6-10.2G-1531
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6000 | ~ | 10200 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 15W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K可拆 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 5.5 | 1.45 | -0.46 | -14.46 | 1.39 |
| 5.86 | 1.31 | -0.4 | -17.96 | 1.26 |
| 6.21 | 1.2 | -0.33 | -22.89 | 1.14 |
| 6.57 | 1.1 | -0.3 | -26.16 | 1.07 |
| 6.93 | 1.03 | -0.28 | -24.16 | 1.05 |
| 7.29 | 1.07 | -0.27 | -21.36 | 1.08 |
| 7.64 | 1.11 | -0.3 | -19.47 | 1.11 |
| 8 | 1.14 | -0.28 | -18.44 | 1.12 |
| 8.36 | 1.16 | -0.27 | -18.8 | 1.14 |
| 8.71 | 1.19 | -0.26 | -19.96 | 1.13 |
| 9.07 | 1.19 | -0.25 | -22.2 | 1.1 |
| 9.43 | 1.17 | -0.24 | -25.22 | 1.06 |
| 9.79 | 1.13 | -0.24 | -24.05 | 1.04 |
| 10.14 | 1.07 | -0.25 | -18.24 | 1.1 |
| 10.5 | 1.08 | -0.31 | -12.23 | 1.21 |
参考实物图

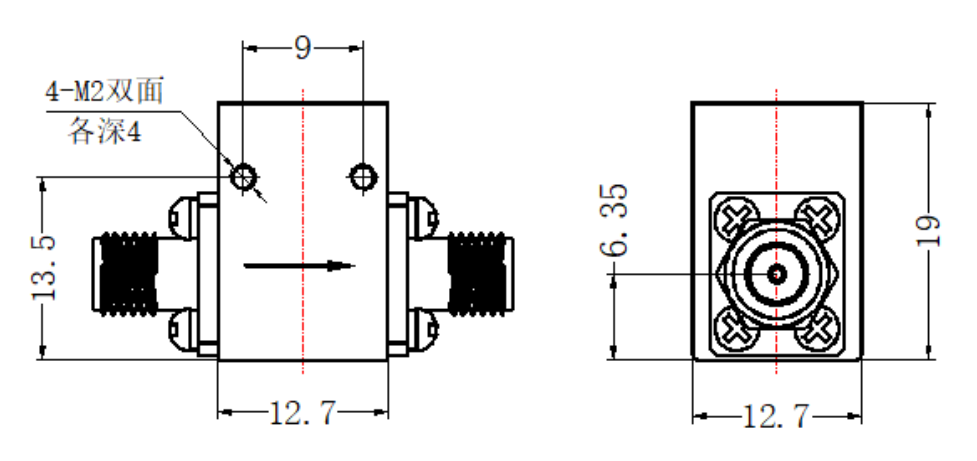

外形结构图（mm）

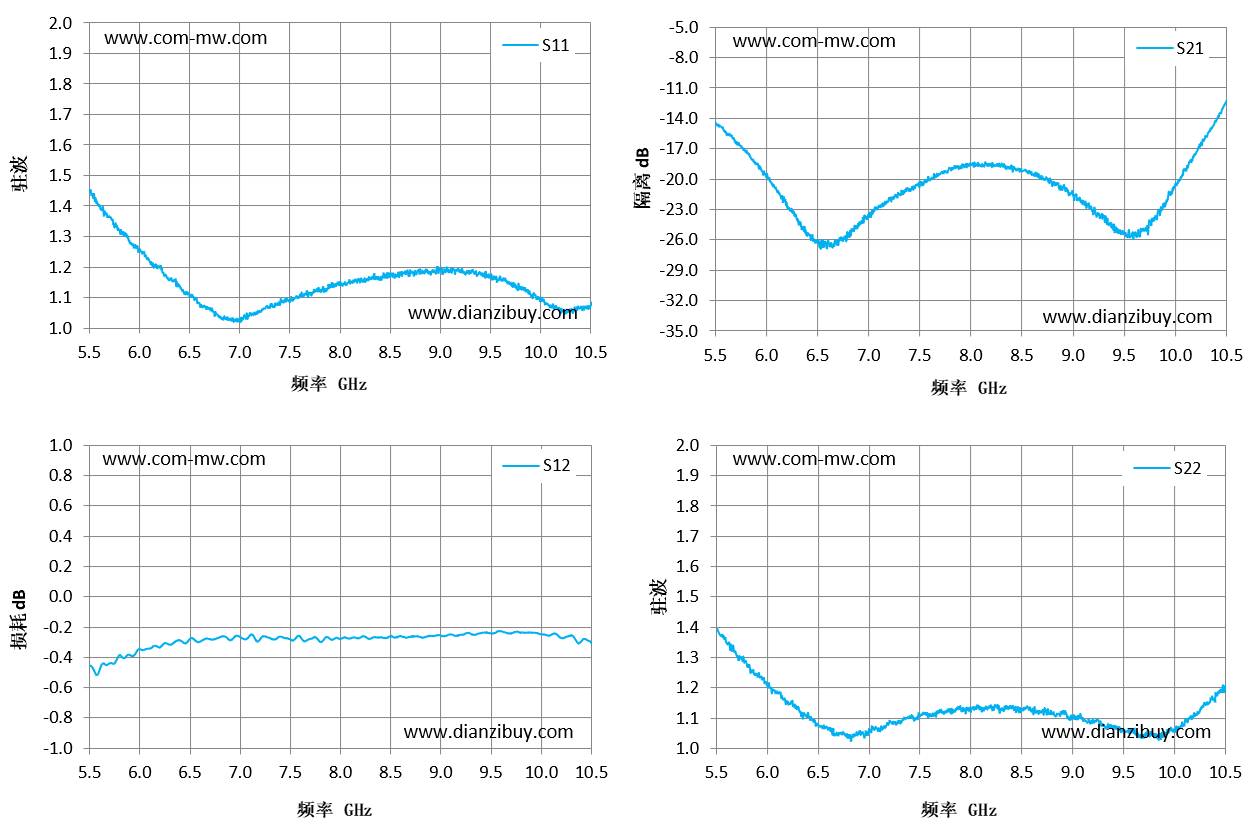

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
