产品
滤波器
通带频率870~960MHz, DC-700MHz≥40dB, 1.15-3GHz≥40dB, 表面贴装
- ZBF13-L915-90-1529
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 870 | ~ | 960 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-700 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1.15-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 750 | 28.81 | 26.15 | -62.04 | 11.13 |
| 775 | 20.41 | 19.42 | -44.05 | 3.96 |
| 800 | 12.07 | 12.31 | -27.37 | 5.55 |
| 825 | 3.33 | 3.86 | -10.04 | 13.43 |
| 850 | 1.1 | 1.18 | -3.5 | 12.15 |
| 875 | 1.25 | 1.32 | -2.82 | 9.04 |
| 900 | 1.47 | 1.39 | -2.69 | 8.02 |
| 925 | 1.39 | 1.22 | -2.65 | 7.89 |
| 950 | 1.23 | 1.19 | -2.79 | 8.28 |
| 975 | 1.22 | 1.45 | -3.26 | 9.34 |
| 1000 | 1.15 | 1.38 | -4.43 | 12.18 |
| 1025 | 3.65 | 2.37 | -9.98 | 13.31 |
| 1050 | 10.13 | 3.56 | -23.7 | 9.13 |
| 1075 | 17.05 | 8.6 | -38.97 | 5.15 |
| 1100 | 22.99 | 15.73 | -50.29 | 4.01 |
参考实物图

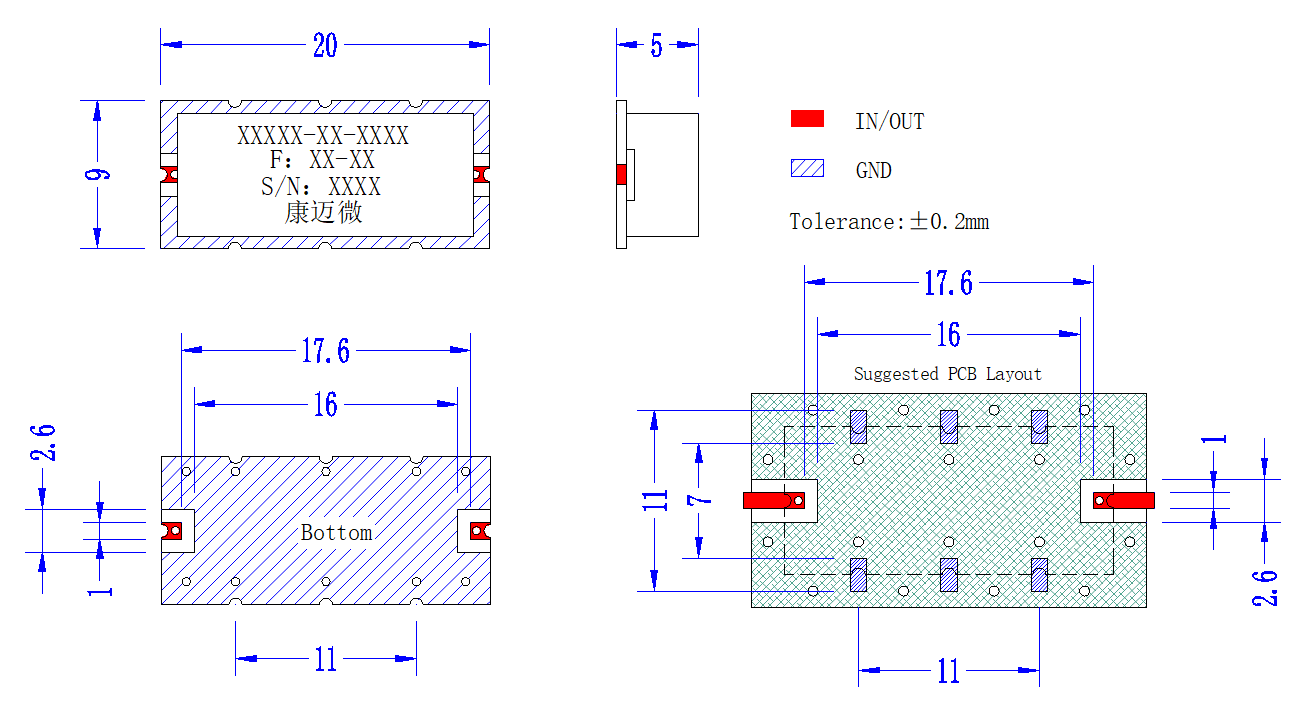

外形结构图（mm）

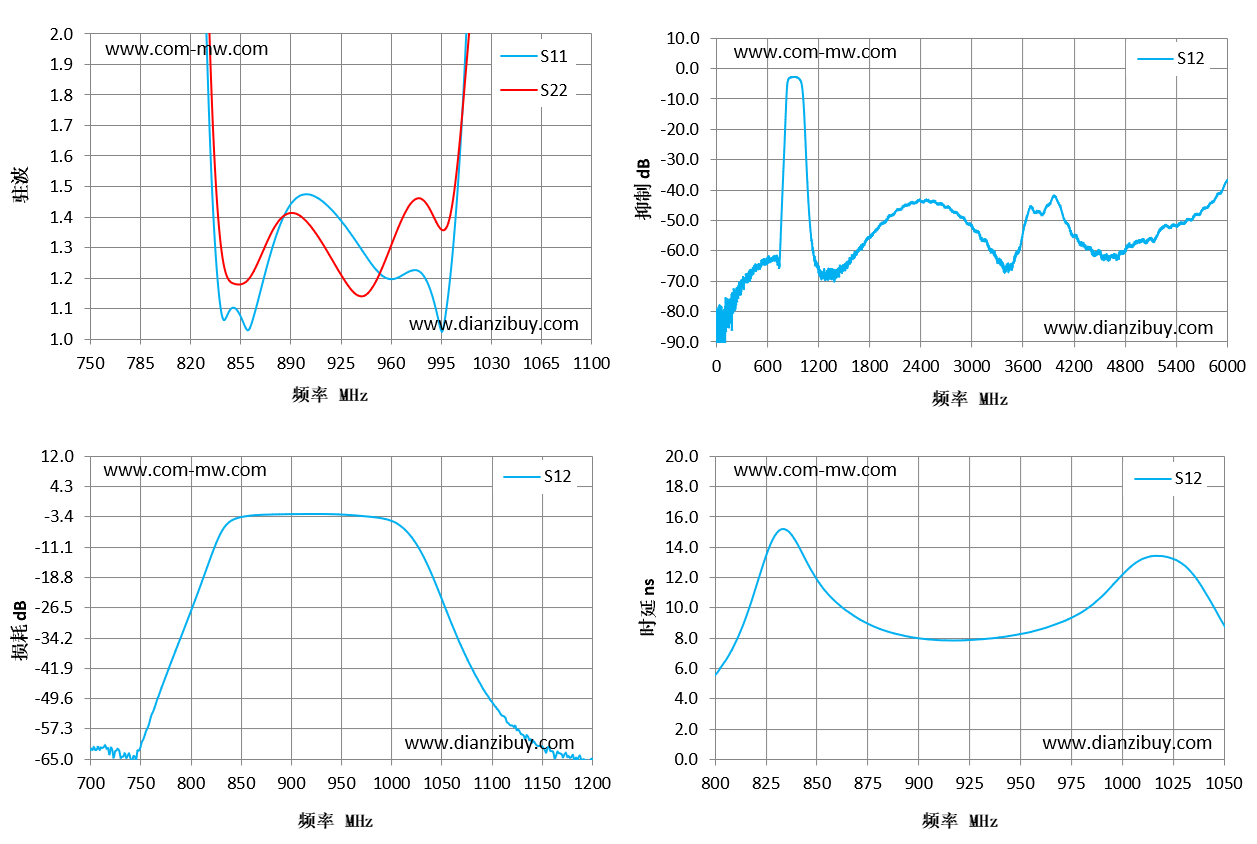

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
