产品
滤波器
阻带频率1164~1300MHz, ≥50dB, 通带频率DC~1134MHz, 1330~4000MHz, N
- K6-1164-1300-30N50100-001
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1164 | ~ | 1300 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 1134 | MHz | |
| 通带频率 | 1330 | ~ | 4000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1050 | -0.29 | 1.09 |
| 1134 | -2.77 | 1.34 |
| 1144 | -4.98 | 7.38 |
| 1154 | -15.43 | 25.72 |
| 1164 | -79.51 | 44.96 |
| 1170 | -65.77 | 40.67 |
| 1200 | -56.04 | 33.34 |
| 1230 | -73.12 | 40.49 |
| 1260 | -70.45 | 31.94 |
| 1290 | -76.07 | 38.57 |
| 1300 | -64.41 | 45.28 |
| 1310 | -16.08 | 26.31 |
| 1320 | -5.13 | 8.78 |
| 1330 | -2.79 | 1.29 |
| 1400 | -0.38 | 1.54 |

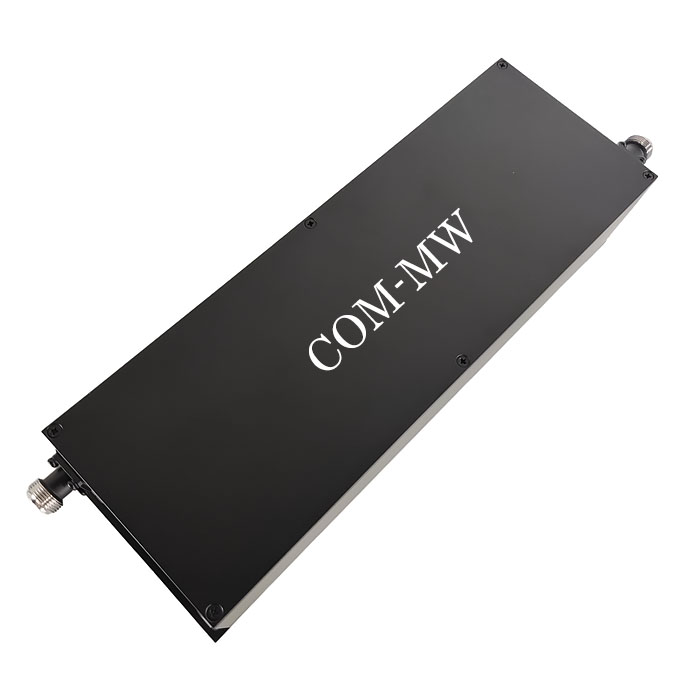

参考实物图

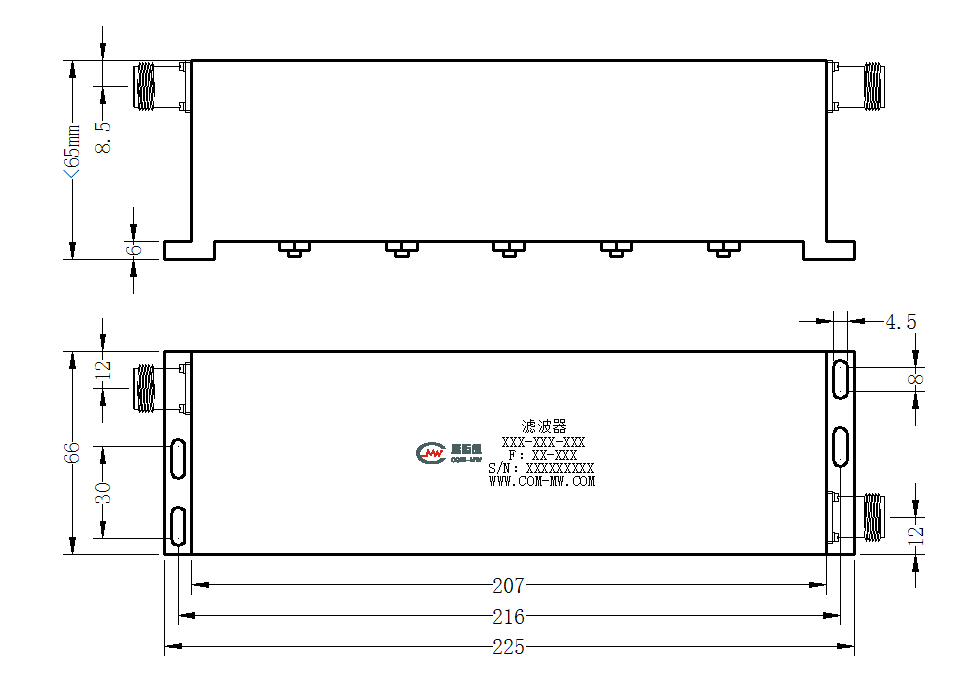

外形结构图（mm）

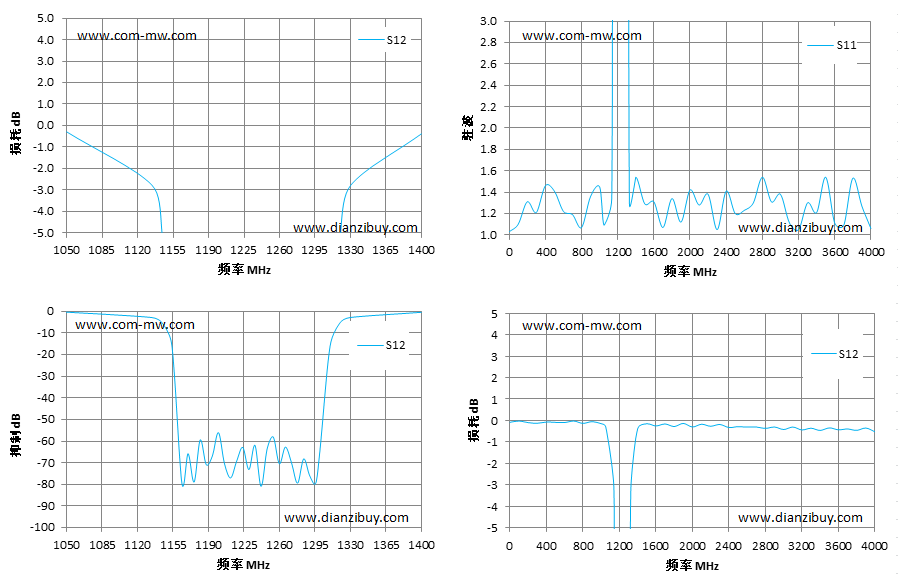

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
