产品
滤波器
阻带频率710~730MHz, ≥60dB, 通带频率DC~700MHz, 740~2500MHz, SMA
- K6-710-730-10S6050-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 710 | ~ | 730 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 700 | MHz | |
| 通带频率 | 740 | ~ | 2500 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.32 | 1.23 |
| 700 | -1.87 | 1.41 |
| 705 | -10.44 | 11.43 |
| 710 | -82.87 | 31.68 |
| 714 | -75.71 | 30.54 |
| 716 | -65.93 | 33.01 |
| 718 | -80.09 | 37.26 |
| 720 | -68.38 | 38.65 |
| 722 | -82.52 | 38.77 |
| 724 | -70.26 | 31.61 |
| 726 | -90.29 | 32.43 |
| 730 | -86.17 | 39.69 |
| 735 | -11.38 | 12.85 |
| 740 | -1.89 | 1.39 |
| 800 | -0.38 | 1.12 |

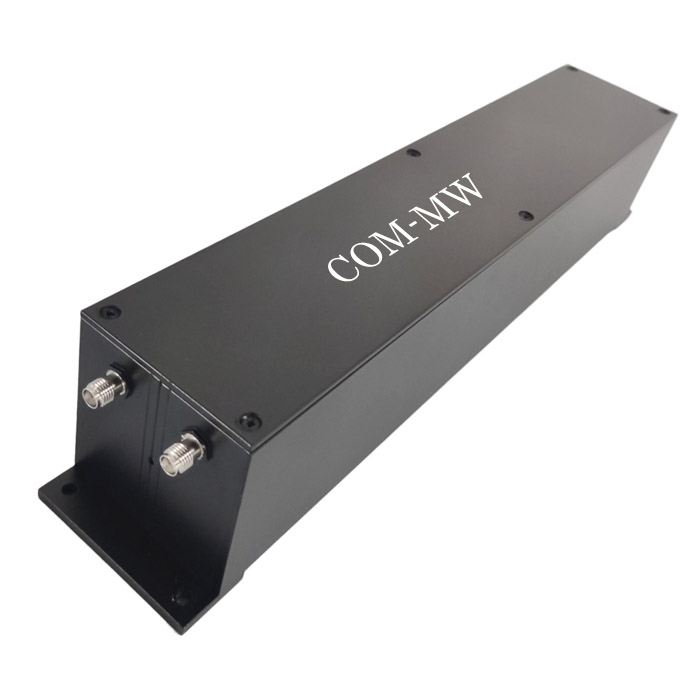

参考实物图

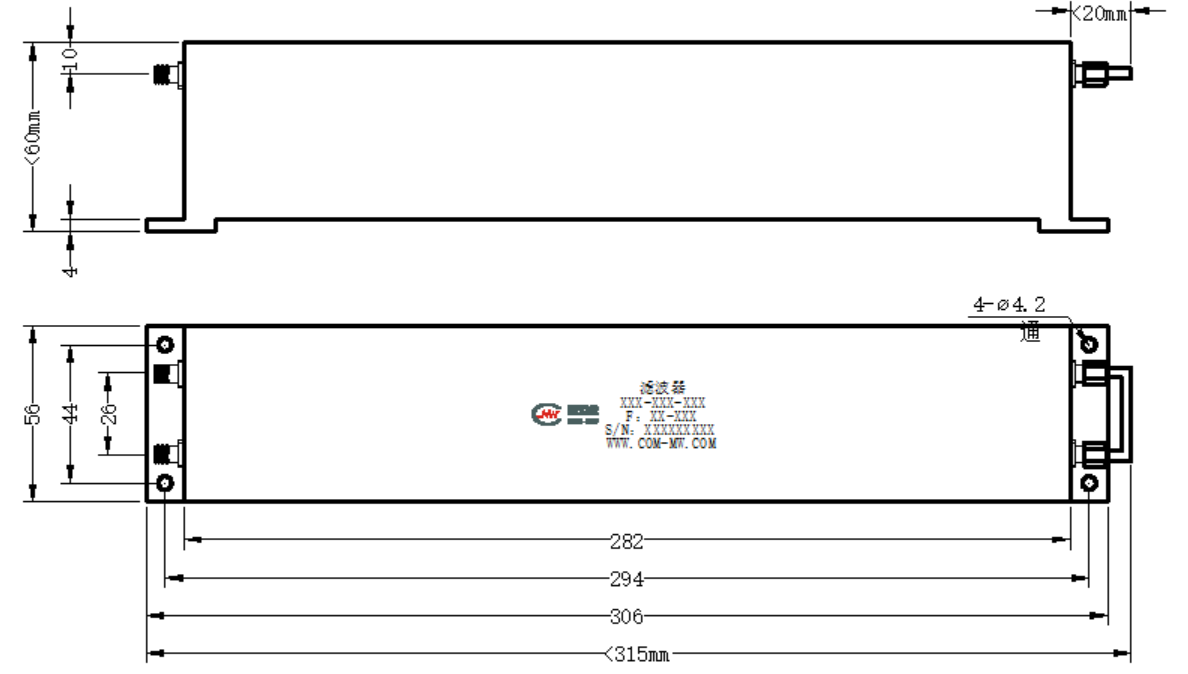

外形结构图（mm）

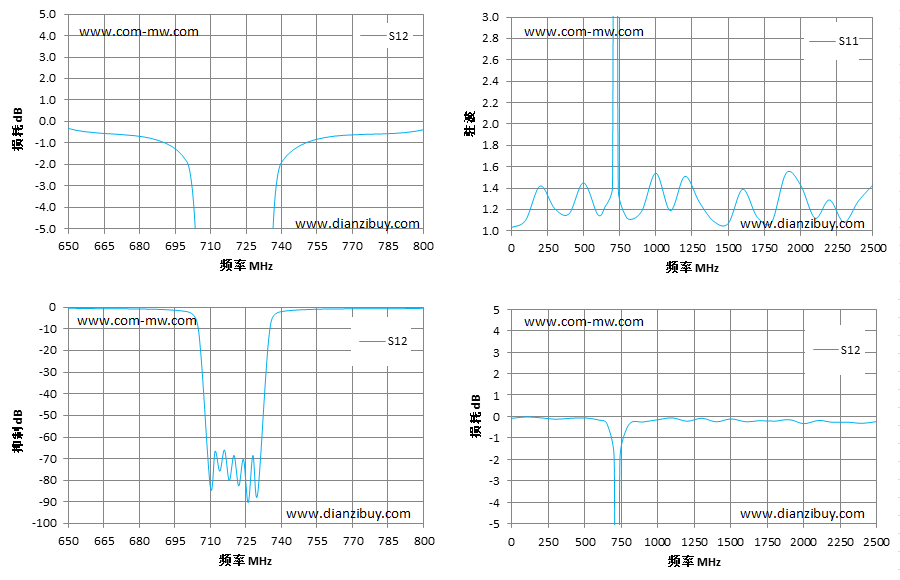

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
