滤波器
通带频率2200~2600MHz, DC-1800MHz≥40dBc, 3100-8000MHz≥40dBc, 微带圆针
- ZBF15-L2400-400-1736
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-1800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 3100-8000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±3°(不同频点相位一致性差值） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2050 | 28.01 | 30.48 | -20.33 | -20.33 | 1.41 |
| 2104 | 13.92 | 14.45 | -11.33 | -11.33 | 2.03 |
| 2157 | 4.59 | 4.77 | -4.95 | -4.95 | 3.41 |
| 2211 | 1.11 | 1.22 | -1.17 | -1.17 | 3.8 |
| 2264 | 1.38 | 1.36 | -1.19 | -1.19 | 2.93 |
| 2318 | 1.13 | 1.05 | -0.97 | -0.97 | 2.75 |
| 2371 | 1.32 | 1.26 | -1.02 | -1.02 | 2.56 |
| 2425 | 1.49 | 1.44 | -1.01 | -1.01 | 2.68 |
| 2479 | 1.44 | 1.41 | -1.26 | -1.26 | 2.38 |
| 2532 | 1.22 | 1.2 | -0.99 | -0.99 | 2.72 |
| 2586 | 1.09 | 1.06 | -1.15 | -1.15 | 2.86 |
| 2639 | 1.21 | 1.16 | -1.32 | -1.32 | 3.3 |
| 2693 | 1.89 | 1.65 | -2.3 | -2.3 | 3.97 |
| 2746 | 7.13 | 4.83 | -7.82 | -7.82 | 4.47 |
| 2800 | 17.58 | 9.11 | -13.85 | -13.85 | 3.07 |

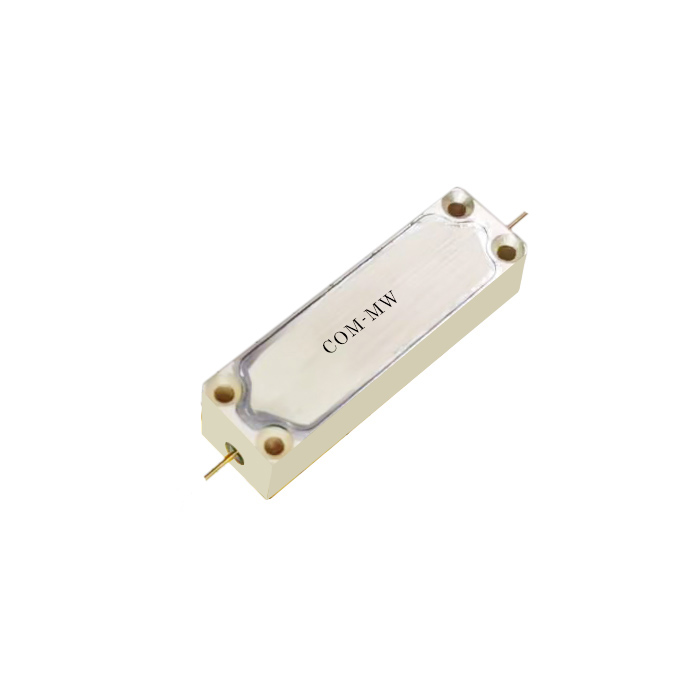

参考实物图

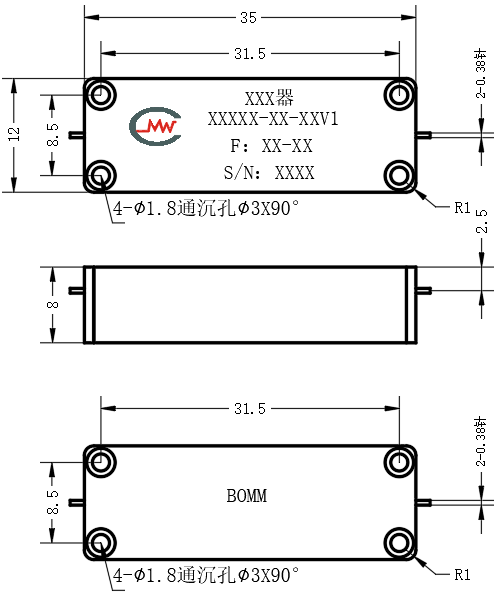

外形结构图（mm）

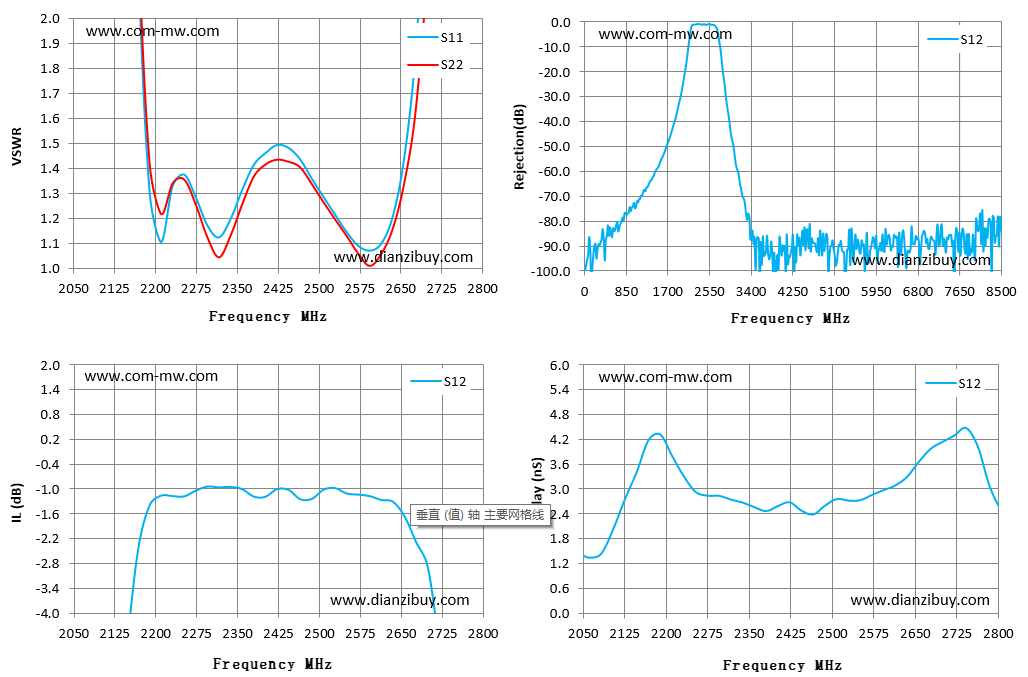

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
