产品
滤波器
阻带频率 1930~2010MHz,≥60dB,通带频率 DC~1920MHz,2020~6000MHz,N
- ZBSF6-C1930-2010-5688
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1930 | ~ | 2010 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1920 | MHz | |
| 通带频率 | 2020 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -F |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 工作温度 | -20~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1850.00 | 1.12 | -0.48 |
| 1868.00 | 1.41 | -0.67 |
| 1886.00 | 1.68 | -0.88 |
| 1904.00 | 1.15 | -0.87 |
| 1921.00 | 1.20 | -2.90 |
| 1939.00 | 23.10 | -77.28 |
| 1957.00 | 8.00 | -78.65 |
| 1975.00 | 49.64 | -78.60 |
| 1993.00 | 39.38 | -79.04 |
| 2011.00 | 16.16 | -63.13 |
| 2029.00 | 1.08 | -1.14 |
| 2046.00 | 1.13 | -0.71 |
| 2064.00 | 1.31 | -0.62 |
| 2082.00 | 1.26 | -0.56 |
| 2100.00 | 1.11 | -0.47 |
参考实物图
外形结构图（mm）

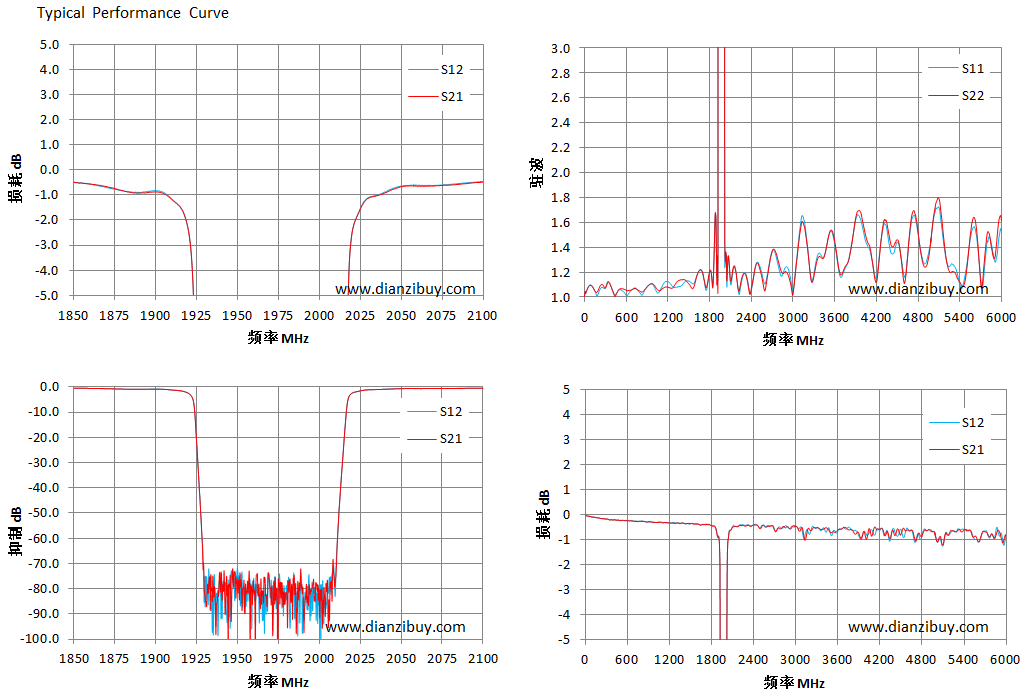

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
