产品
负载
工作频率 0~67GHz,2W,50Ω,1.85-F or K,宽温，高可靠性
- DR8-2-0-67G-17008
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 67 | GHz |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 2W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | 1.85-F or K |
| 接口材质 | 不锈钢303 |
| 产品外壳材料 | 不锈钢303 |
| 工作温度 | -55~+125℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 重量 | 3g |
| ROHS | 满足 |
| 其它 | 宽温，高可靠性 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。

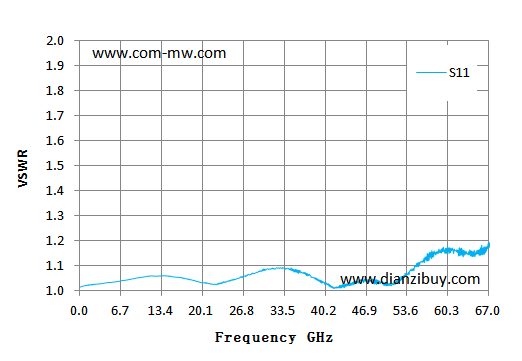

典型测试曲线图
功率降额曲线

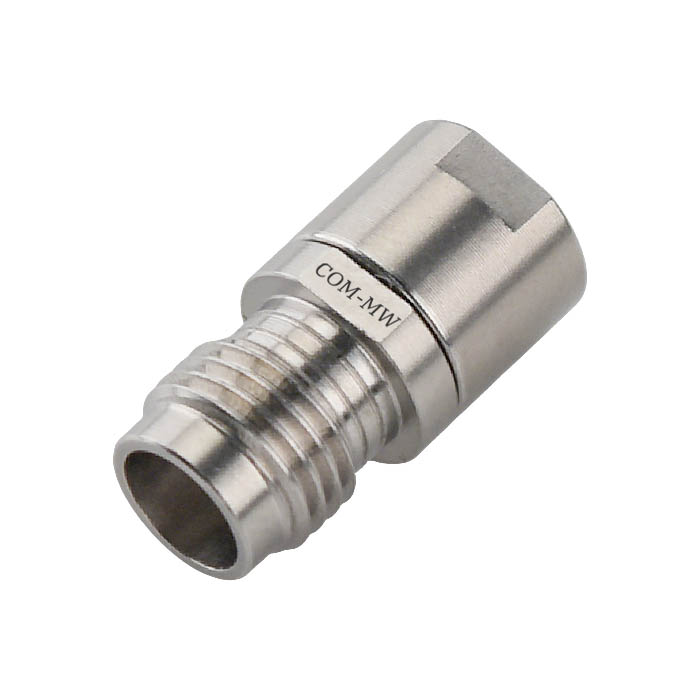

参考实物图
外形结构图（mm）
典型测试数据
| 序号 | Frequency GHz | S11 驻波 |
| 1 | 0.01 | 1.01 |
| 2 | 4.80 | 1.03 |
| 3 | 9.58 | 1.05 |
| 4 | 14.37 | 1.06 |
| 5 | 19.15 | 1.03 |
| 6 | 23.94 | 1.03 |
| 7 | 28.72 | 1.07 |
| 8 | 33.51 | 1.09 |
| 9 | 38.29 | 1.05 |
| 10 | 43.08 | 1.03 |
| 11 | 47.86 | 1.03 |
| 12 | 52.65 | 1.05 |
| 13 | 57.43 | 1.15 |
| 14 | 62.22 | 1.15 |
| 15 | 67.00 | 1.19 |
