产品
滤波器
阻带频率 1797.5~1802.5MHz,≥40dB,通带频率 DC~1785MHz,1850~5000MHz,SMA
- ZBSF6-C1797.5-1802.5-5686
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 1797.5 | ~ | 1802.5 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 1785 | MHz | |
| 通带频率 | 1850 | ~ | 5000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1750.00 | 1.31 | -0.32 |
| 1757.00 | 1.34 | -0.35 |
| 1764.00 | 1.36 | -0.39 |
| 1771.00 | 1.36 | -0.45 |
| 1779.00 | 1.28 | -0.54 |
| 1786.00 | 1.20 | -0.83 |
| 1793.00 | 1.52 | -3.99 |
| 1800.00 | 21.68 | -98.44 |
| 1807.00 | 1.46 | -29.49 |
| 1814.00 | 1.28 | -1.30 |
| 1821.00 | 1.44 | -0.65 |
| 1829.00 | 1.20 | -0.41 |
| 1836.00 | 1.12 | -0.34 |
| 1843.00 | 1.09 | -0.30 |
| 1850.00 | 1.08 | -0.28 |

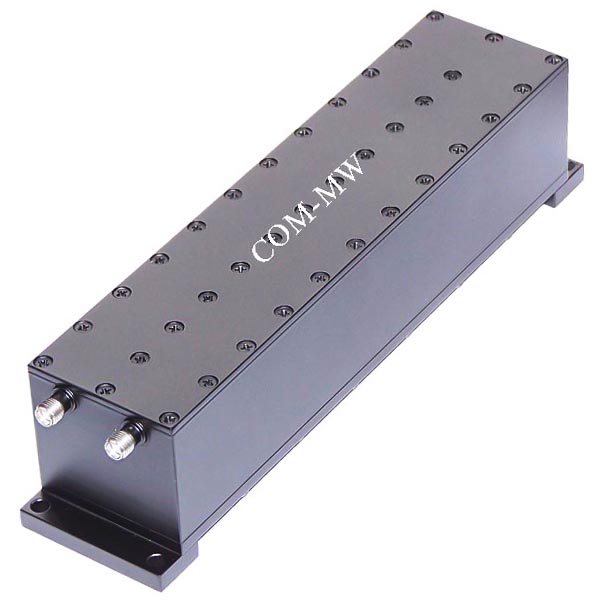

参考实物图

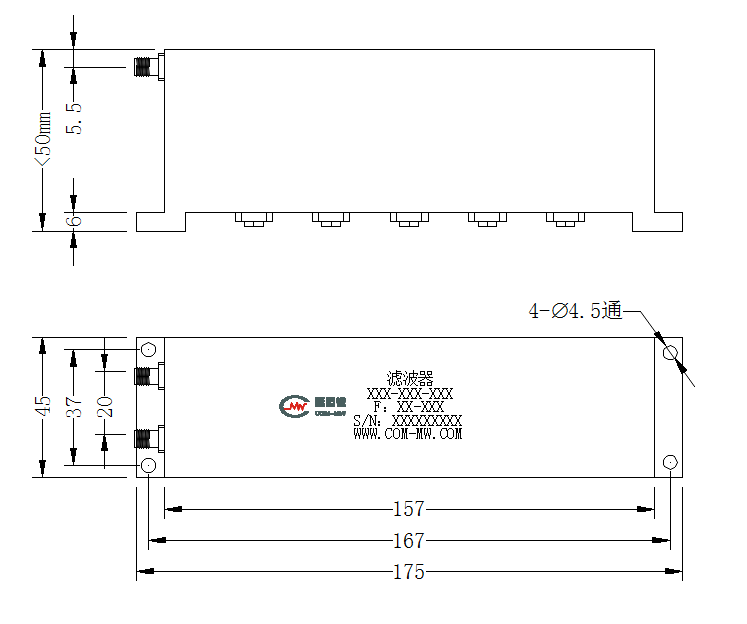

外形结构图（mm）

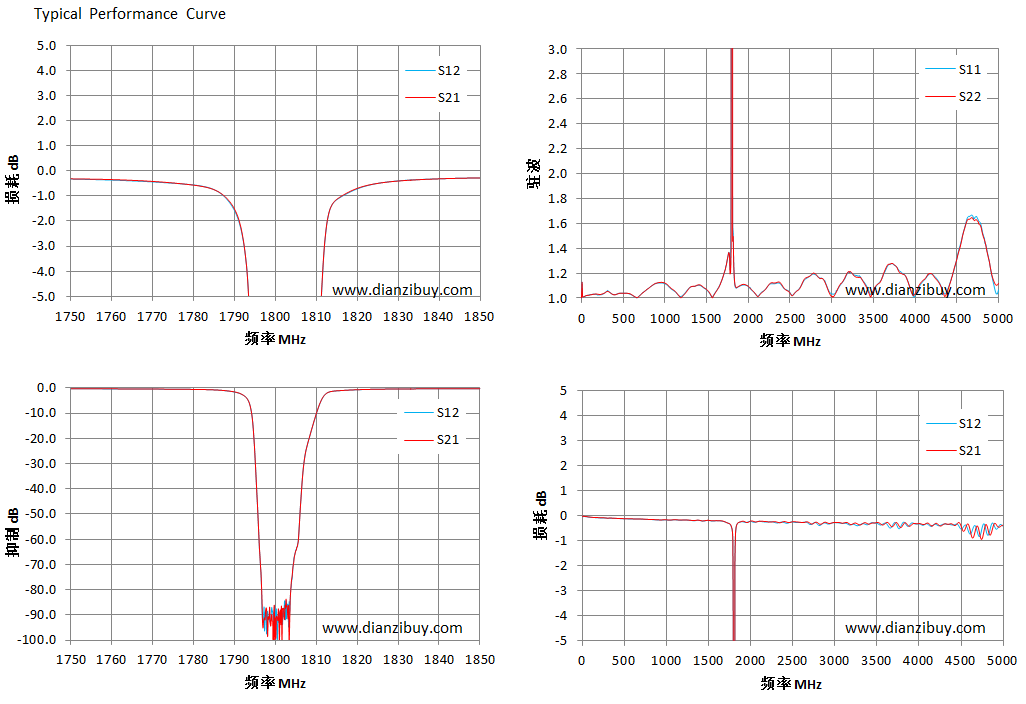

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
