耦合器
工作频率1~2.2GHz, 耦合度40dB, L29-JK, 1800W
- ZDC8-40MC1-2.2G-3454
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率，双定向耦合器。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 2.2 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 18 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 接口形式 | L29-JK |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1800W |
| 外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其他要求 | 1.耦合端接口：SMA-K 2.配两只SMA-J负载 |
典型测试数据
| 频率 MHz | S11 驻波 | S33 驻波 | S13 耦合 dB | S12 损耗 dB | S14 隔离 dB |
| 900 | 1.06 | 1.01 | -41.48 | -0.03 | -68.75 |
| 1000 | 1.05 | 1.01 | -40.81 | -0.05 | -68.46 |
| 1100 | 1.03 | 1.02 | -40.3 | -0.05 | -67.98 |
| 1200 | 1.01 | 1.02 | -39.88 | -0.05 | -68.97 |
| 1300 | 1.02 | 1.02 | -39.57 | -0.05 | -69.13 |
| 1400 | 1.04 | 1.02 | -39.32 | -0.06 | -68.79 |
| 1500 | 1.05 | 1.03 | -39.18 | -0.07 | -67.49 |
| 1600 | 1.06 | 1.02 | -39.11 | -0.08 | -65.91 |
| 1700 | 1.05 | 1.02 | -39.14 | -0.06 | -64.65 |
| 1800 | 1.03 | 1.02 | -39.24 | -0.07 | -63.34 |
| 1900 | 1.01 | 1.03 | -39.41 | -0.07 | -62.23 |
| 2000 | 1.03 | 1.04 | -39.66 | -0.08 | -61.65 |
| 2100 | 1.06 | 1.05 | -40 | -0.08 | -61.31 |
| 2200 | 1.09 | 1.06 | -40.48 | -0.09 | -61.25 |
| 2300 | 1.1 | 1.08 | -41.01 | -0.09 | -61.38 |

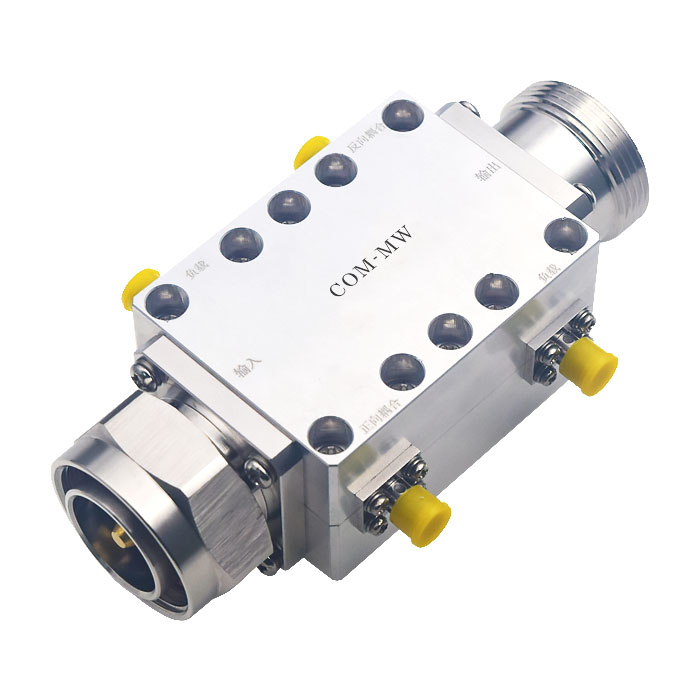

参考实物图

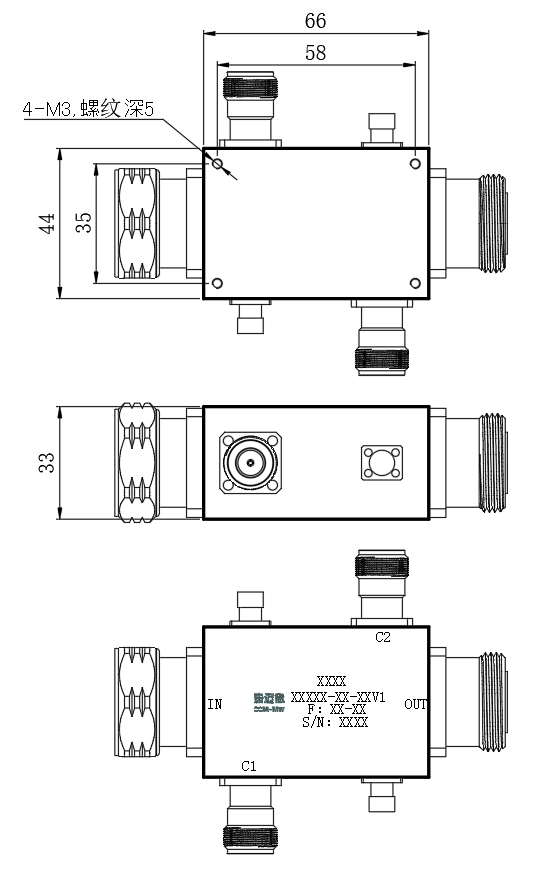

外形结构图（mm）
典型测试曲线图
其它参数
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
