产品详情
产品特点
大功率
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 24 | ~ | 24.5 | GHz |
| 插入损耗 | 3.5 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.8 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 3μs |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±3.3V |
| 工作电流 | 10mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表（1=3.3V,0=0V）
| EN | LS | V1 | V2 | J1toJ0 | J2toJ0 | J3toJ0 | J4toJ0 |
| 1 | 1 | 1 | 1 | ON | OFF | OFF | OFF |
| 1 | 1 | 0 | 1 | OFF | ON | OFF | OFF |
| 1 | 1 | 1 | 0 | OFF | OFF | ON | OFF |
| 1 | 1 | 0 | 0 | OFF | OFF | OFF | ON |
| 1 | 0 | 1 | 1 | OFF | OFF | OFF | ON |
| 1 | 0 | 0 | 1 | OFF | OFF | ON | OFF |
| 1 | 0 | 1 | 0 | OFF | ON | OFF | OFF |
| 1 | 0 | 0 | 0 | ON | OFF | OFF | OFF |
| 0 | 0/1 | 0/1 | 0/1 | OFF | OFF | OFF | OFF |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S15 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|---|
| 23.14 | 1.28 | -2.85 | -3.23 | -3.77 | -3.23 | -30.43 |
| 23.43 | 1.13 | -2.99 | -2.67 | -2.62 | -2.91 | -28.28 |
| 23.71 | 1.2 | -2.76 | -2.48 | -2.41 | -2.7 | -26.34 |
| 24 | 1.34 | -2.68 | -2.57 | -2.53 | -2.68 | -24.54 |
| 24.29 | 1.44 | -2.88 | -2.86 | -2.94 | -2.87 | -22.66 |
| 24.57 | 1.5 | -2.92 | -2.66 | -2.78 | -2.74 | -22.54 |
| 24.86 | 1.52 | -2.92 | -2.7 | -2.74 | -2.76 | -24.48 |
| 25.14 | 1.49 | -3.19 | -3.03 | -2.98 | -2.98 | -26.09 |
| 25.43 | 1.52 | -3.19 | -2.98 | -2.96 | -2.98 | -27.04 |

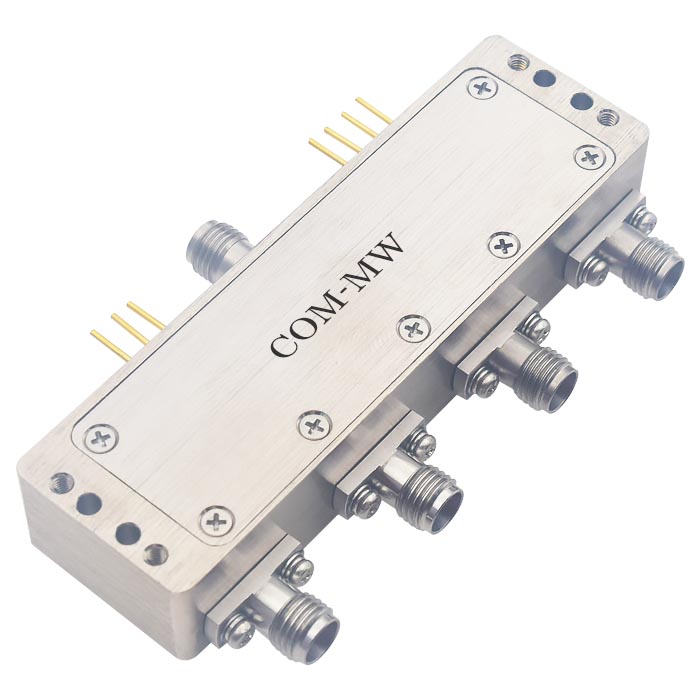

参考实物图

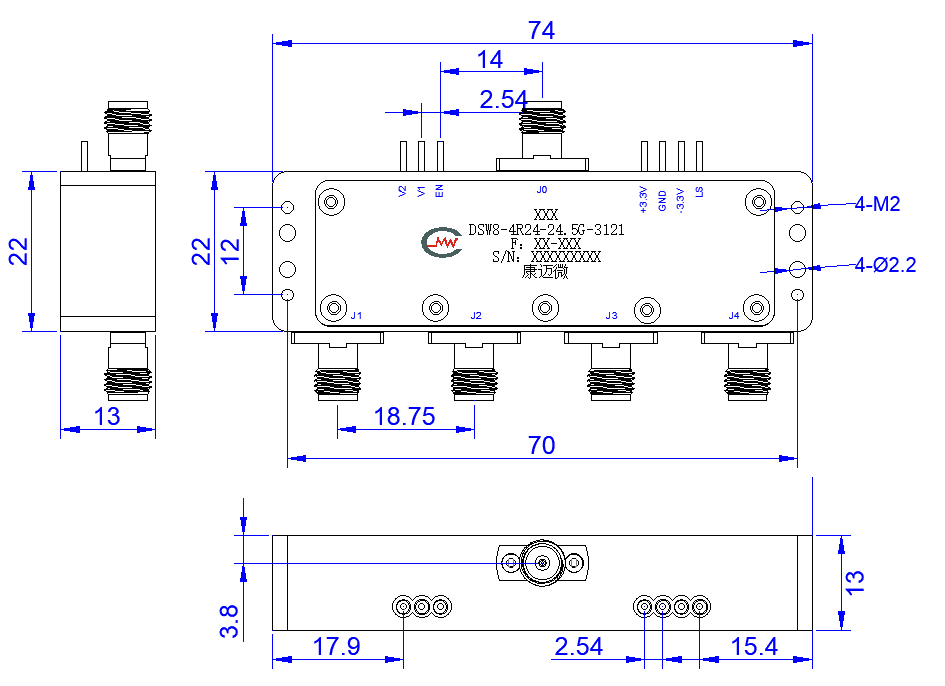

外形结构图（mm）

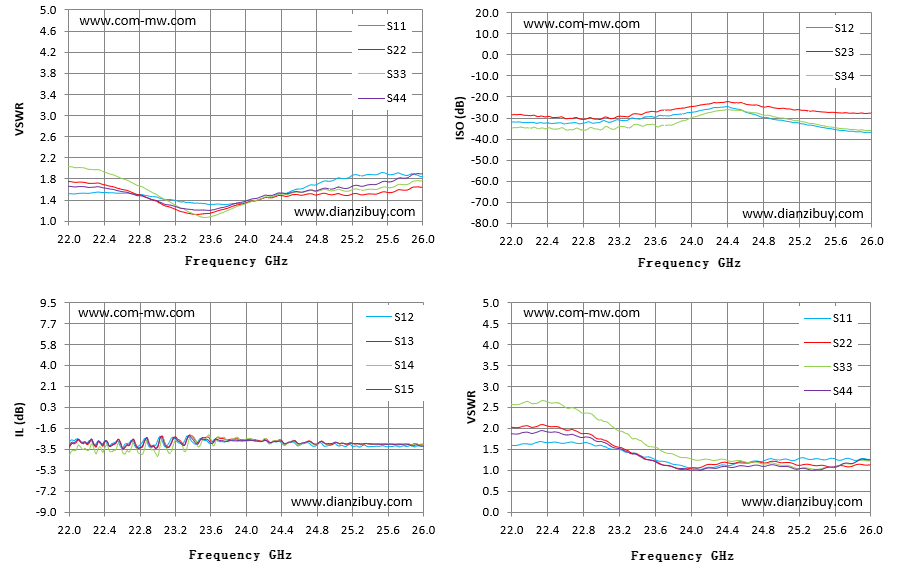

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
