低噪声放大器
18~50GHz,增益 33dB,PSAT 15dBm,1.85
- DLNA8-18-50G-9153
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 增益 | 33 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2.5 | |||
| 杂散抑制 | 60 | dBc | ||
| P-1dB功率 | 14 | dBm | ||
| PSAT | 15 | dBm |
其它参数
| 接口形式 | 1.85-K可拆 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NF |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 18 | 1.84 | 1.74 | 38.10 | 16 | 17.1 | 3 |
| 20.29 | 1.56 | 1.10 | 38.02 | 16.8 | 17.5 | 2.9 |
| 22.57 | 1.37 | 1.31 | 38.04 | 16.8 | 17.4 | 3.18 |
| 24.86 | 1.38 | 1.60 | 38.02 | 16.6 | 17.4 | 3.42 |
| 27.14 | 1.51 | 1.65 | 38.05 | 16 | 17 | 3.47 |
| 29.43 | 1.81 | 1.17 | 37.92 | 15.9 | 17.3 | 3.96 |
| 31.71 | 1.92 | 1.48 | 38.20 | 16.2 | 17.2 | 4.24 |
| 34 | 1.31 | 1.74 | 38.13 | 16.6 | 17.6 | 4.37 |
| 36.29 | 1.91 | 1.23 | 37.96 | 16.8 | 17.8 | 4.16 |
| 38.57 | 1.91 | 1.08 | 37.79 | 16.3 | 17.4 | 4.17 |
| 40.86 | 1.35 | 1.57 | 35.75 | 16.6 | 17.9 | 4.16 |
| 43.14 | 1.32 | 1.39 | 35.76 | 16.4 | 17.7 | 4.05 |
| 45.43 | 1.32 | 1.75 | 33.97 | 17.4 | 18.5 | 4.33 |
| 47.71 | 1.40 | 1.69 | 33.75 | 17.6 | 18.5 | 4 |
| 50 | 1.21 | 1.44 | 35.50 | 16.7 | 17.4 | 4.88 |
参考实物图
外形结构图（mm）

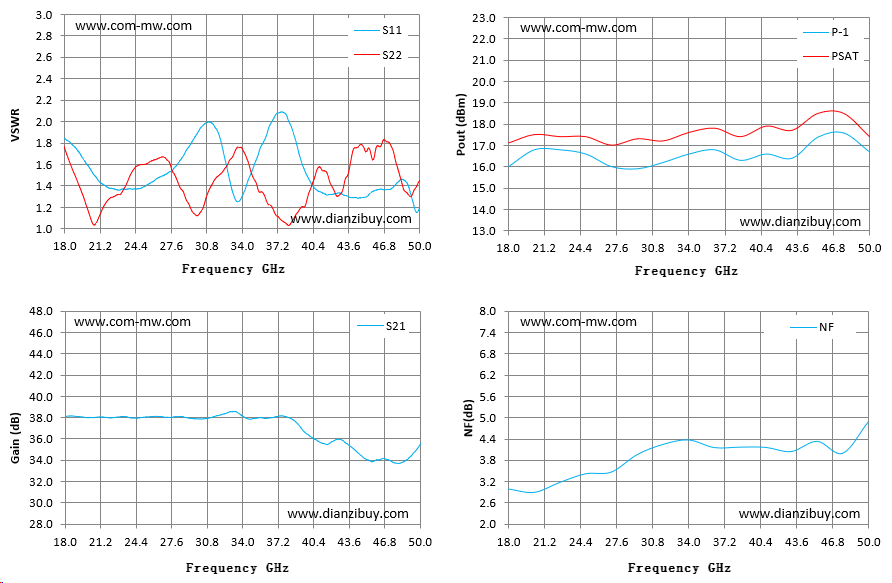

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
