滤波器
通带频率 2000~2200MHz,DC-1.93GHz≥60dB,2.27-4GHz≥60dB,N
- ZBF13-C2100-200-3238
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2000 | ~ | 2200 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-1.93 | GHz≥ | 60 | dB | ||
| 带外抑制 | 2.27-4 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | N -JK |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 重量 | 约400g |
| 其它 | 防水等级：雨淋 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1900.00 | 97.31 | 88.88 | -66.36 | 2.61 |
| 1929.00 | 75.62 | 75.24 | -66.57 | 0.89 |
| 1957.00 | 52.39 | 55.54 | -43.43 | 2.50 |
| 1986.00 | 4.66 | 4.88 | -4.32 | 32.00 |
| 2014.00 | 1.32 | 1.34 | -0.65 | 13.82 |
| 2043.00 | 1.19 | 1.19 | -0.47 | 10.61 |
| 2071.00 | 1.16 | 1.15 | -0.53 | 9.12 |
| 2100.00 | 1.34 | 1.31 | -0.64 | 8.58 |
| 2129.00 | 1.15 | 1.15 | -0.54 | 9.10 |
| 2157.00 | 1.13 | 1.14 | -0.49 | 10.23 |
| 2186.00 | 1.32 | 1.31 | -0.62 | 12.82 |
| 2214.00 | 1.89 | 1.75 | -2.17 | 29.03 |
| 2243.00 | 64.85 | 51.79 | -35.65 | 4.20 |
| 2271.00 | 115.04 | 77.99 | -71.67 | -27.60 |
| 2300.00 | 100.94 | 82.40 | -62.27 | 1.37 |

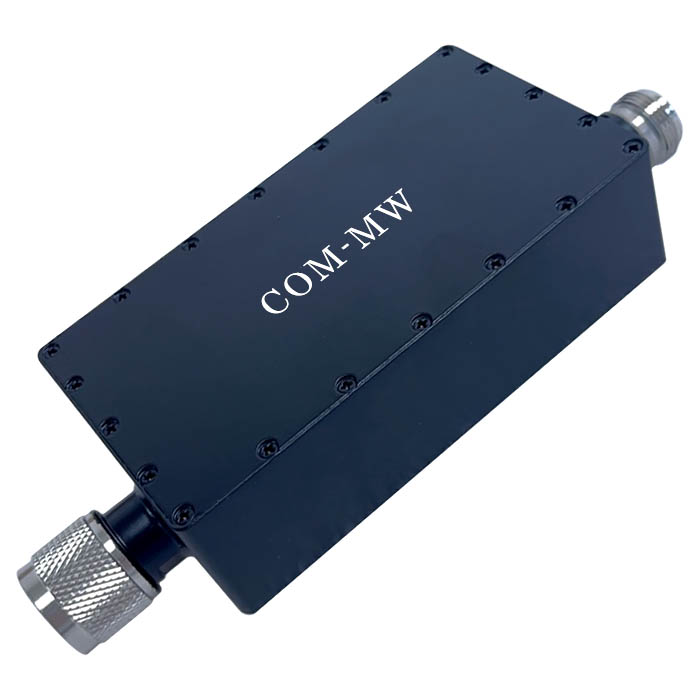

参考实物图

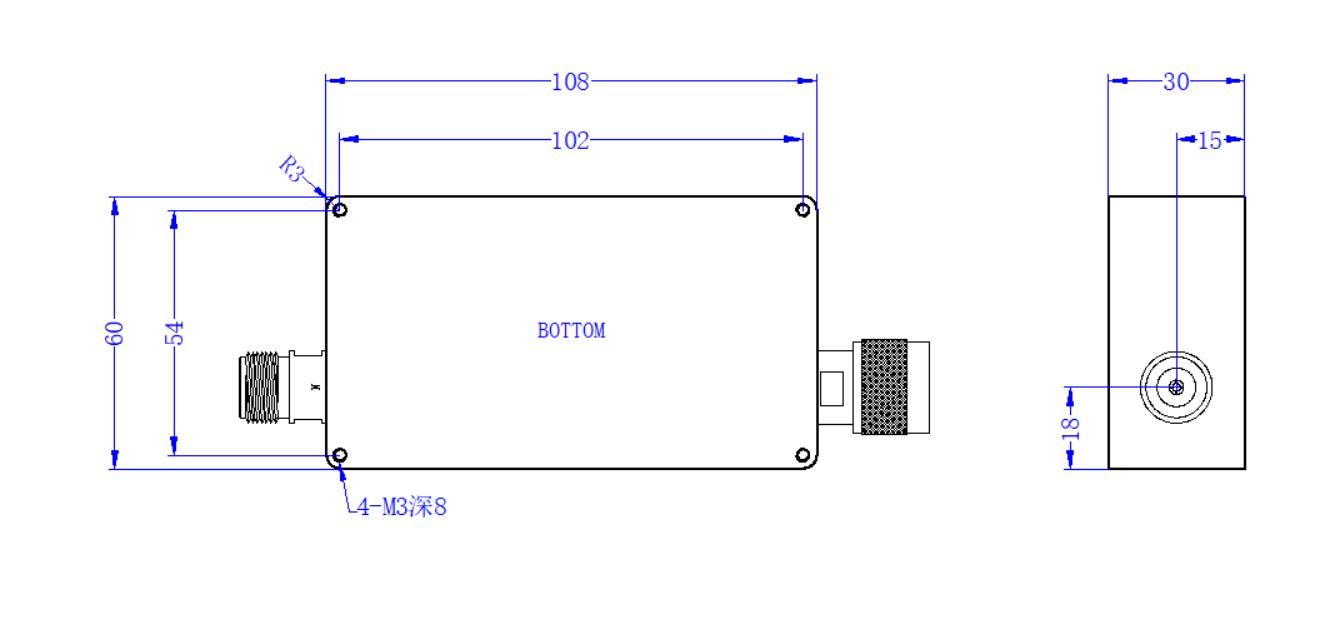

外形结构图（mm）

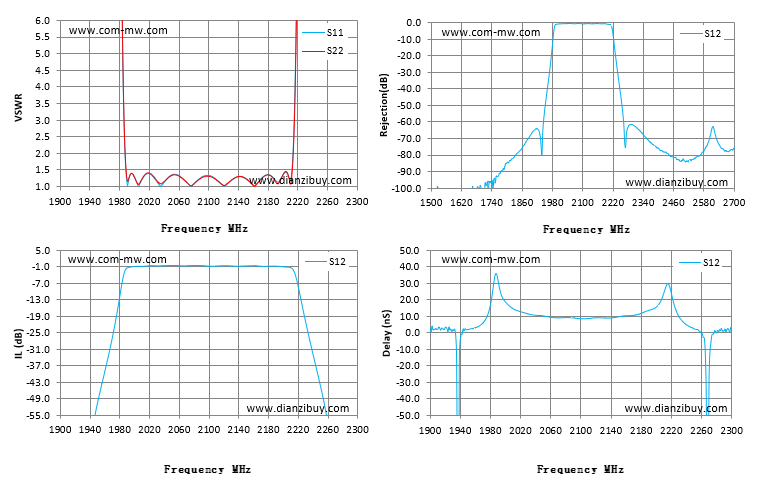

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
