产品
滤波器
通带频率 5000~18000MHz,DC-3800MHz≥50dB,SMA
- ZHPF6-M5000-18000-3879
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5000 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-3800 | MHz≥ | 50 | dB | ||
| 带外抑制 | 4250 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
| 3 | 28.05 | 47.14 | -77.78 | -77.78 | -16.44 |
| 1.29 | 1944.96 | 149.95 | -76.10 | -76.10 | -15.43 |
| 2.57 | 39.49 | 69.59 | -85.75 | -85.75 | -80.43 |
| 3.86 | 34.15 | 33.64 | -53.69 | -76.03 | -0.09 |
| 5.14 | 1.17 | 1.19 | -0.33 | -0.33 | 0.44 |
| 6.43 | 1.24 | 1.23 | -0.31 | -0.31 | 0.29 |
| 7.71 | 1.71 | 1.78 | -0.34 | -0.34 | 0.26 |
| 9 | 1.15 | 1.12 | -0.30 | -0.30 | 0.21 |
| 10.29 | 1.28 | 1.45 | -0.59 | -0.59 | 0.10 |
| 11.57 | 1.24 | 1.22 | -0.60 | -0.60 | 0.12 |
| 12.86 | 1.46 | 1.31 | -0.31 | -0.31 | 0.19 |
| 14.14 | 1.34 | 1.38 | -0.41 | -0.41 | 0.01 |
| 15.43 | 1.58 | 1.42 | -0.25 | -0.25 | 0.21 |
| 16.71 | 1.51 | 1.47 | -0.32 | -0.32 | 0.19 |
| 18 | 1.66 | 1.73 | -0.62 | -0.62 | 0.48 |
参考实物图

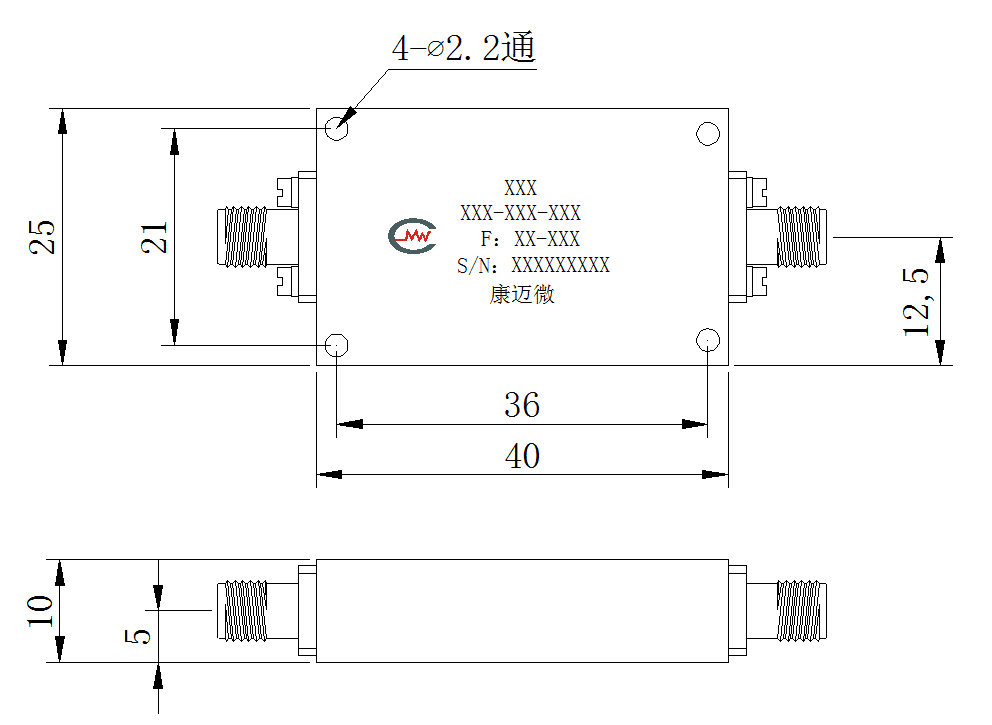

外形结构图（mm）

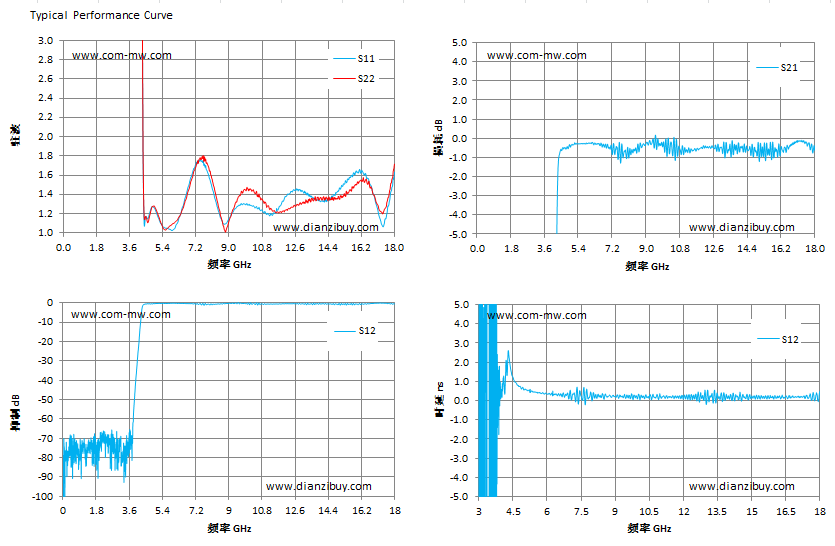

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
