产品
滤波器
阻带频率88~108MHz, ≥40dB, 通带频率DC~68MHz, 128~800MHz, N
- K6-88-108-20N4050-009
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 88 | ~ | 108 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 68 | MHz | |
| 通带频率 | 128 | ~ | 800 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.6 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 50 | -0.18 | 1.1 |
| 68 | -1.44 | 1.23 |
| 73 | -2.61 | 1.52 |
| 78 | -4.96 | 3.37 |
| 83 | -14.27 | 9.76 |
| 88 | -62.63 | 46.95 |
| 90 | -63.91 | 45.93 |
| 95 | -49.27 | 47.82 |
| 100 | -48.23 | 30.21 |
| 108 | -46.85 | 33.08 |
| 113 | -15.66 | 9.48 |
| 118 | -5.07 | 4.07 |
| 123 | -2.78 | 1.55 |
| 128 | -1.61 | 1.24 |
| 150 | -0.21 | 1.47 |
外形结构图（mm）

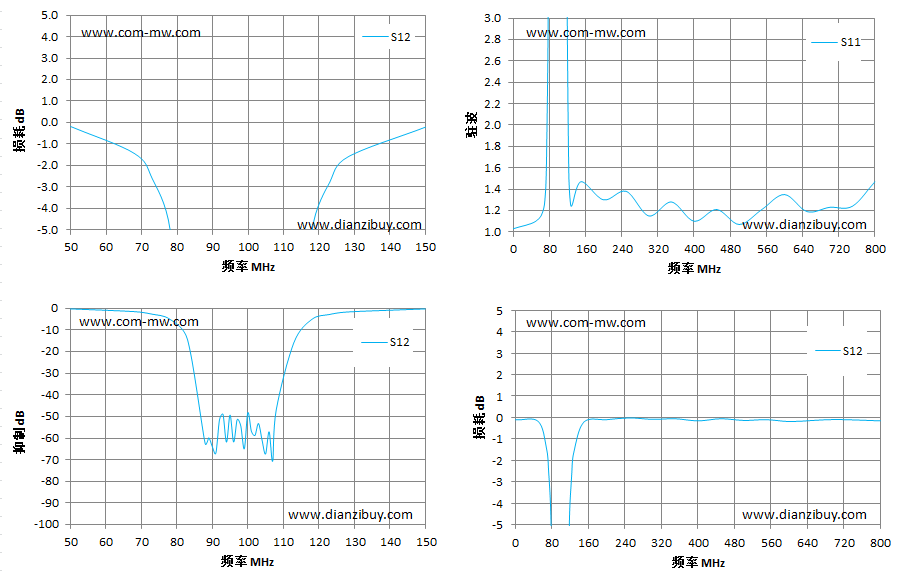

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
