阻带频率3700~4200MHz, ≥50dB, 通带频率DC~3650MHz, 4250~6500MHz, N
- K6-3700-4200-20N50150-002
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3700 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3650 | MHz | |
| 通带频率 | 4250 | ~ | 6500 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1..8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3600 | -0.51 | 1.4 |
| 3680 | -2.89 | 1.45 |
| 3685 | -18.78 | 11.31 |
| 3690 | -36.77 | 18.48 |
| 3695 | -55.71 | 28.78 |
| 3700 | -75.19 | 38.32 |
| 3800 | -66.83 | 46.62 |
| 4000 | -69.88 | 31.51 |
| 4100 | -70.64 | 42.95 |
| 4200 | -72.09 | 32.72 |
| 4205 | -55.86 | 34.33 |
| 4210 | -36.93 | 24.57 |
| 4215 | -20.37 | 16.46 |
| 4220 | -3.07 | 1.56 |
| 4300 | -0.64 | 1.34 |
参考实物图
外形结构图（mm）

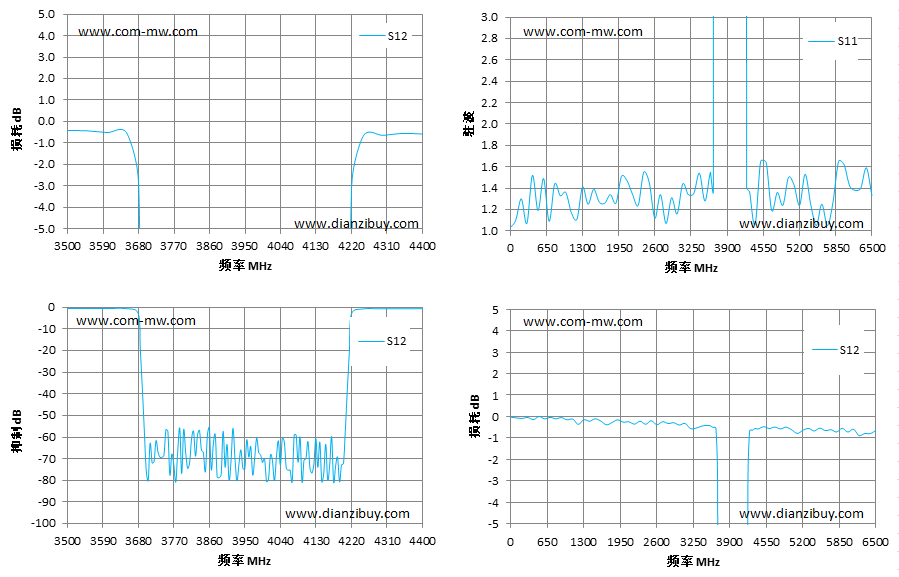

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
