产品
滤波器
阻带频率5250~5350MHz, ≥50dB, 通带频率DC~5230MHz, 5370~7000MHz, N
- K6-5250-5350-20N50150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5250 | ~ | 5350 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5230 | MHz | |
| 通带频率 | 5370 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 抑制 dB |
|---|---|---|
| 5100 | 1.29 | -0.71 |
| 5200 | 1.68 | -1.37 |
| 5230 | 1.28 | -2.48 |
| 5240 | 3.14 | -6.38 |
| 5250 | 5.55 | -56 |
| 5300 | 5.78 | -60 |
| 5350 | 5.43 | -62 |
| 5360 | 3.22 | -7.91 |
| 5370 | 1.27 | -2.44 |
| 5400 | 1.69 | -1.01 |
| 5500 | 1.25 | -0.65 |
参考实物图
外形结构图（mm）

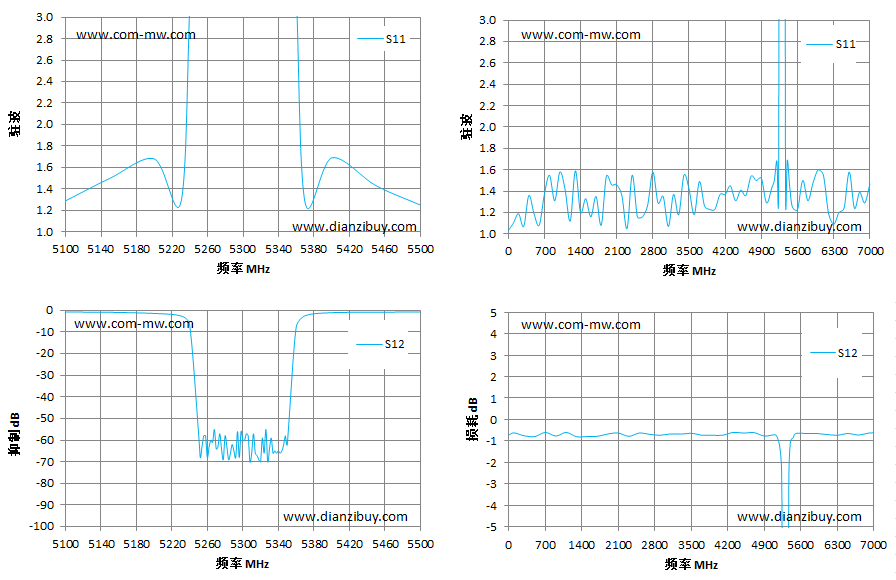

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
