6~18GHz, 耦合度40dB, SMA, 100W
- ZDC25-40MC6-18G-232
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 正向耦合端口 | C1 | C2 |
| 反向耦合端口 | C2 | C1 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
|---|---|---|---|---|---|
| 3 | 1.09 | 1.09 | -0.07 | -43.29 | -33.43 |
| 4.21 | 1.06 | 1.06 | -0.09 | -41.27 | -33.96 |
| 5.43 | 1.06 | 1.06 | -0.08 | -40.2 | -44.79 |
| 6.64 | 1.03 | 1.02 | -0.06 | -39.77 | -34.64 |
| 7.86 | 1.13 | 1.12 | -0.07 | -39.77 | -33.47 |
| 9.07 | 1.09 | 1.08 | -0.06 | -39.9 | -33.83 |
| 10.29 | 1.07 | 1.07 | -0.06 | -40.03 | -25.62 |
| 11.5 | 1.17 | 1.17 | -0.07 | -40.04 | -27.65 |
| 12.71 | 1.12 | 1.11 | -0.07 | -40.03 | -33.83 |
| 13.93 | 1.24 | 1.25 | -0.1 | -40.15 | -22.13 |
| 15.14 | 1.08 | 1.07 | -0.08 | -40.27 | -22.27 |
| 16.36 | 1.33 | 1.35 | -0.13 | -40.33 | -30.53 |
| 17.57 | 1.05 | 1.07 | -0.07 | -40.31 | -33 |
| 18.79 | 1.25 | 1.24 | -0.1 | -40.29 | -21.09 |
| 20 | 1.18 | 1.2 | -0.09 | -40.17 | -15.6 |

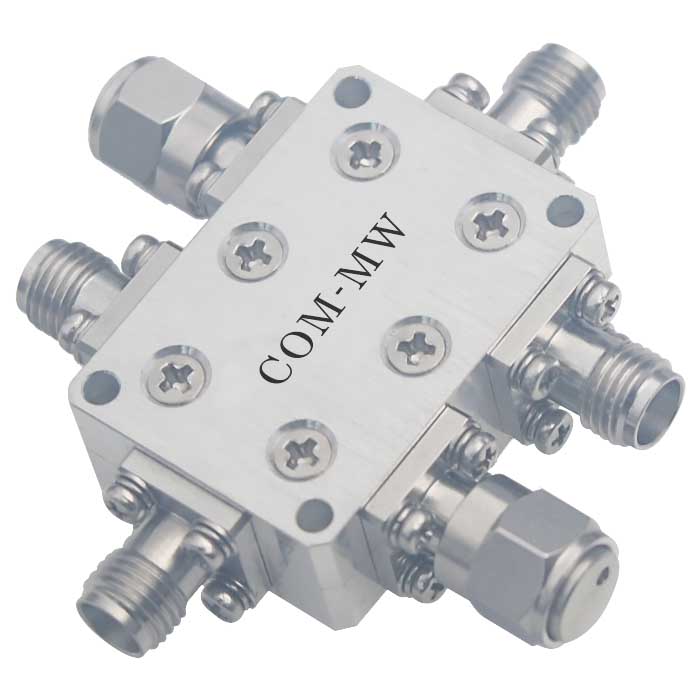

参考实物图
外形结构图（mm）

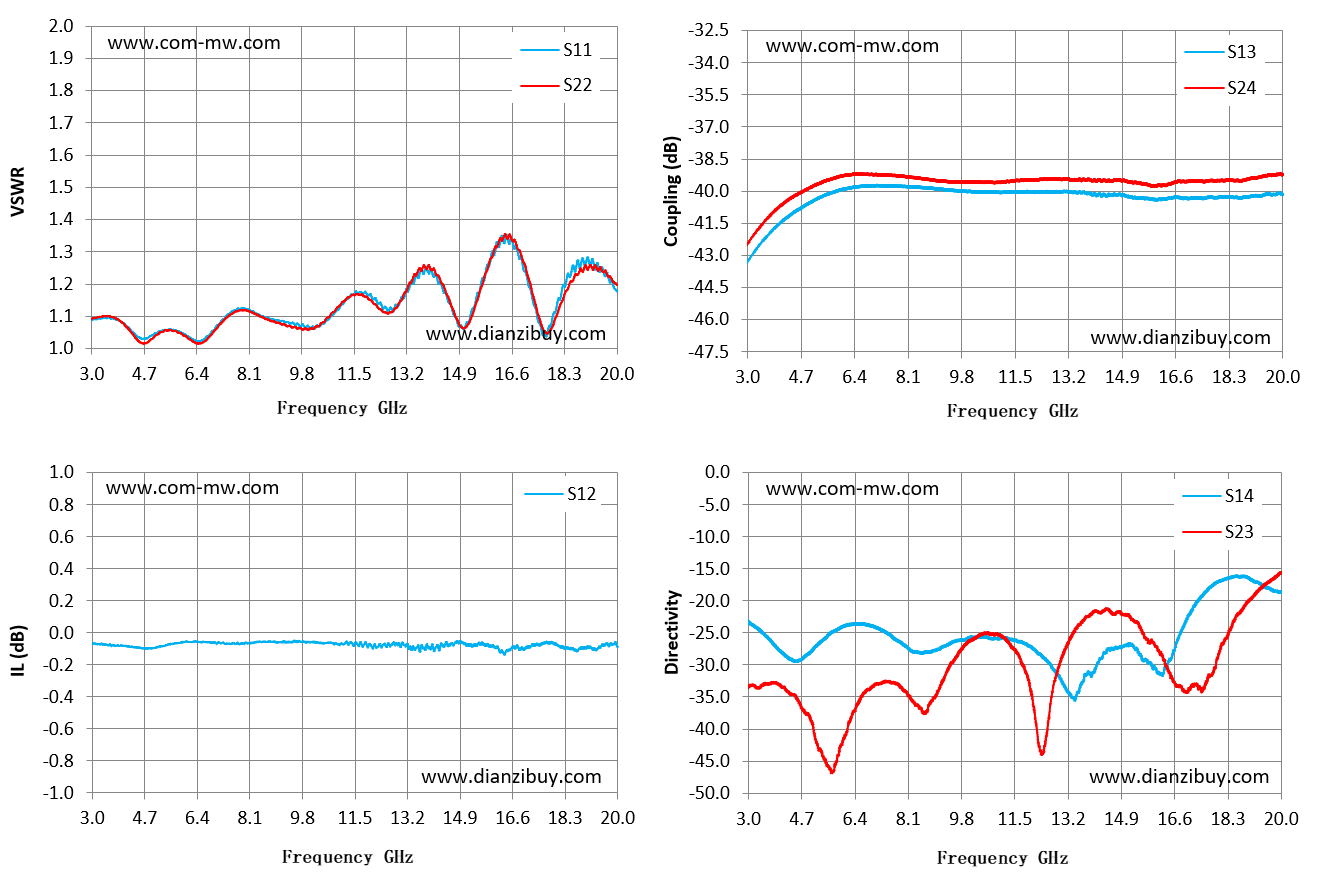

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
