功率放大器
10~500MHz, 增益44dB, 输入驻波2dBm, P-1dB40dBm, 饱和功率44dBm
- DPA8-10-500-3139
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率输出
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 500 | MHz |
| 增益 | 44 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 输入驻波 | 2 | dBm | ||
| P-1dB | 40 | dBm | ||
| 饱和功率 | 44 | dBm | ||
| 杂散抑制 | 60 | dBc | ||
| 谐波抑制 | 10 | dBc | ||
| 输入功率 | 5 | dBm |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 工作电压 | +220V |
| 工作温度 | -25~+55℃设计保证 |
| 质量等级 | 工业级 |
| 保护温度 | +80℃ |
Indication Lights
| Name | Color | Light Off | Light On |
| Power | Green | Power off | Power on |
| Power | Red | Normal | Alarm Shutdown |
| Power | Red | Normal | Fault |
D-Sub Male Connector Pin Functions
| Pin | Function | TTL Logic Level(Low) | TTL Logic Level(High) |
| 1 | Temperature Alarm | Normal | Alarm Shutdown |
| 2 | Fan Alarm | Normal | Fault |
| 3 | GND | - | - |
| 4-9 | No connection | - | - |

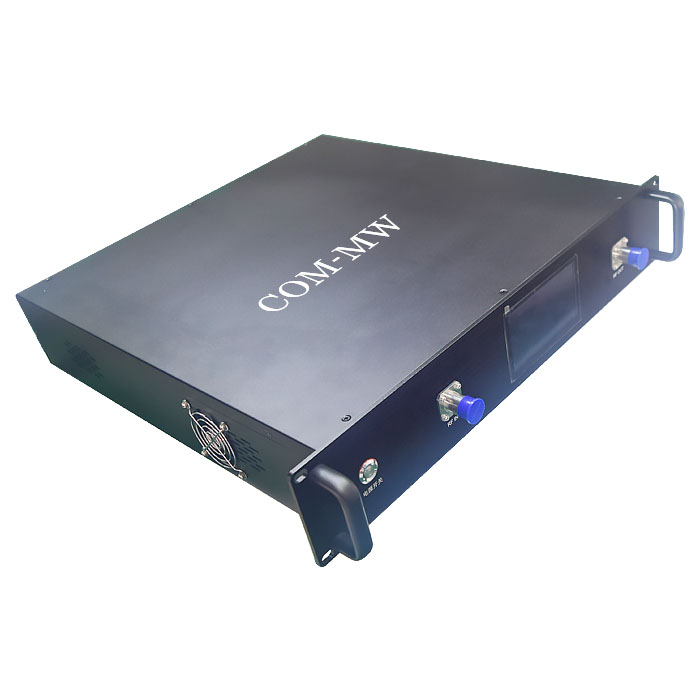

参考实物图

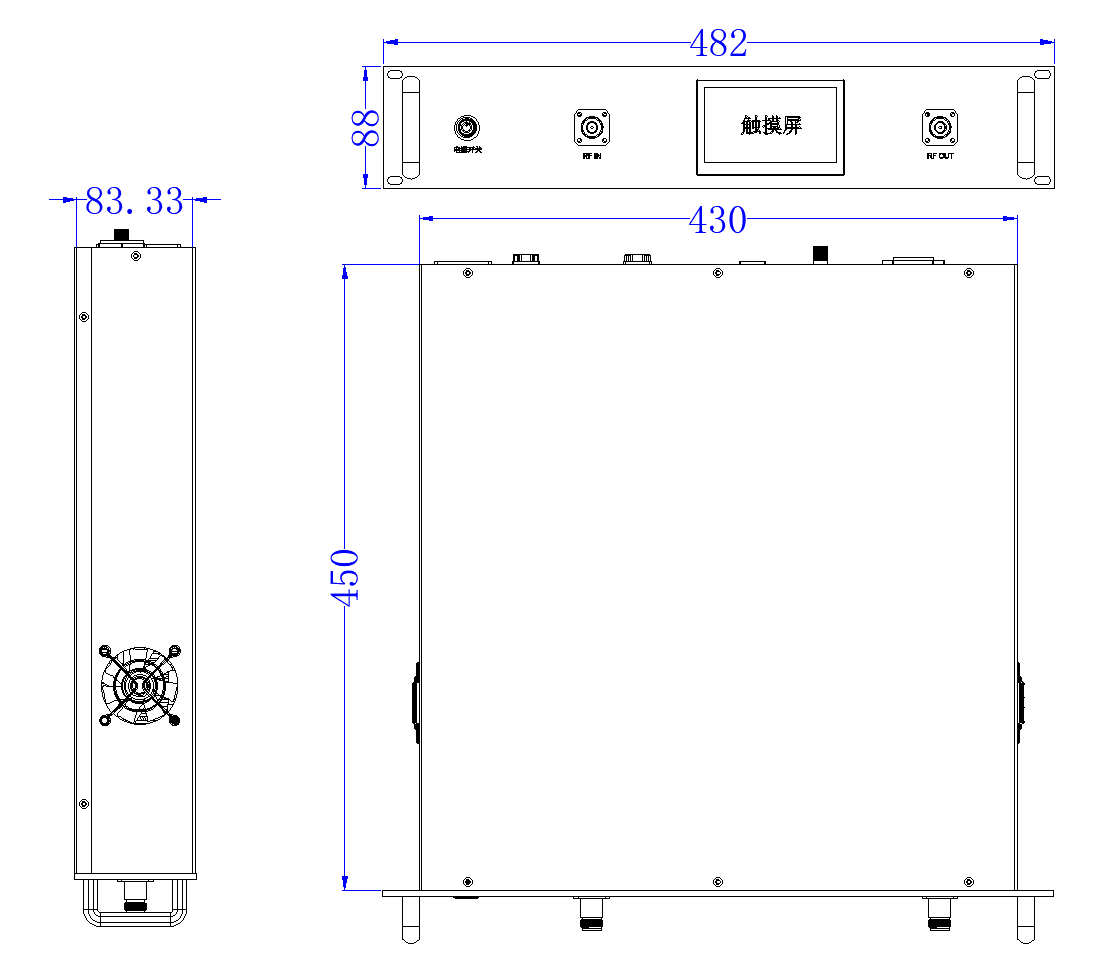

外形结构图（mm）
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
