产品
盘锥天线
工作频率 30~520MHz,增益 0dBi,2.5,垂直极化,N -K
- ZPZ7-30-520-1577
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
盘锥天线
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 520 | MHz |
| 增益 | 0 | dBi | ||
| 驻波比 | 2.5 | |||
| 不圆度 | 3.0 | dB（设计保证） | ||
| 承受功率 | 500 | W （设计保证） |
其它参数
| 极化方式 | 垂直极化 |
| 接口形式 | N -K |
| 外形尺寸 | φ220*1160*mm收折状态 |
| 估算重量 | 17Kg |
| 表面 | 军绿色烤漆 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
| 其它 | 天线可收折 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；
参考实物图

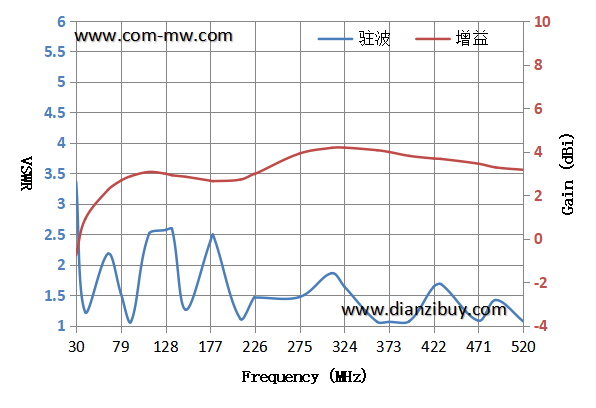

典型测试曲线
