产品
滤波器
阻带频率4100~4200MHz, ≥50dB, 通带频率DC~4090MHz, 4210~7000MHz, N
- K6-4100-4200-10N50150-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4100 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 4090 | MHz | |
| 通带频率 | 4210 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 4000 | -0.62 | 1.4 |
| 4080 | -0.73 | 1.62 |
| 4085 | -1.33 | 1.5 |
| 4090 | -2.72 | 1.43 |
| 4095 | -46.74 | 26.78 |
| 4100 | -81.20 | 36.19 |
| 4120 | -71.04 | 31.03 |
| 4150 | -61.62 | 38.75 |
| 4180 | -61.79 | 40.95 |
| 4200 | -77.85 | 37.79 |
| 4205 | -45.55 | 23.76 |
| 4210 | -2.68 | 1.38 |
| 4215 | -1.29 | 1.55 |
| 4220 | -0.89 | 1.66 |
| 4300 | -0.7 | 1.48 |
参考实物图
外形结构图（mm）

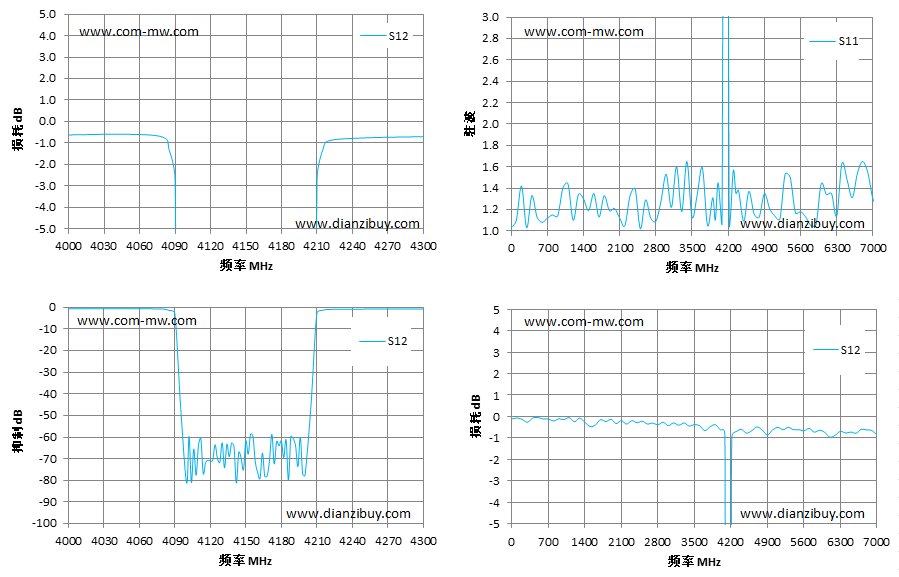

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
