通带频率10~16GHz, DC-9GHz≥60dB, 17.3-22GHz≥60dB, SMA
- ZBF25-C13-6G-527
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10 | ~ | 16 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-9 | GHz≥ | 60 | dB | ||
| 带外抑制 | 17.3-22 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 9 | 77.32 | 77.8 | -71.23 | 0.3 |
| 9.59 | 49.21 | 53.74 | -35.08 | 0.51 |
| 10.19 | 1.25 | 1.22 | -0.53 | 1.51 |
| 10.78 | 1.1 | 1.11 | -0.44 | 1.01 |
| 11.37 | 1.09 | 1.09 | -0.4 | 0.87 |
| 11.96 | 1.19 | 1.19 | -0.44 | 0.8 |
| 12.56 | 1.09 | 1.1 | -0.4 | 0.77 |
| 13.15 | 1.26 | 1.21 | -0.4 | 0.75 |
| 13.74 | 1.29 | 1.24 | -0.39 | 0.76 |
| 14.34 | 1.24 | 1.21 | -0.41 | 0.8 |
| 14.93 | 1.34 | 1.29 | -0.47 | 0.87 |
| 15.52 | 1.2 | 1.17 | -0.54 | 1.05 |
| 16.11 | 2.13 | 2.35 | -2.45 | 2.25 |
| 16.71 | 134.47 | 123.03 | -48.14 | 0.3 |
| 17.3 | 83.64 | 175.59 | -74.47 | 0.17 |

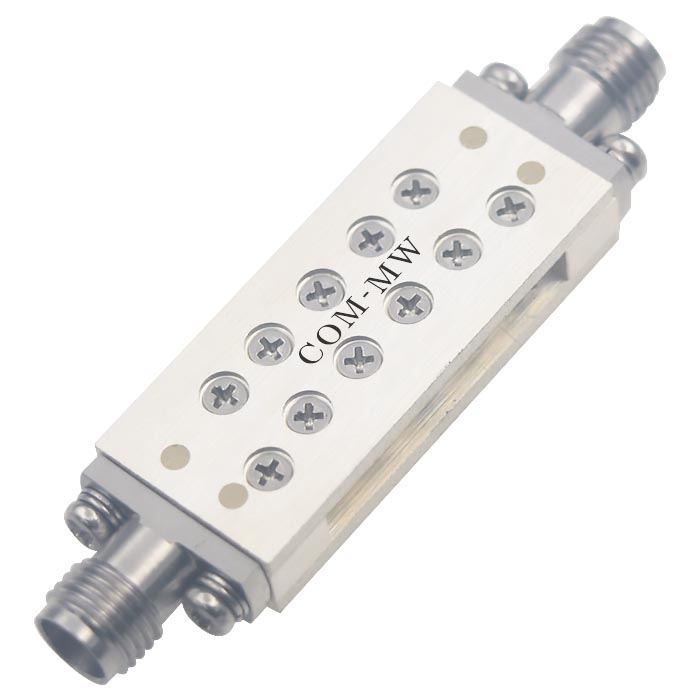

参考实物图

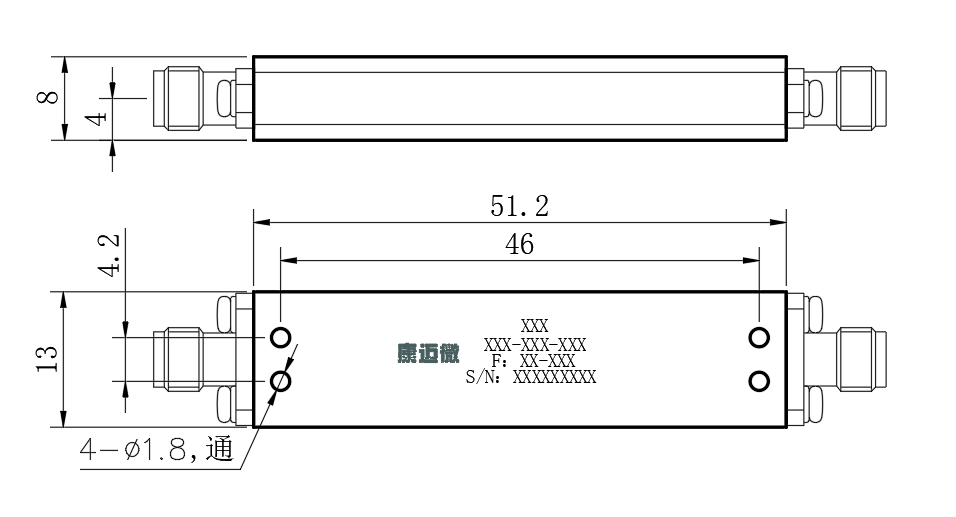

外形结构图（mm）

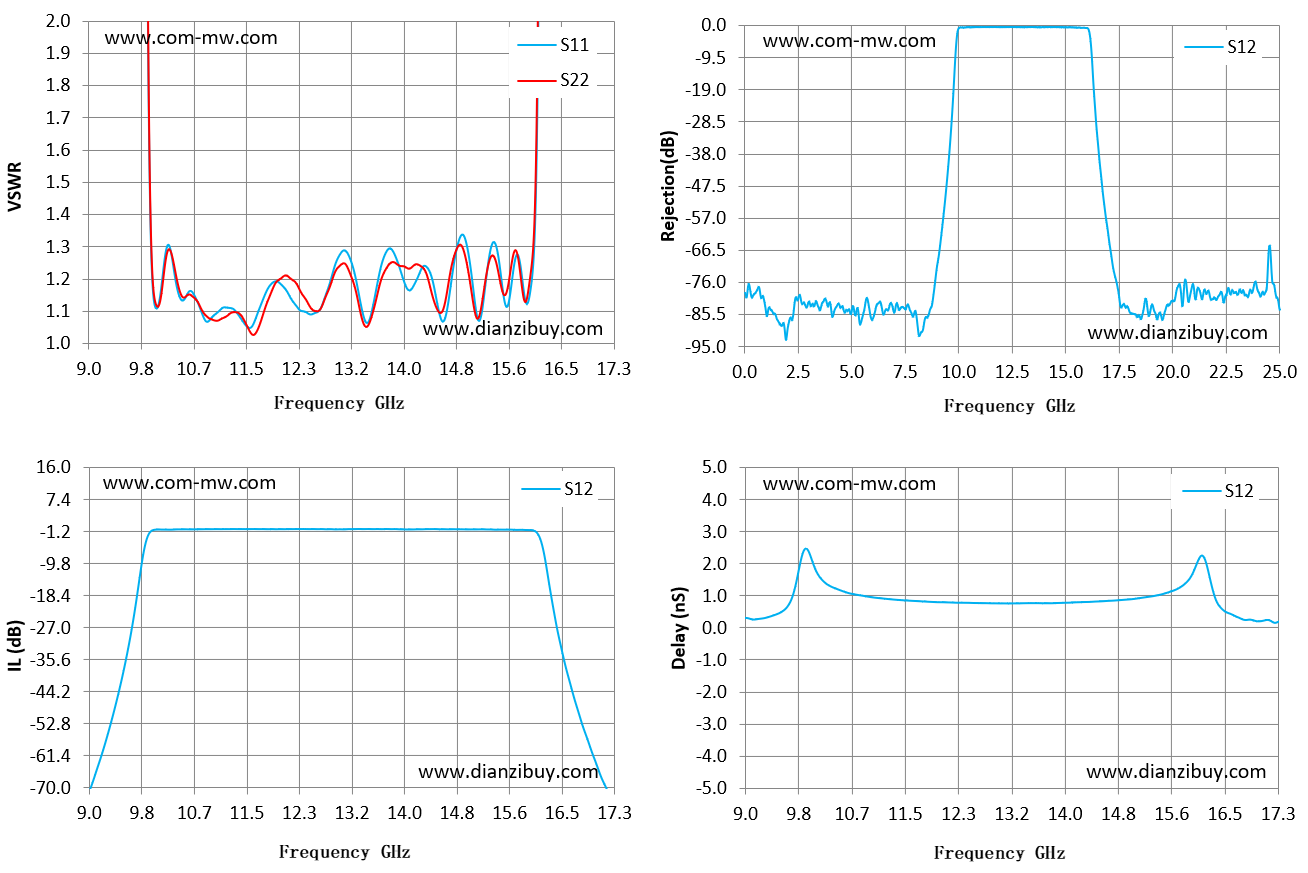

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
