产品
滤波器
通带频率 DC~18GHz,19-20GHz≥30dB,20-28GHz≥60dB,SMA
- ZLPF4-M0-18G-1798
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 18 | GHz |
| 通带损耗 | DC-17GHz | / | 1.0 | dB | ||
| 通带损耗 | 17-17.6GHz | / | 1.6 | dB | ||
| 带外抑制 | 19-20 | GHz≥ | 30 | dB | ||
| 带外抑制 | 20-28 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.01 | 0.02 | 0.02 | 0.05 |
| 2.17 | 1.02 | 1.01 | -0.02 | -0.02 | 0.05 |
| 4.31 | 1.09 | 1.12 | -0.03 | -0.03 | 0.05 |
| 6.45 | 1.18 | 1.15 | -0.06 | -0.06 | 0.05 |
| 8.59 | 1.19 | 1.18 | -0.13 | -0.13 | 0.06 |
| 10.73 | 1.38 | 1.36 | -0.23 | -0.23 | 0.07 |
| 12.87 | 1.23 | 1.23 | -0.20 | -0.20 | 0.09 |
| 15.02 | 1.27 | 1.26 | -0.31 | -0.31 | 0.14 |
| 17.16 | 1.13 | 1.12 | -0.51 | -0.51 | 0.29 |
| 19.30 | 35.89 | 33.66 | -54.89 | -54.89 | 0.11 |
| 21.44 | 116.87 | 87.33 | -93.23 | -93.23 | -5.26 |
| 23.58 | 156.07 | 81.45 | -80.96 | -80.96 | 7.72 |
| 25.72 | 177.22 | 64.88 | -84.57 | -84.57 | -6.57 |
| 27.86 | 101.97 | 414.13 | -85.49 | -85.49 | -2.11 |
| 30.00 | 124.24 | 173.89 | -85.42 | -85.42 | -21.05 |

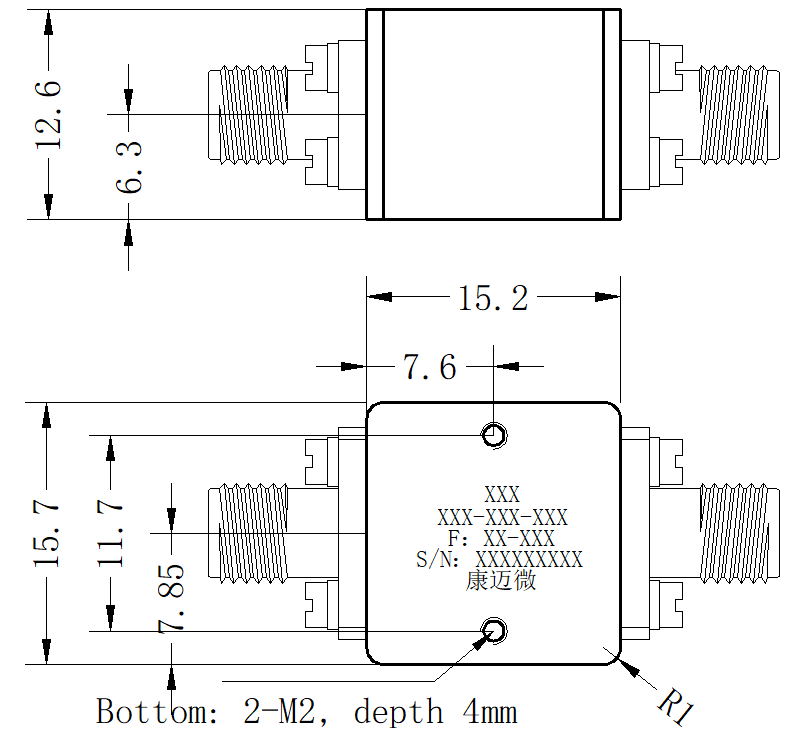

外形结构图（mm）

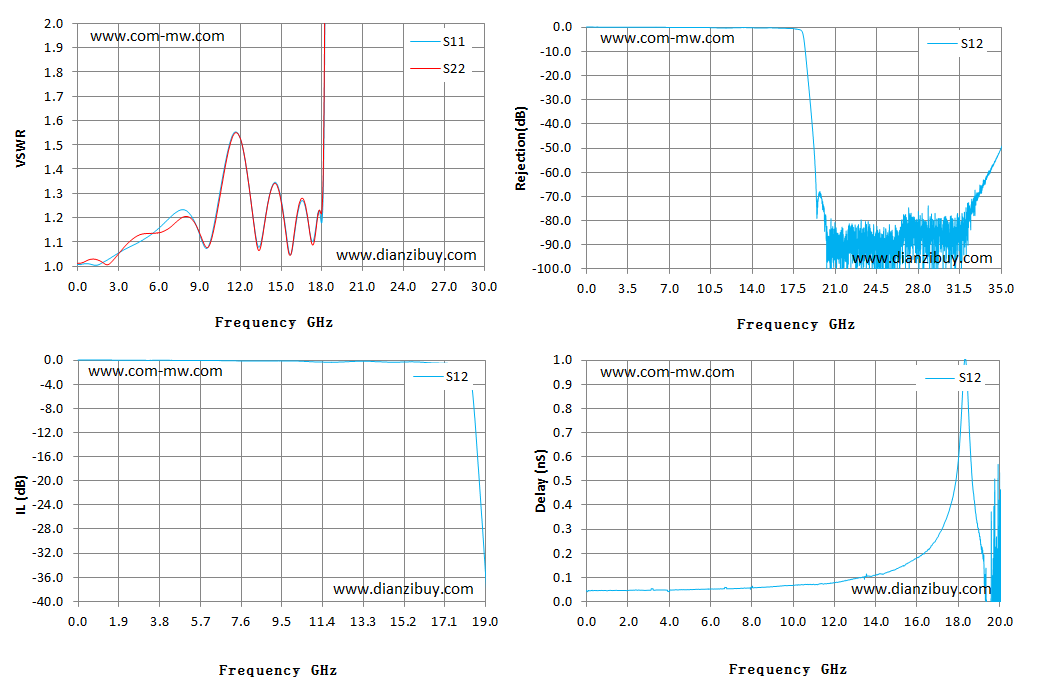

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
