产品
滤波器
通带频率 9.95~10.05GHz,DC-9.5GHz≥70dBc,10.25-20GHz≥70dBc,SMA
- ZBF25-C10-0.1G-424
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 9.95 | ~ | 10.05 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-9.5 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 10.25-20 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.3 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 室外防水 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 9.50 | 118.50 | 187.12 | -77.71 | -3.59 |
| 9.57 | 107.01 | 1185.54 | -72.10 | -0.44 |
| 9.64 | 136.92 | 139.19 | -63.82 | 0.74 |
| 9.71 | 120.25 | 212.84 | -53.43 | 0.80 |
| 9.79 | 91.73 | 55.58 | -37.85 | 1.21 |
| 9.86 | 23.78 | 18.66 | -16.14 | 4.71 |
| 9.93 | 1.10 | 1.07 | -1.14 | 7.42 |
| 10.00 | 1.11 | 1.08 | -1.00 | 6.34 |
| 10.07 | 1.07 | 1.08 | -1.29 | 8.76 |
| 10.14 | 15.41 | 25.01 | -23.58 | 4.94 |
| 10.21 | 29.39 | 46.46 | -56.93 | 1.15 |
| 10.29 | 36.85 | 81.09 | -76.57 | 0.56 |
| 10.36 | 50.83 | 93.91 | -78.94 | -1.33 |
| 10.43 | 51.85 | 145.80 | -81.75 | 41.91 |
| 10.50 | 67.13 | 151.72 | -83.48 | 125.29 |

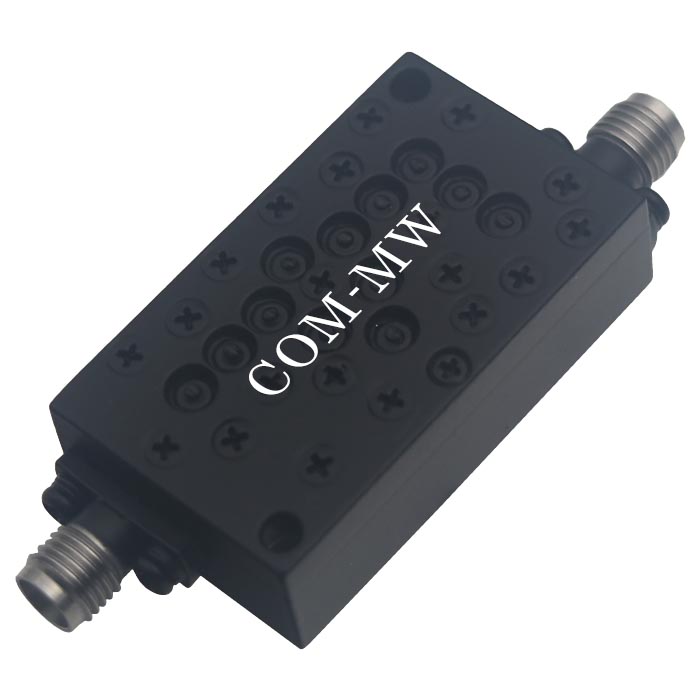

参考实物图

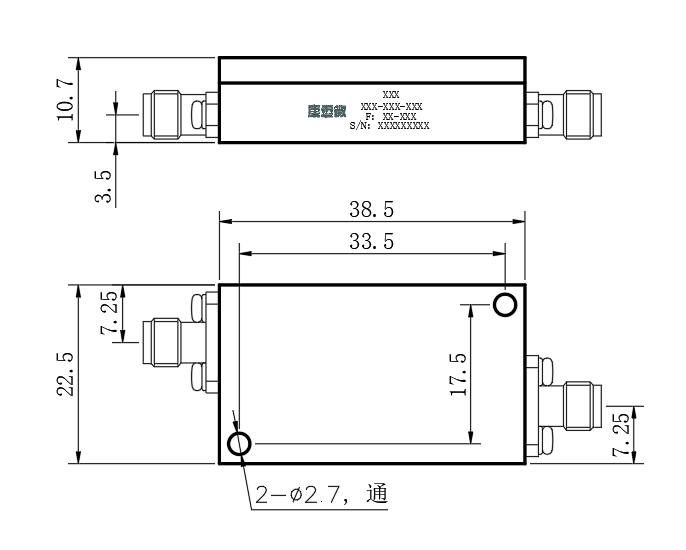

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
