通带频率 1050~1250MHz,DC-900MHz≥40dB,表面贴装
- ZBF5-L1150-200-3499
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1050 | ~ | 1250 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1600-5500 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.50 | 1063.24 | 278.51 | -82.85 | -82.85 | 1.43 |
| 0.59 | 611.31 | 218.38 | -79.53 | -79.53 | 14.64 |
| 0.69 | 202.90 | 133.43 | -75.53 | -75.53 | 0.13 |
| 0.78 | 137.74 | 101.12 | -68.51 | -68.51 | -0.46 |
| 0.87 | 64.54 | 53.03 | -51.96 | -51.96 | 0.53 |
| 0.96 | 27.11 | 20.42 | -24.81 | -24.81 | 3.09 |
| 1.06 | 1.26 | 1.23 | -1.44 | -1.44 | 6.39 |
| 1.15 | 1.18 | 1.24 | -0.99 | -0.99 | 3.98 |
| 1.24 | 1.14 | 1.14 | -0.95 | -0.95 | 3.64 |
| 1.34 | 3.85 | 4.30 | -3.83 | -3.83 | 4.22 |
| 1.43 | 36.07 | 38.97 | -16.55 | -16.55 | 1.53 |
| 1.52 | 82.20 | 74.08 | -26.30 | -26.30 | 0.79 |
| 1.61 | 105.03 | 80.69 | -32.58 | -32.58 | 0.56 |
| 1.71 | 94.03 | 73.84 | -38.47 | -38.47 | 0.41 |
| 1.80 | 73.98 | 62.52 | -42.53 | -42.53 | 0.31 |

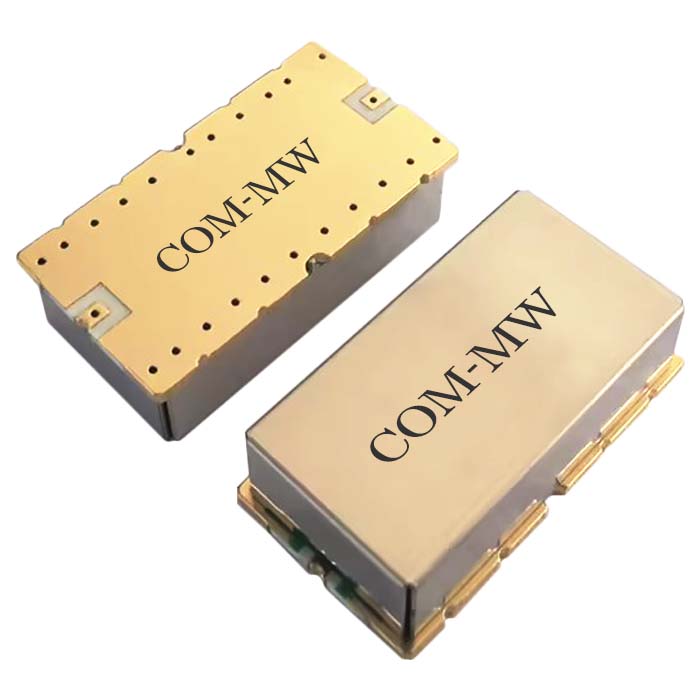

参考实物图
外形结构图（mm）

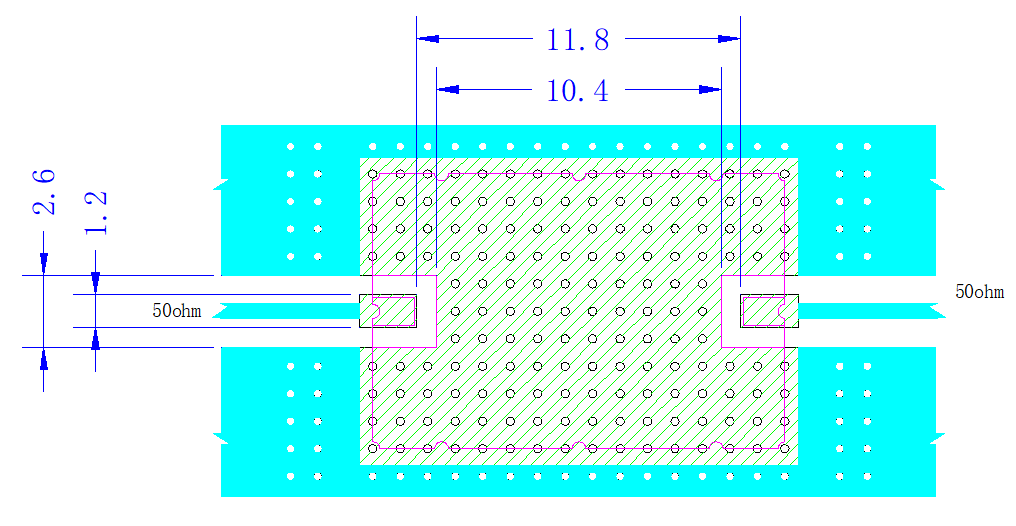

建议PCB布局图

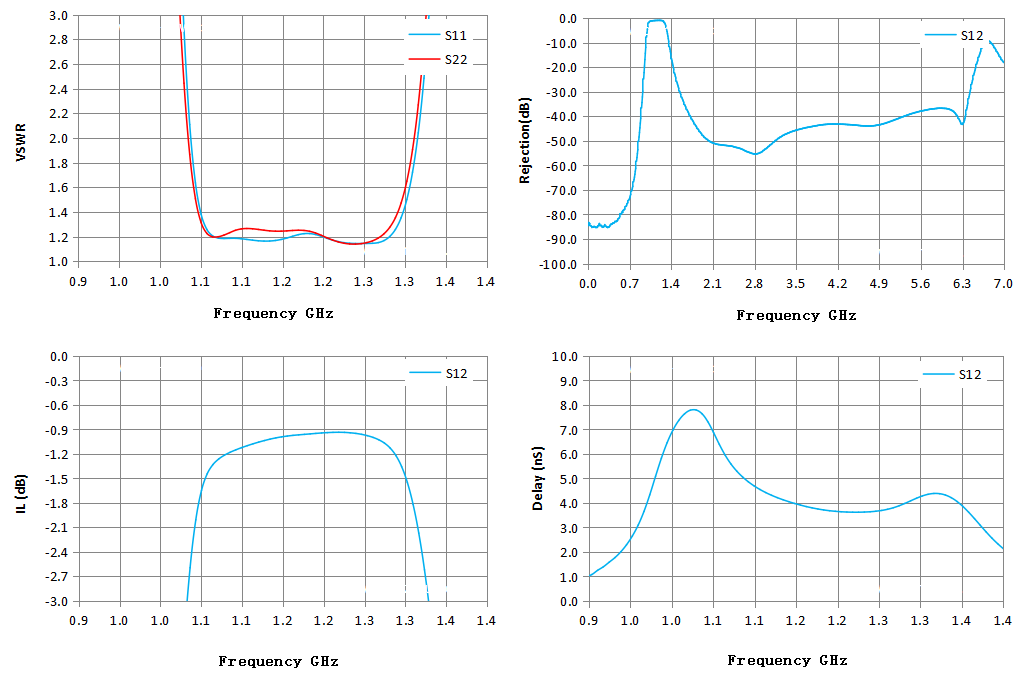

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
