产品
多频合路器
110~170MHz, 200~400MHz, 500~1350MHz, N
- ZMC3-3L110-1350-2845
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小型化，温度范围宽，高可靠性。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | 110 | ~ | 170 | MHz | ||
| 通带频率二 | 200 | ~ | 400 | MHz | ||
| 通带频率三 | 500 | ~ | 1350 | MHz | ||
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 2.5 | dB | ||||
| 通带一抑制度 | DC-75 | MHz≥ | 40 | dB | ||
| 通带一抑制度 | 205-500 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-165 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 435-500 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | DC-465 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+55℃ |
| 储存温度 | -55~+70℃设计保证 |

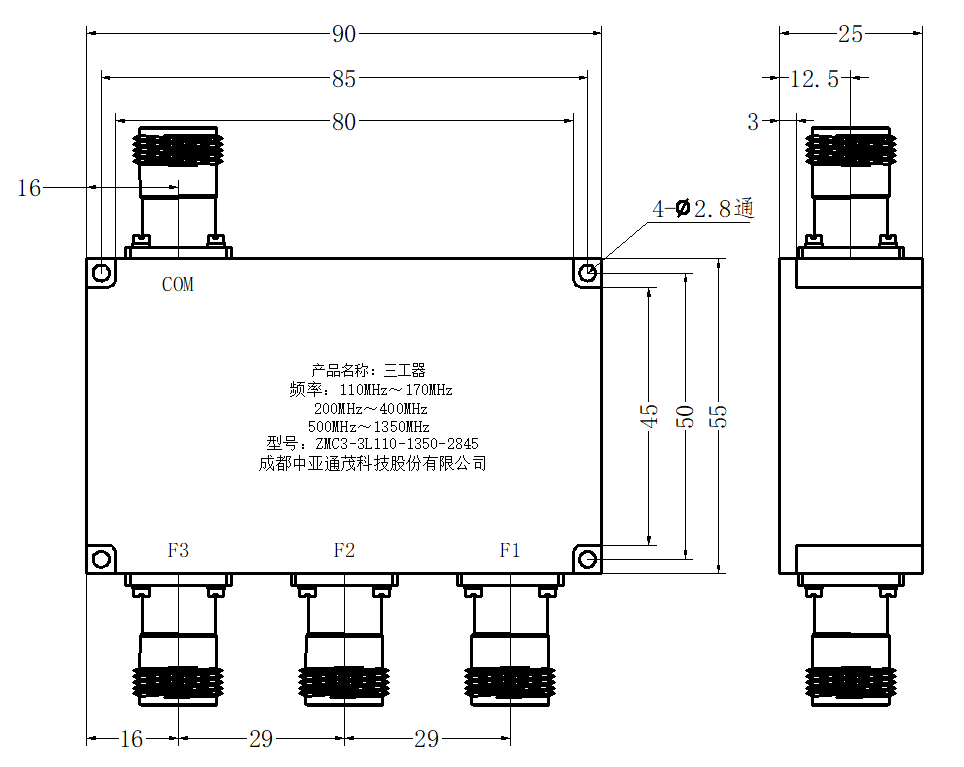

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
