800~2500MHz,200W,其它电桥,N
- ZHC8-800-2500-9640
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高互调大功率电桥
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 2500 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 28 | 22 | dB | |
| 驻波比 | 1.2 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 互调@1.8GHz | 140 | dBc |
其它参数
| 功率容量 | 200W设计保证 |
| 相位 | 其它电桥 |
| 阻抗 | 50Ω |
| 接口形式 | N -F or K |
| 接口材质 | 外壳铜镀铜锡锌 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -35~+65℃设计保证 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| OUT | 3，4 | 3,4 | 1,2 | 2,1 |
典型测试数据
| Frequency GHz | 驻波 | 驻波 | 驻波 | 驻波 | 隔离 dB | 损耗 dB | 损耗 dB | 相位 ° |
| / | S11 | S22 | S33 | S44 | S12 | S13 | S14 | S13/S14 |
| 0.70 | 1.07 | 1.05 | 1.07 | 1.05 | -33.6 | -2.66 | -3.62 | -85.0 |
| 0.84 | 1.07 | 1.05 | 1.07 | 1.05 | -33.9 | -3.01 | -3.24 | -83.9 |
| 0.97 | 1.06 | 1.05 | 1.06 | 1.04 | -34.8 | -3.20 | -3.06 | -82.8 |
| 1.11 | 1.05 | 1.04 | 1.05 | 1.03 | -35.9 | -3.30 | -2.98 | -81.5 |
| 1.24 | 1.03 | 1.03 | 1.03 | 1.03 | -36.6 | -3.31 | -2.99 | -80.1 |
| 1.38 | 1.03 | 1.03 | 1.02 | 1.03 | -36.3 | -3.30 | -3.03 | -78.7 |
| 1.51 | 1.04 | 1.03 | 1.03 | 1.04 | -36.4 | -3.28 | -3.06 | -77.2 |
| 1.65 | 1.05 | 1.03 | 1.04 | 1.04 | -37.1 | -3.28 | -3.07 | -75.6 |
| 1.79 | 1.07 | 1.02 | 1.05 | 1.05 | -35.9 | -3.29 | -3.08 | -74.0 |
| 1.92 | 1.08 | 1.01 | 1.06 | 1.04 | -33.4 | -3.32 | -3.06 | -72.6 |
| 2.06 | 1.10 | 1.02 | 1.08 | 1.03 | -29.9 | -3.32 | -3.06 | -71.3 |
| 2.19 | 1.11 | 1.05 | 1.10 | 1.04 | -27.2 | -3.32 | -3.08 | -70.1 |
| 2.33 | 1.12 | 1.09 | 1.12 | 1.07 | -25.4 | -3.26 | -3.20 | -69.1 |
| 2.46 | 1.12 | 1.13 | 1.14 | 1.10 | -23.9 | -3.09 | -3.41 | -68.2 |
| 2.60 | 1.12 | 1.15 | 1.15 | 1.12 | -23.1 | -2.77 | -3.81 | -67.0 |

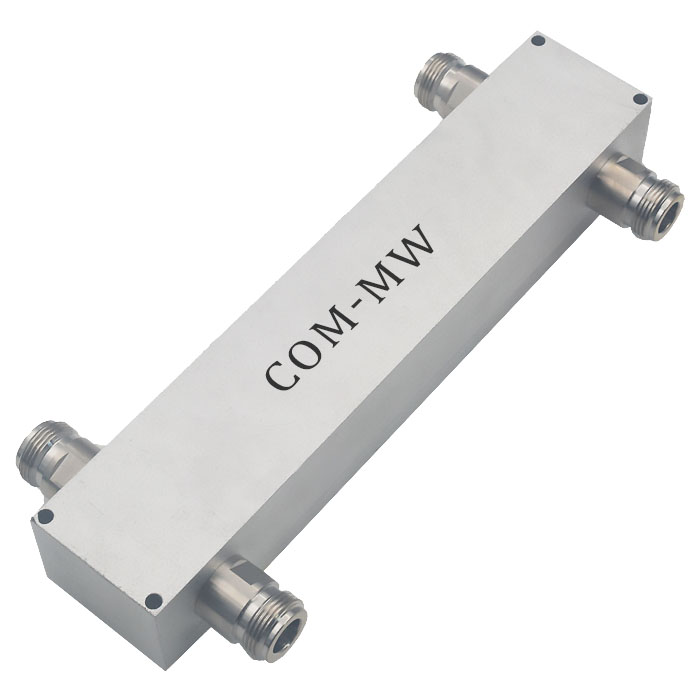

参考实物图

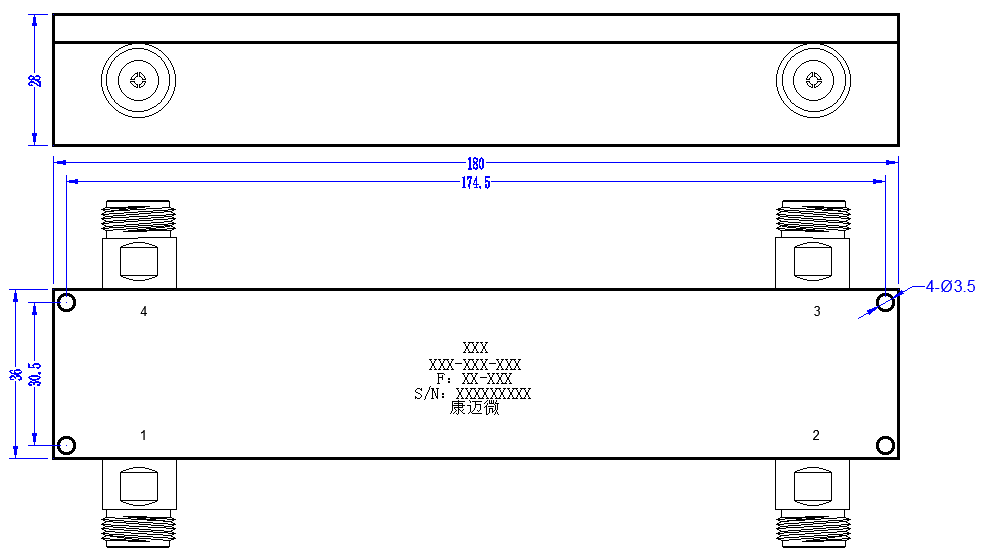

外形结构图（mm）

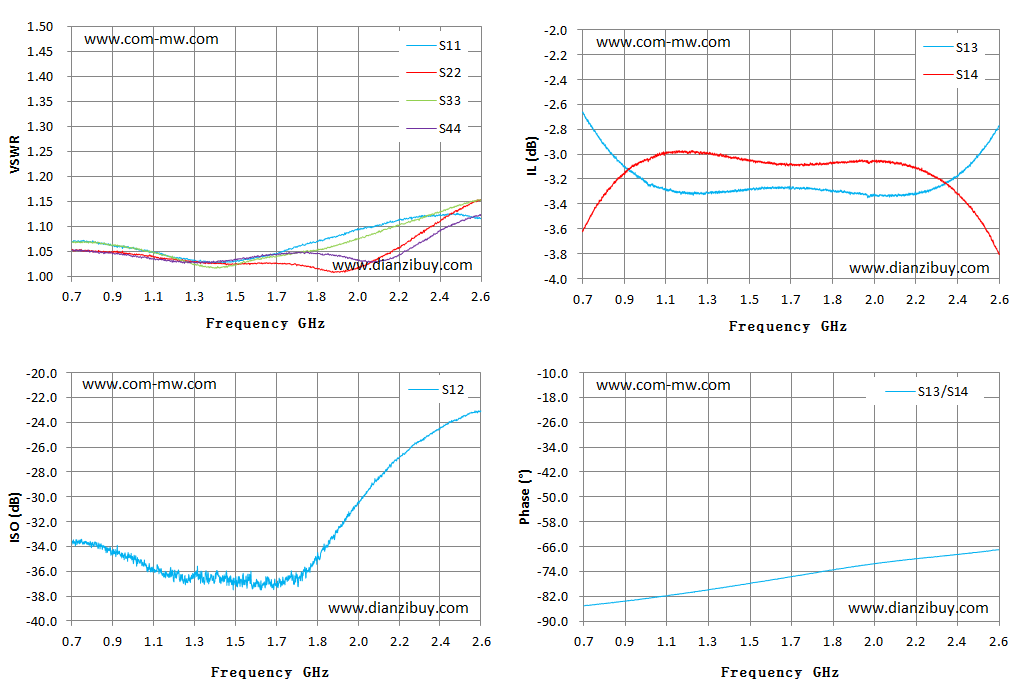

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
