功率放大器
0.1~400MHz, 增益48dB, 饱和功率90W, SMA
- DPA9-0.1-400-2073
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 400 | MHz |
| 增益 | 48 | dB | ||
| 增益平坦度 | 3±1 | dB | ||
| 驻波比 | 2 | |||
| 饱和功率 | 90 | 100 | W | |
| 最大输入功率 | 10 | dBm | ||
| 输入功率 | 3±1 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 12 | dBc |
环境要求
| 接口形式 | SMA-K输入；N-K输出 |
| 温度保护 | 80℃ |
| 工作电流 | 8-12.5A |
| 阻抗 | 50Ω |
| 供电参考 | +32V；16A |
| 最大电压 | +36V |
| 工作温度 | -25~+55℃设计保证 |
| 质量等级 | 工业级 |
| PTT开关端口 | 功放默认关闭，3.3~5V开启 |
| 其它 | 功放测试需安装散热器 |

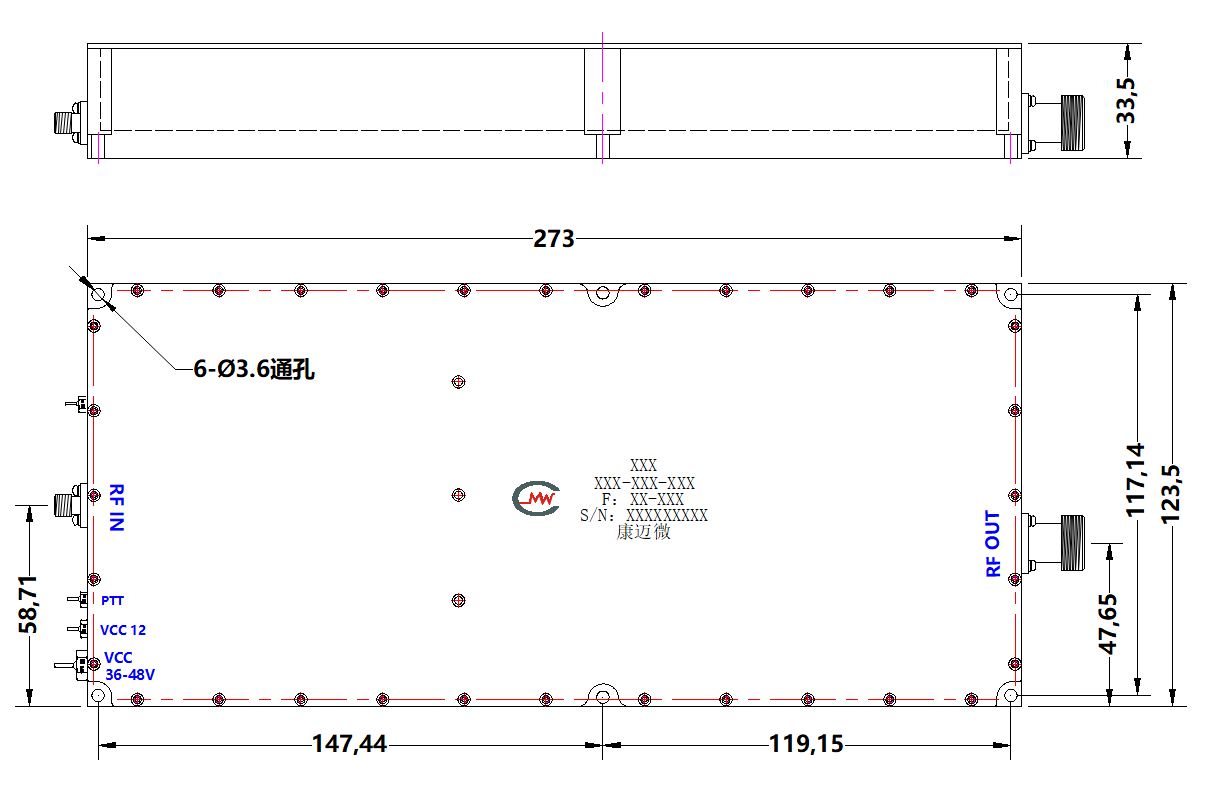

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
