相控阵天线
工作频率8.5~11GHz, 增益（法向）20dBi, 垂直极化, SMP-J
- ZXKZ7-8.5-11G-2242
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
微带相控阵天线具有重量轻、厚度薄、精度高等特点，通过多单元组阵可以实现较高增益、较宽扫描角度。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8.5 | ~ | 11 | GHz |
| 增益（法向） | 20 | dBi | ||
| 驻波比 | 1.8 | |||
| 方位面3dB波束宽度（法向） | 18 | ° | ||
| 俯仰面3dB波束宽度（法向） | 27 | ° | ||
| 方位面波束扫描范围 | -45 | +45 | ° | |
| 方位面主副瓣比 | 23 | dB | ||
| 布阵方式 | 12*6 | 单元 |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 5W设计保证 |
| 接口形式 | SMP-J@24端口 |
| 外形尺寸 | 150*80*25mm |
| 估算重量 | 0.65Kg |
| 工作温度 | -45~+60℃设计保证 |
| 储存温度 | -45~+60℃设计保证 |
外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

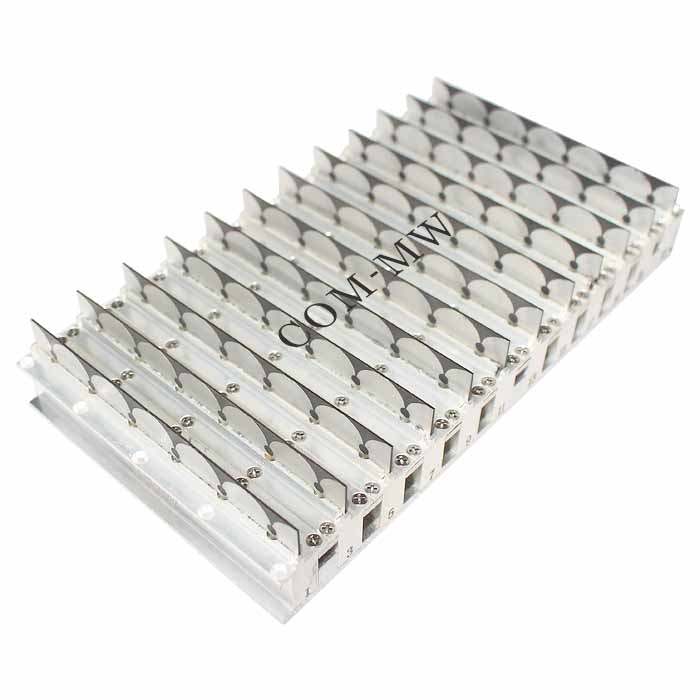

参考实物图
