功分器
30~50GHz,10W,3路,0°,2.4
- ZPD25-3M30-50G-3683
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 50 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 理论损耗 | 4.78 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输入驻波比 | 1.5@37G-43G | |||
| 输出驻波比 | 1.6 | |||
| 输出驻波比 | 1.5@37G-43G | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3 |

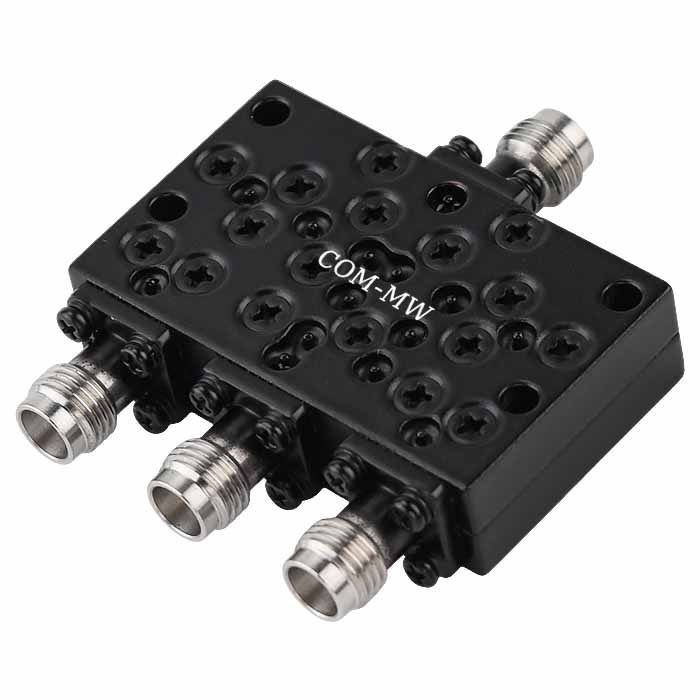

参考实物图

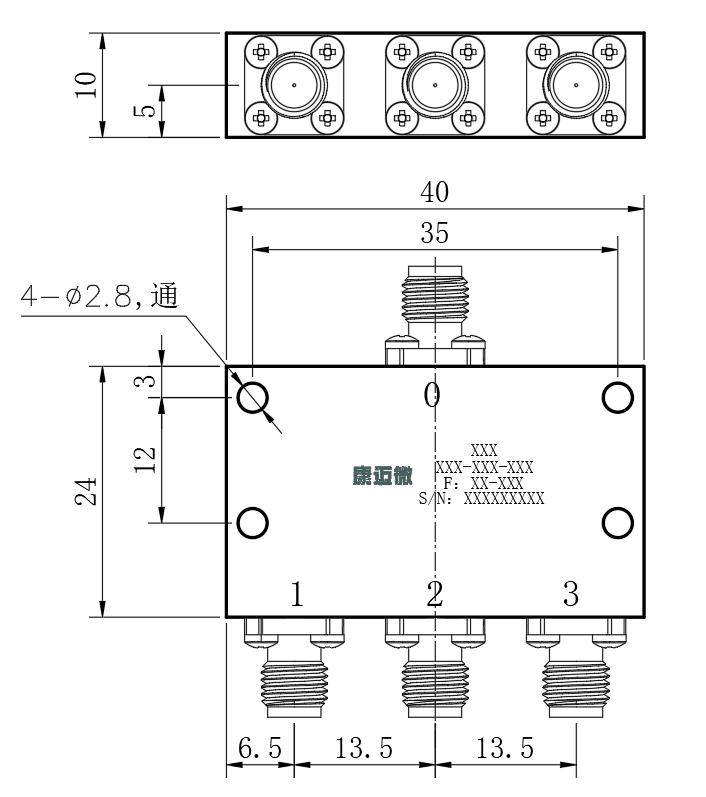

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
