右旋柱螺旋天线
工作频率 1.25~1.3GHz,增益 14dBi,右旋圆极化,N -K
- ZLX7-Y1250-1300-2706
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
螺旋天线主要用于通信、干扰等领域。整个工作带宽具备优越的阻抗匹配和辐射方向的控制性能， 具有增益高、电压驻波比小、性能稳定、结构紧凑、重量轻等特点。我们可以根据客户需求定制各种特殊规格的右旋或左旋圆极化螺旋天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.25 | ~ | 1.3 | GHz |
| 增益 | 14 | dBi | ||
| 驻波比 | 1.8 | |||
| 3dB波束宽度 | 25~30 | ° | ||
| 前后比 | 25 | dB |
其它参数
| 极化方式 | 右旋圆极化 |
| 功率容量 | 500W设计保证 |
| 接口形式 | N -K |
| 外形尺寸 | 145*145*1166mm |
| 估算重量 | 3.3Kg |
| 表面 | RAL 7035（浅灰色） |
| 工作温度 | -30~+60℃设计保证 |
| 储存温度 | -30~+60℃设计保证 |
| 防水等级 | IP66 |
外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时 应同时配有避雷设 施；

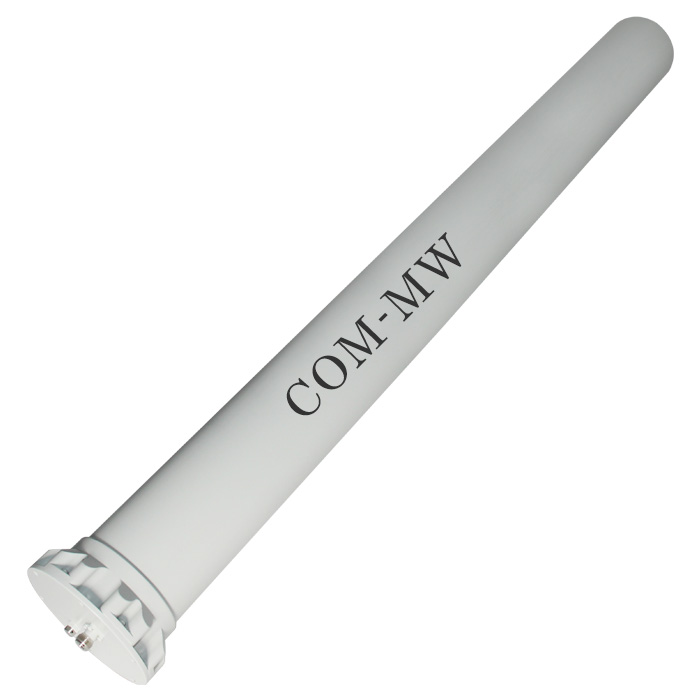

参考实物图
