产品
滤波器
通带频率3740~4360MHz, DC-3GHz≥55dBc, 5.3-7GHz≥55dBc, 微带圆针
- ZBF15-L4050-620-1686
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3740 | ~ | 4360 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-3 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 5.3-7 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

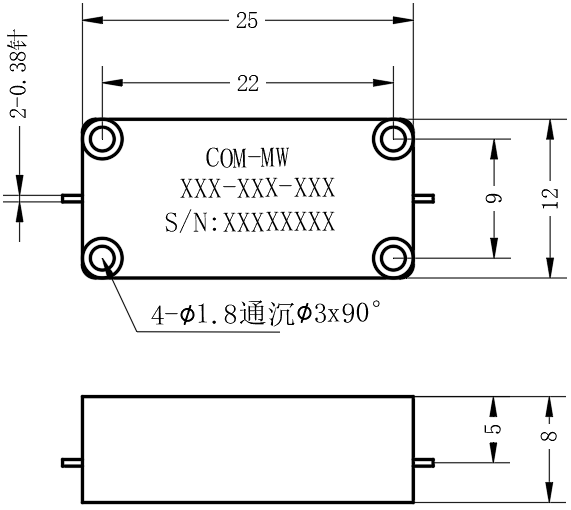

功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3000 | 50.13 | 61.62 | -70.91 | -70.91 | -2.44 |
| 3143 | 47.69 | 68.75 | -50.28 | -50.28 | 0.67 |
| 3286 | 45.26 | 76.49 | -34.67 | -34.67 | -0.04 |
| 3429 | 7.65 | 18.49 | -15.24 | -15.24 | 1.35 |
| 3571 | 4.08 | 5.4 | -4.88 | -4.88 | 1.96 |
| 3714 | 1.81 | 1.78 | -2.34 | -2.34 | 1.92 |
| 3857 | 1.54 | 1.57 | -1.92 | -1.92 | 1.56 |
| 4000 | 1.21 | 1.11 | -1.71 | -1.71 | 1.52 |
| 4143 | 1.37 | 1.38 | -1.7 | -1.7 | 1.51 |
| 4286 | 1.18 | 1.16 | -1.76 | -1.76 | 1.77 |
| 4429 | 1.47 | 1.41 | -2.29 | -2.29 | 2 |
| 4571 | 1.08 | 2.44 | -5.14 | -5.14 | 3.57 |
| 4714 | 15.45 | 18.85 | -22.66 | -22.66 | 1.03 |
| 4857 | 35.67 | 58.52 | -38.07 | -38.07 | 0.73 |
| 5000 | 63.5 | 109.66 | -51.98 | -51.98 | 0.8 |

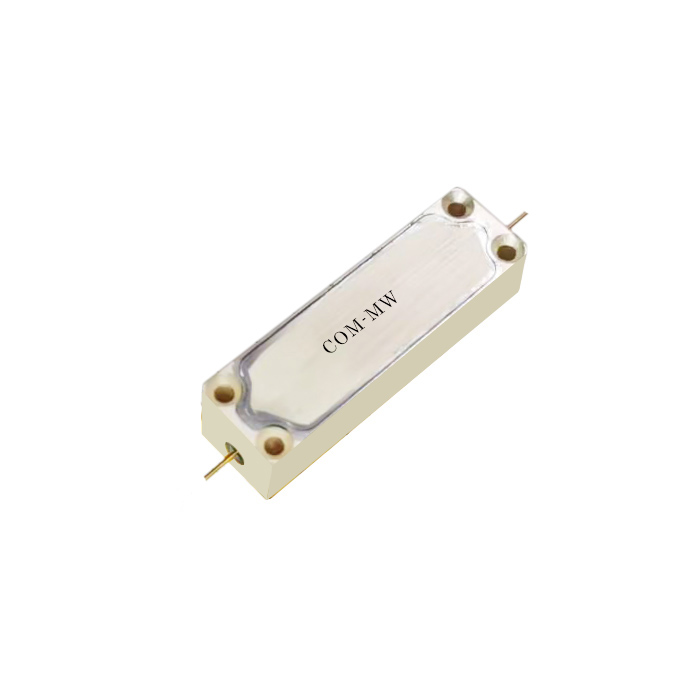

参考实物图
建议PCB布局图

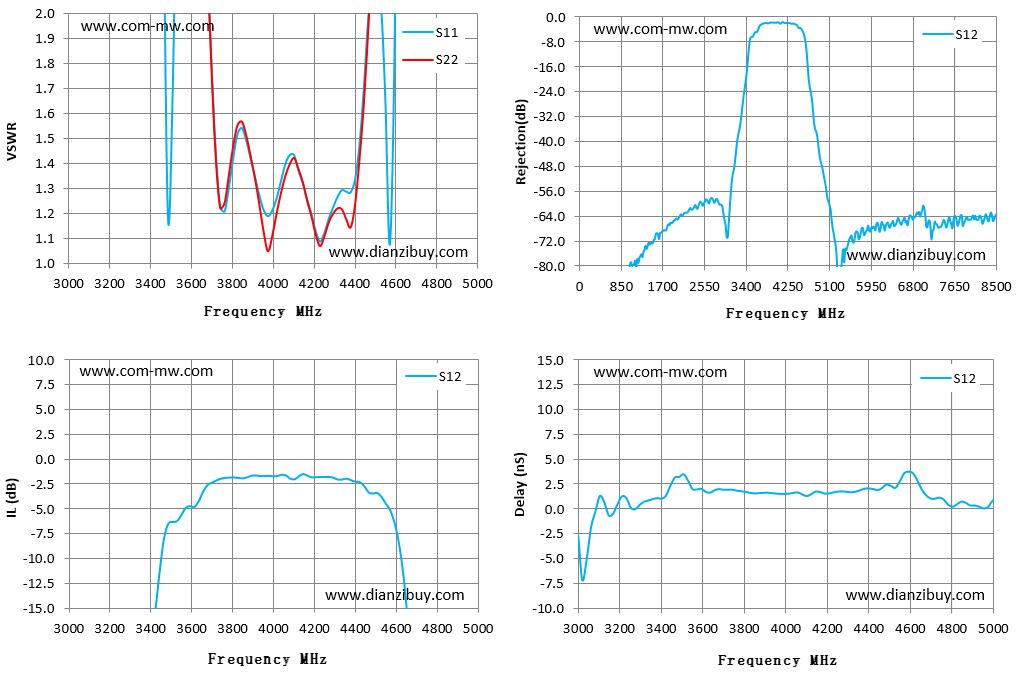

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
