滤波器
中心频率140MHz, 40dB带宽55MHz, 表面贴装
- ZBF9-S140-42-2307
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 中心频率 | / | / | 140 | MHz | ||
| 中心损耗 | / | / | 20.2 | 21.5 | dB | |
| 带内波动 | / | / | 0.8 | 1 | dB | |
| 带外抑制 | 35 | 43 | dB | |||
| 1dB带宽 | 39.5 | 40.4 | MHz | |||
| 3dB带宽 | 42.5 | 43.3 | MHz | |||
| 40dB带宽 | 53.3 | 55 | MHz |
其它参数
| 接口形式 | 表面贴装 |
| 功率容量 | 10dBm设计保证 |
| 工作温度 | -40~+80℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入/输出端 | 3，7 |
| 接地端口 | 1，2，4，5，6，8 |

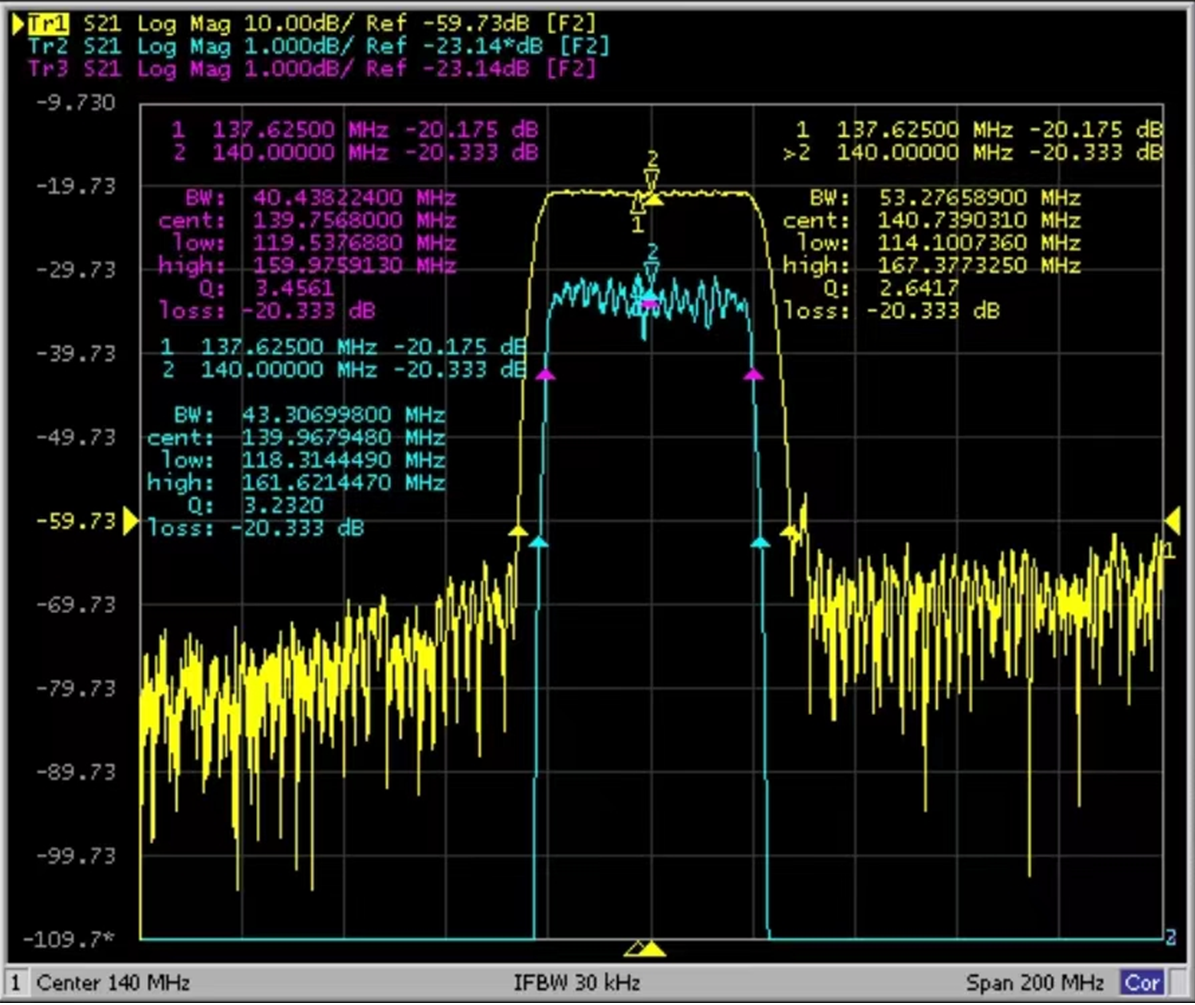

典型测试曲线图

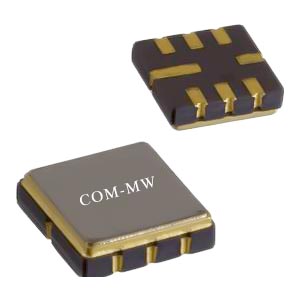

参考实物图

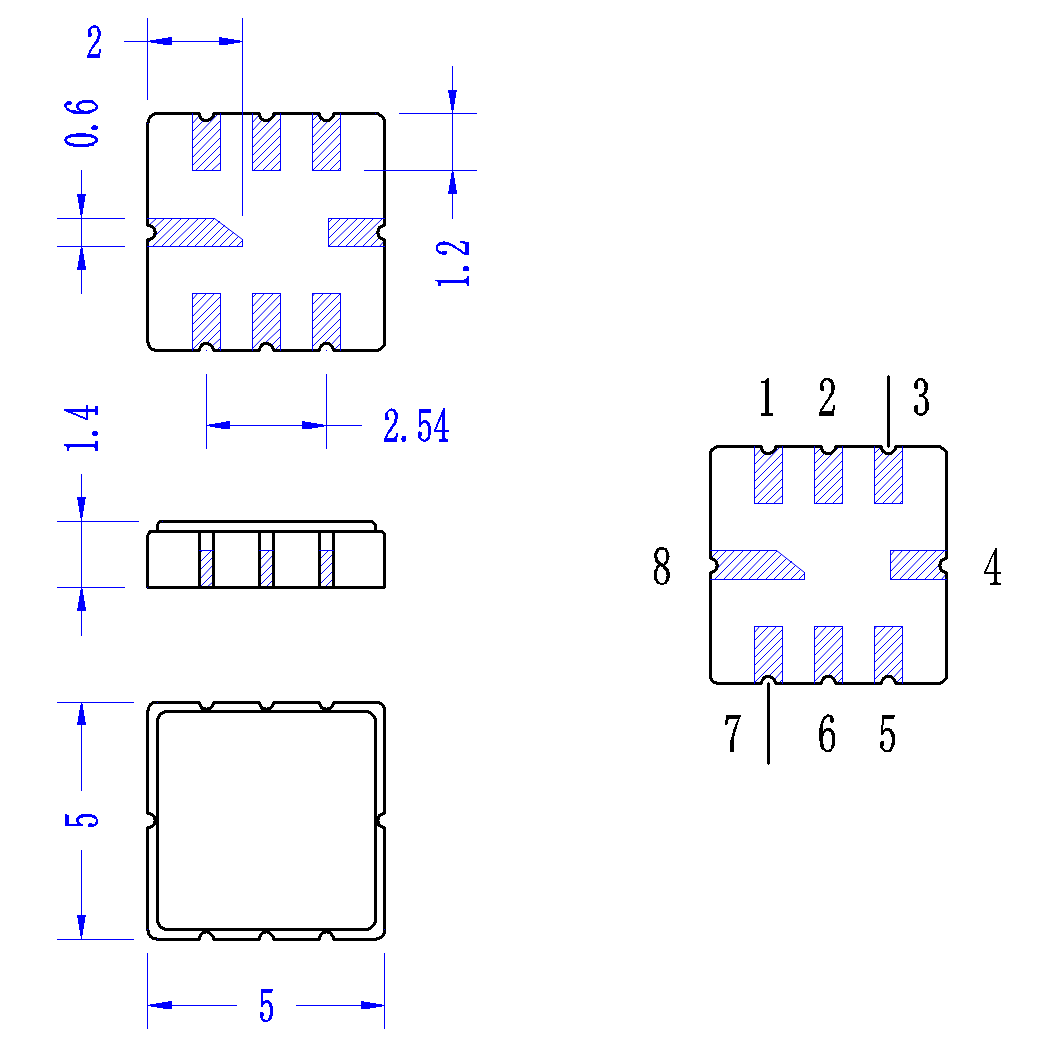

外形结构图（mm）
注意事项
| 1 | 产品支持220°回流焊。 |
| 2 | 产品支持220℃回流焊。 |
