产品
功分器
20~30GHz, 5W, 2路, 相位0°, 2.92
- ZPD8-2M20-30G-785
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小型化、低损耗、高可靠性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 20 | ~ | 30 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 不含理论损耗3dB |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1、2 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° | S13 相位 ° |
|---|---|---|---|---|---|---|---|---|
| 19 | 1.14 | 1.14 | 1.16 | -3.47 | -3.45 | -22.15 | 0.73 | |
| 19.86 | 1.22 | 1.16 | 1.15 | -3.5 | -3.48 | -21.69 | 0.02 | 0.76 |
| 20.71 | 1.28 | 1.16 | 1.12 | -3.54 | -3.52 | -21.82 | 0.03 | 0.76 |
| 21.57 | 1.28 | 1.13 | 1.08 | -3.57 | -3.55 | -22.88 | 0.02 | 0.86 |
| 22.43 | 1.22 | 1.1 | 1.04 | -3.55 | -3.54 | -25.04 | 0.03 | 0.94 |
| 23.29 | 1.12 | 1.07 | 1.05 | -3.52 | -3.49 | -26.53 | 0.02 | 1.07 |
| 24.14 | 1.05 | 1.07 | 1.1 | -3.55 | -3.51 | -24.31 | 0.04 | 1.56 |
| 25 | 1.05 | 1.09 | 1.14 | -3.64 | -3.61 | -21.51 | 0.03 | 1.38 |
| 25.86 | 1.08 | 1.11 | 1.17 | -3.75 | -3.74 | -19.95 | 0.03 | 0.62 |
| 26.71 | 1.16 | 1.11 | 1.2 | -3.74 | -3.71 | -19.71 | 0.03 | -0.05 |
| 27.57 | 1.23 | 1.1 | 1.22 | -3.66 | -3.64 | -20.47 | 0.04 | 0.69 |
| 28.43 | 1.26 | 1.09 | 1.23 | -3.74 | -3.74 | -20.77 | 0.02 | 1.35 |
| 29.29 | 1.25 | 1.09 | 1.24 | -3.85 | -3.87 | -19.14 | 0.03 | 1.13 |
| 30.14 | 1.29 | 1.1 | 1.26 | -3.89 | -3.94 | -17.23 | 0.04 | 1.17 |
| 31 | 1.41 | 1.11 | 1.29 | -4.08 | -4.14 | -16.08 | 1.45 |

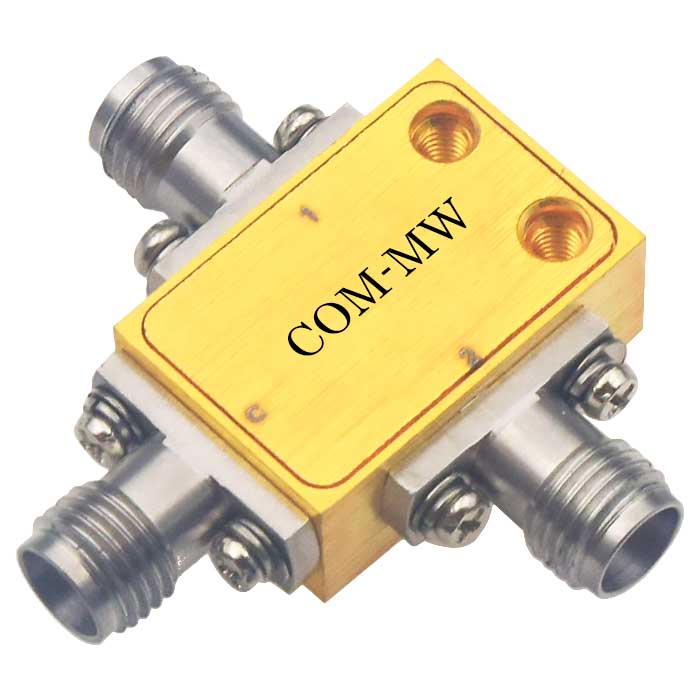

参考实物图

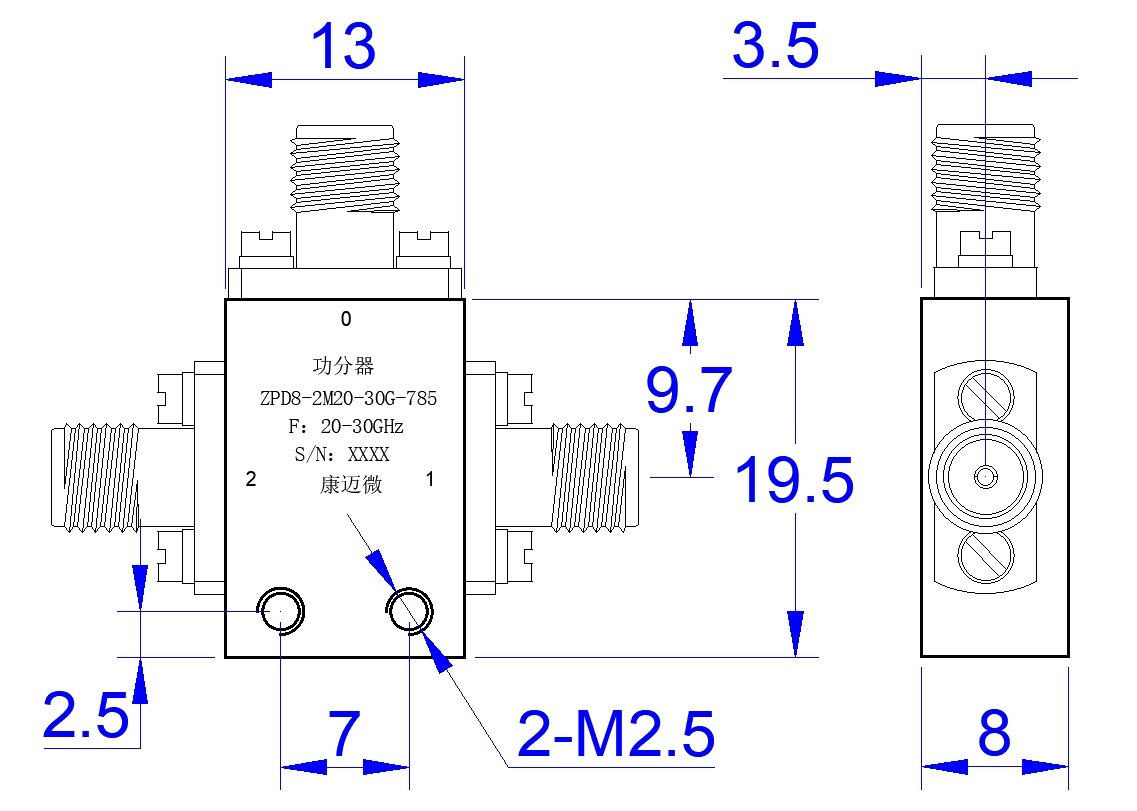

外形结构图（mm）

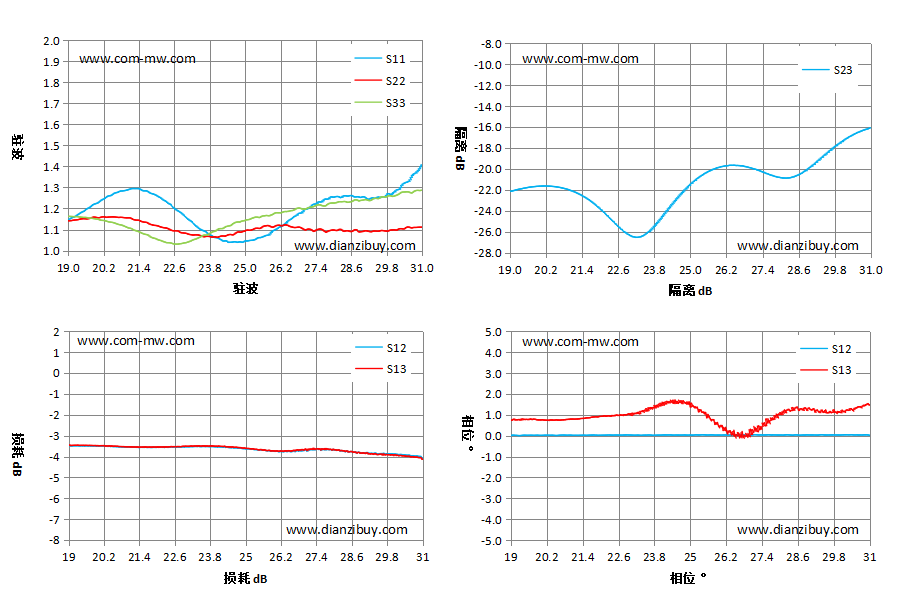

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
