产品
双工器
通带频率C1 1850~1915MHz,通带频率C2 1930~2000MHz,N
- ZCB6-C1850-2000-5649
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率C1 | / | / | 1850 | ~ | 1915 | MHz |
| 通带频率C2 | / | / | 1930 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 3.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带C1抑制度 | 1930-2000 | MHz≥ | 70 | dB | ||
| 通带C2抑制度 | 1850-1915 | MHz≥ | 70 | dB |
其它参数
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -20~+60℃设计保证 |
端口定义
| 1 | 公共端 | ANT |
| 2 | 通带一 | C1 |
| 3 | 通带二 | C2 |
| 4 | 接地端 | ANT |
典型测试数据
| 频率 MHz | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB |
| 1800.00 | 44.61 | 51.67 | -77.12 | -103.97 |
| 1820.00 | 54.96 | 49.06 | -47.92 | -94.43 |
| 1840.00 | 3.65 | 44.51 | -4.01 | -95.29 |
| 1860.00 | 1.35 | 42.29 | -0.86 | -90.01 |
| 1880.00 | 1.24 | 38.73 | -0.79 | -105.45 |
| 1900.00 | 1.34 | 36.82 | -0.94 | -94.84 |
| 1920.00 | 6.57 | 38.18 | -7.02 | -63.86 |
| 1940.00 | 41.96 | 1.25 | -101.76 | -1.21 |
| 1960.00 | 64.40 | 1.38 | -92.82 | -0.99 |
| 1980.00 | 79.75 | 1.39 | -96.49 | -0.99 |
| 2000.00 | 115.83 | 1.27 | -92.35 | -1.14 |
| 2020.00 | 175.71 | 31.42 | -89.61 | -44.30 |
| 2040.00 | 244.75 | 41.75 | -97.05 | -80.25 |
| 2060.00 | 281.56 | 54.71 | -101.82 | -97.21 |
| 2080.00 | 285.08 | 66.08 | -95.34 | -91.31 |

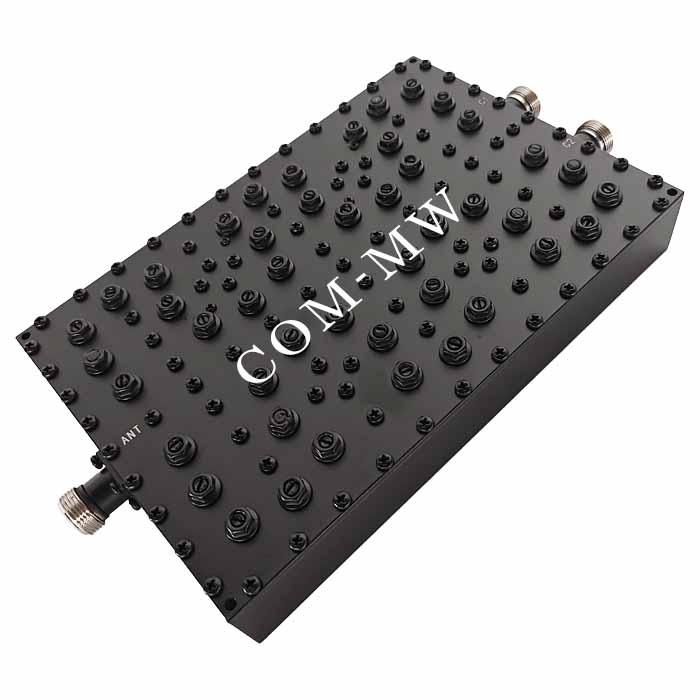

参考实物图

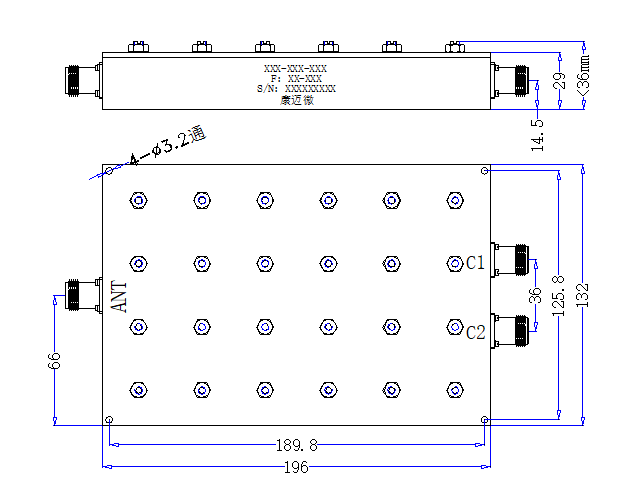

外形结构图（mm）

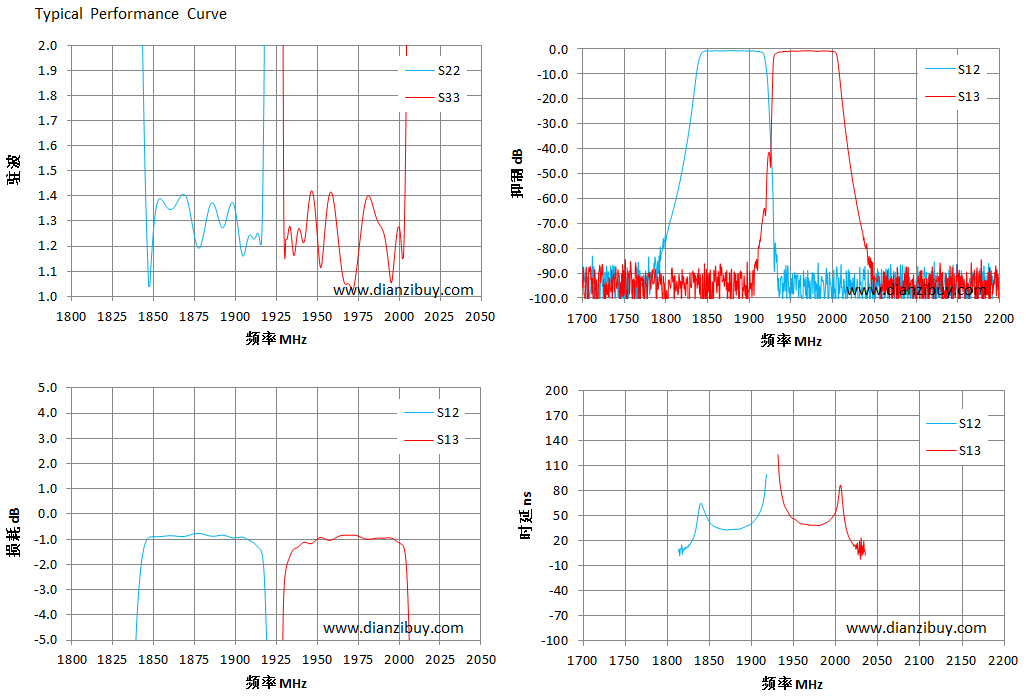

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
