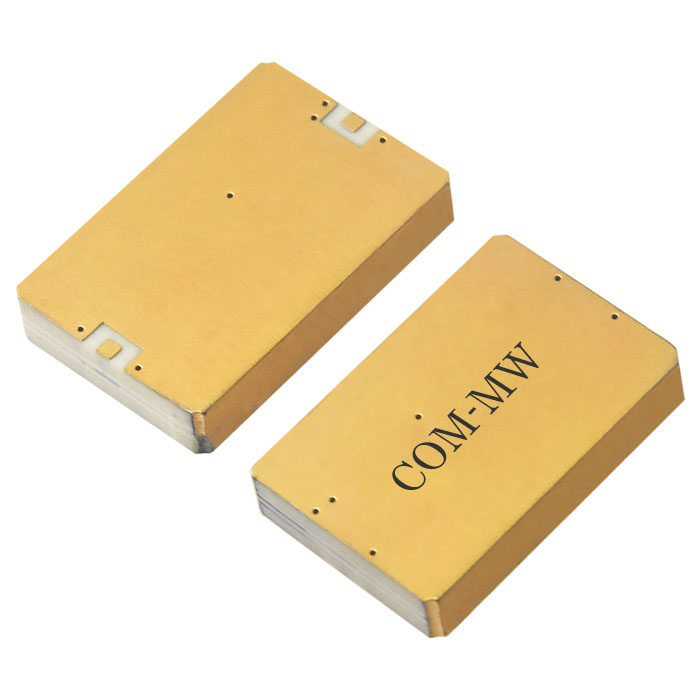

表贴滤波器

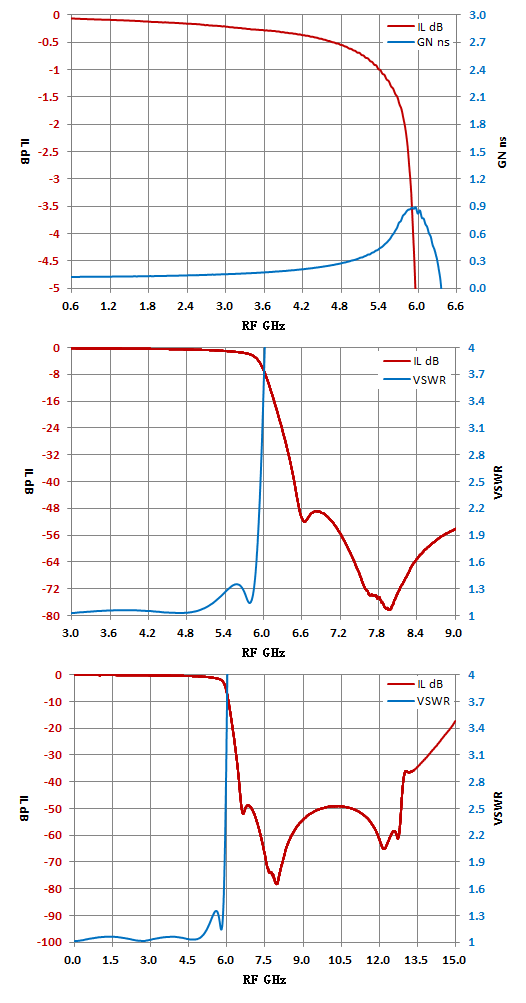

工作带宽DC-5.4GHz, 带外抑制 40@6.7-12.0GHz, 15@12.0-14.5GHz

高性能，低温漂，大功率

小体积、性能优异、易于集成

很好的补充了介质及LTCC的尺寸和性能

测试与测量、雷达、电子对抗、5G及无线电

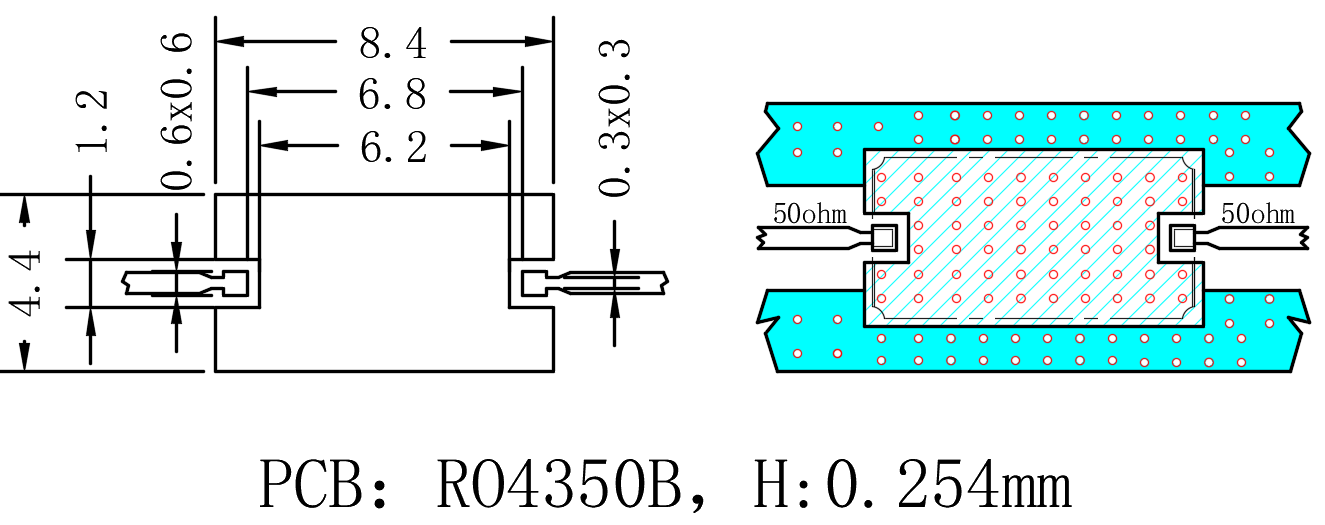

1：建议分腔使用，端口可互换，单测距离侧壁1.0mm，表面距上盖2.0mm，支持260℃回流焊；

2：表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果;

3：在清洗过程中滤波器不能长时间浸泡在清洗液中，清洗不应对滤波器性能、标识及焊点产生影响，清洗后放入40-50°的烤箱中，烘烤干燥20-30分钟;

4：实际使用中空间对谐波抑制影响较大，在滤波器表面或壳体上填充吸收材料可获取更有效的谐波抑制：
