滤波器
阻带频率4100~4200MHz, ≥50dB, 通带频率DC~3950MHz, 4350~15000MHz, SMA
- K6-4100-4200-150S5010-011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4100 | ~ | 4200 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3950 | MHz | |
| 通带频率 | 4350 | ~ | 15000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
板块具体内容
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3800 | -0.36 | 1.54 |
| 3900 | -0.51 | 1.21 |
| 3950 | -2.28 | 1.26 |
| 4000 | -4.99 | 6.65 |
| 4050 | -10.99 | 13.75 |
| 4100 | -66.88 | 30.13 |
| 4120 | -75.60 | 42.61 |
| 4150 | -79.05 | 44.12 |
| 4180 | -71.19 | 39.32 |
| 4200 | -73.40 | 41.77 |
| 4250 | -11.85 | 13.88 |
| 4300 | -5.26 | 5.85 |
| 4350 | -2.37 | 1.33 |
| 4400 | -0.76 | 1.4 |
| 4500 | -0.58 | 1.65 |
参考实物图
外形结构图（mm）

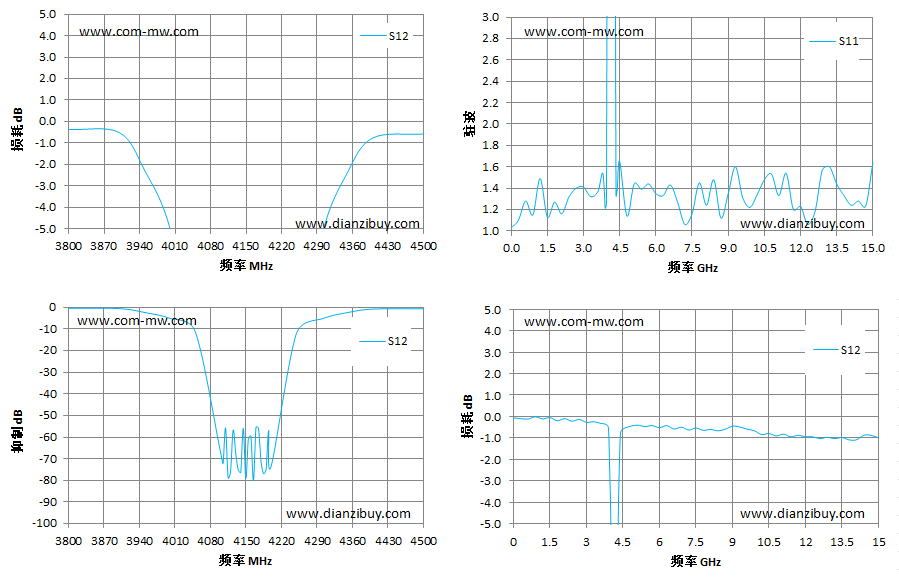

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
