滤波器
通带频率950~1450MHz, DC-850MHz≥40dBc, 1550-4000MHz≥40dBc, SMA
- ZBF15-L1200-500-1674
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1450 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.1 | dB | ||
| 带外抑制 | DC-850 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1550-4000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.60 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 600 | 178.34 | 227.95 | -59.69 | -59.69 | 0.76 |
| 686 | 117.45 | 135.55 | -60.18 | -60.18 | 0.63 |
| 771 | 73.72 | 82.29 | -71.18 | -71.18 | -13.59 |
| 857 | 42.63 | 42.79 | -45.78 | -45.78 | 0.39 |
| 943 | 1.4 | 1.41 | -2.2 | -2.2 | 10.22 |
| 1029 | 1.39 | 1.37 | -1.03 | -1.03 | 3.92 |
| 1114 | 1.17 | 1.14 | -0.77 | -0.77 | 2.95 |
| 1200 | 1.15 | 1.14 | -0.74 | -0.74 | 2.67 |
| 1286 | 1.39 | 1.43 | -0.94 | -0.94 | 2.69 |
| 1371 | 1.23 | 1.24 | -1.09 | -1.09 | 3.31 |
| 1457 | 1.04 | 1.16 | -1.88 | -1.88 | 5.36 |
| 1543 | 19.56 | 19.38 | -34.72 | -34.72 | 2.63 |
| 1629 | 46.41 | 55.43 | -53.94 | -53.94 | -0.8 |
| 1714 | 68.26 | 92.77 | -47.77 | -47.77 | 0.51 |
| 1800 | 86.99 | 122.57 | -48.96 | -48.96 | 0.37 |

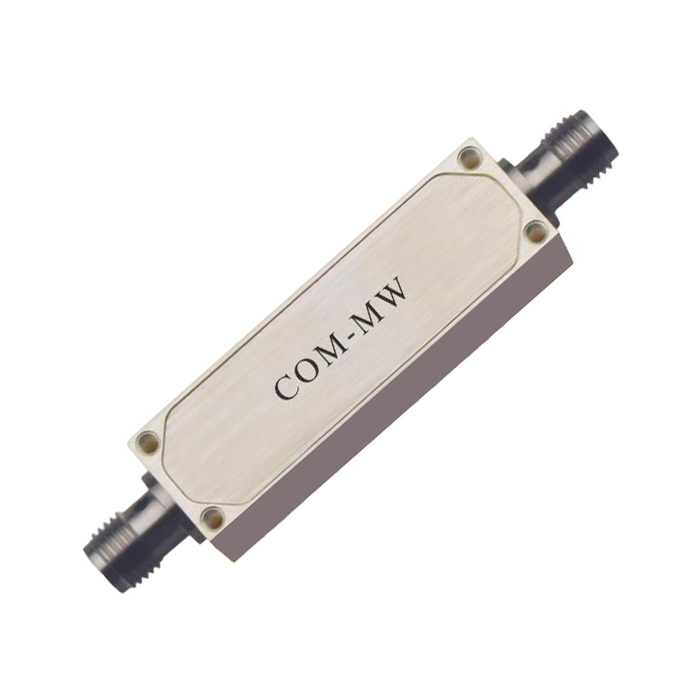

参考实物图
外形结构图（mm）

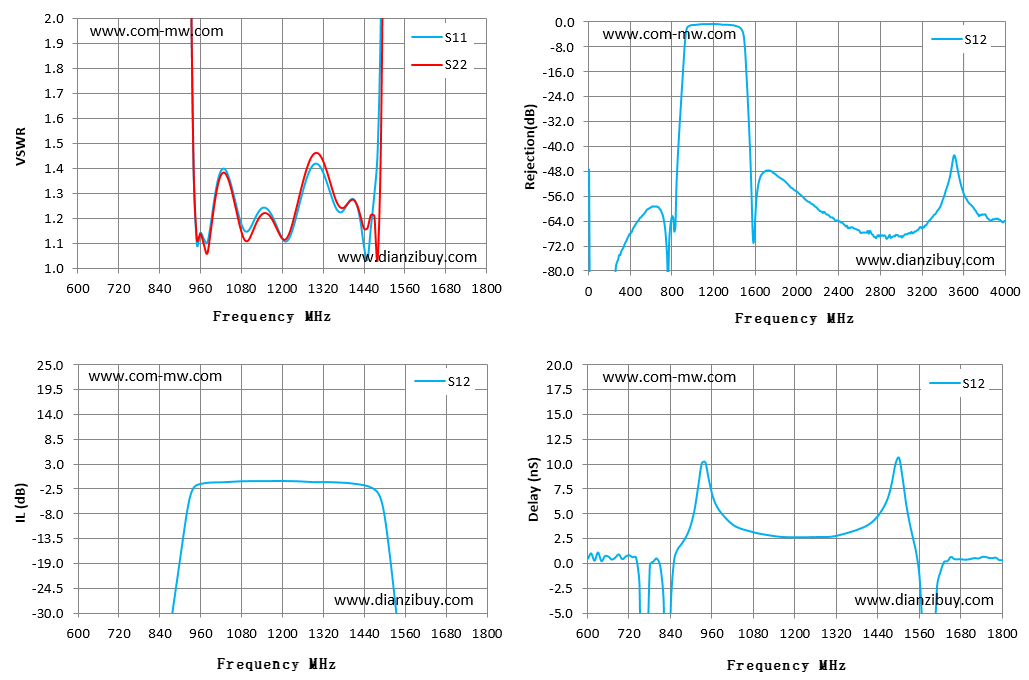

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
