耦合器缩略图

耦合器

30~512MHz, 耦合度20dB, N -K, 100W

  • ZDC9-20L30-512-2057
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

宽带,大功率。

主要参数

参数 最小 典型 最大 单位
工作频率 30 ~ 512 MHz
插入损耗 0.6 dB
耦合度 19 20 21 dB
方向性 16 dB
主线驻波比 1.2
耦合线驻波比 1.4

其它参数

接口形式N -K
阻抗50Ω
表面白色
功率容量100W设计保证
外壳材料铝6061
工作温度-45~+85℃设计保证
质量等级工业级

表格标题

输入端口12
输出端口21
耦合端口34
隔离端口43

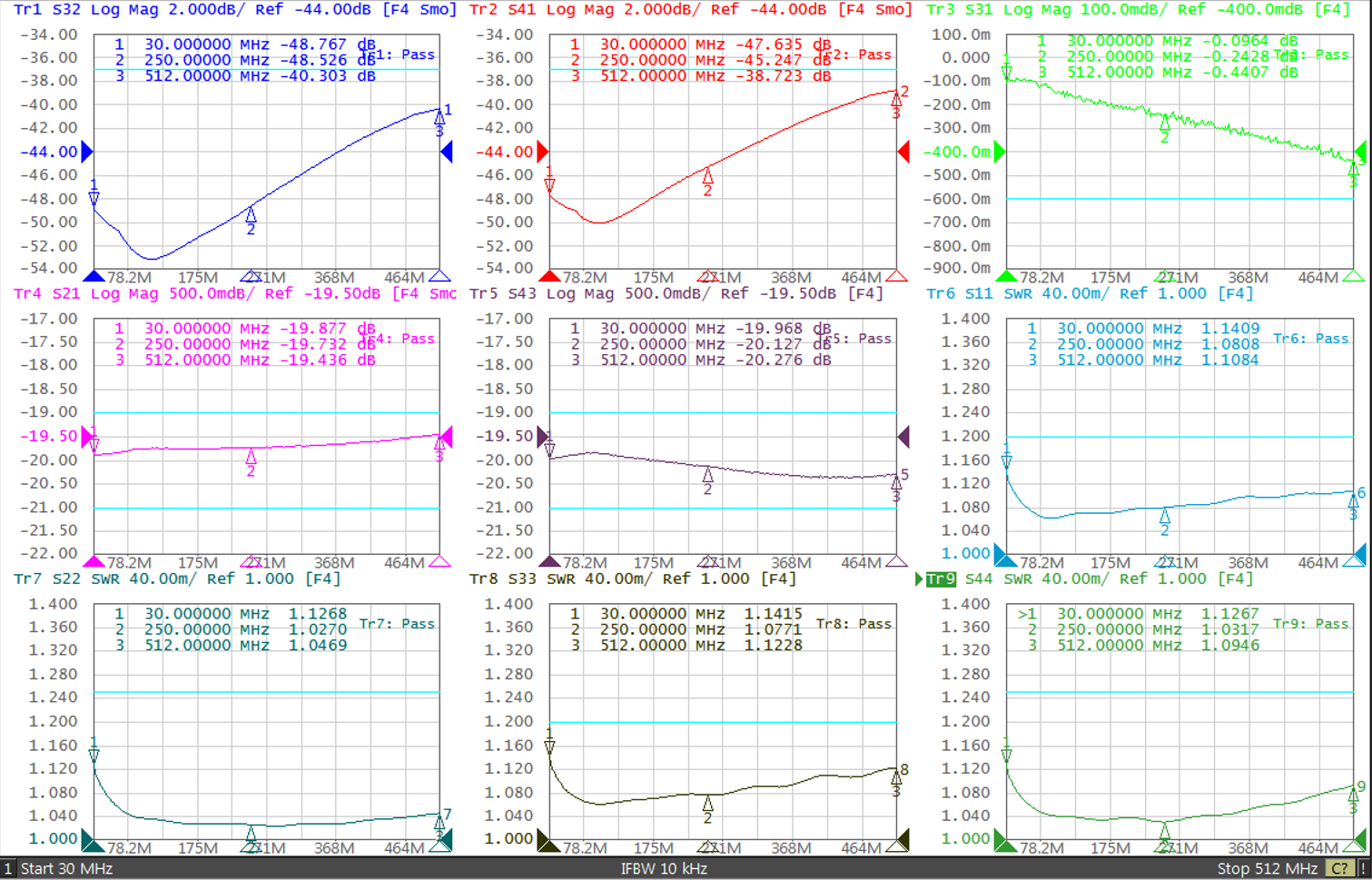

典型测试曲线图

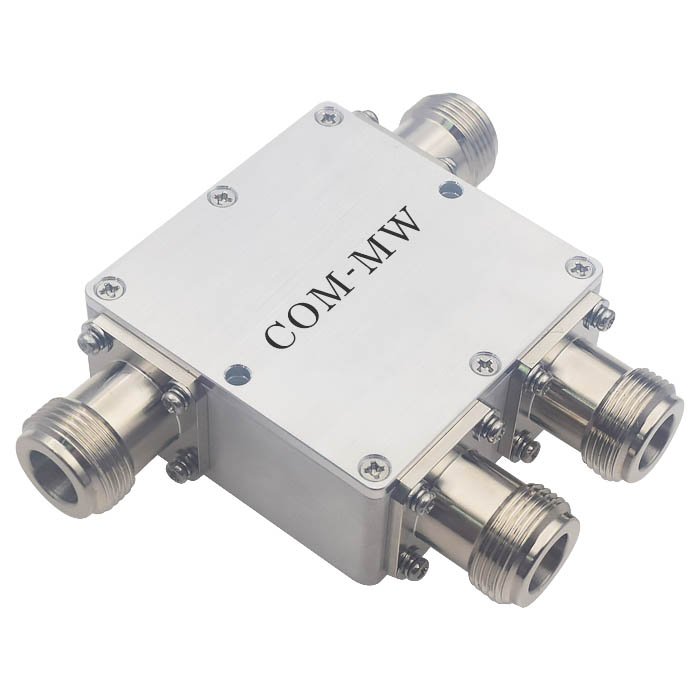

参考实物图

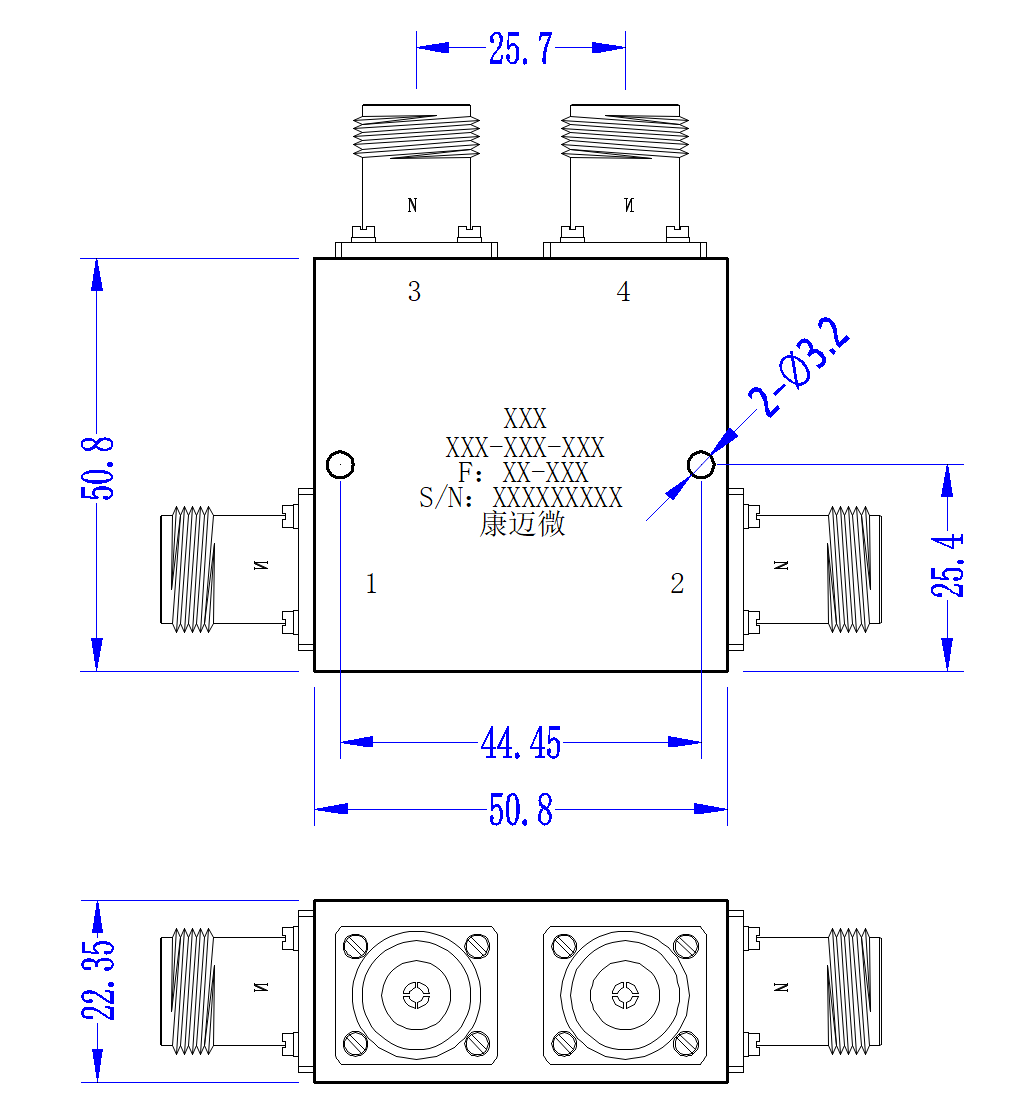

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
