右旋柱螺旋天线
工作频率240~270MHz, 增益dBi, 右旋圆极化, N -K
- ZLX7-Y240-270-1361
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
轴向螺旋天线由导电性能良好的金属螺旋线组成，通常用同轴线馈电。应用在VHF,UHF频段，天线增益较高，尺寸相对较小，结构简单。通过改变螺旋方向可以获得左旋或右旋圆极化。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 240 | ~ | 270 | MHz |
| 增益 | 9 | dBi | ||
| 驻波比 | 2 | |||
| 轴比 | 3 | dB |
其它参数
| 极化方式 | 右旋圆极化 |
| 功率容量 | 100W设计保证 |
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 外形尺寸 | 2622*900*900mm |
| 估算重量 | 22Kg |
| 表面 | 烤漆 |
| 工作温度 | -45~+45℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
| 其它 | 可俯仰调节 |

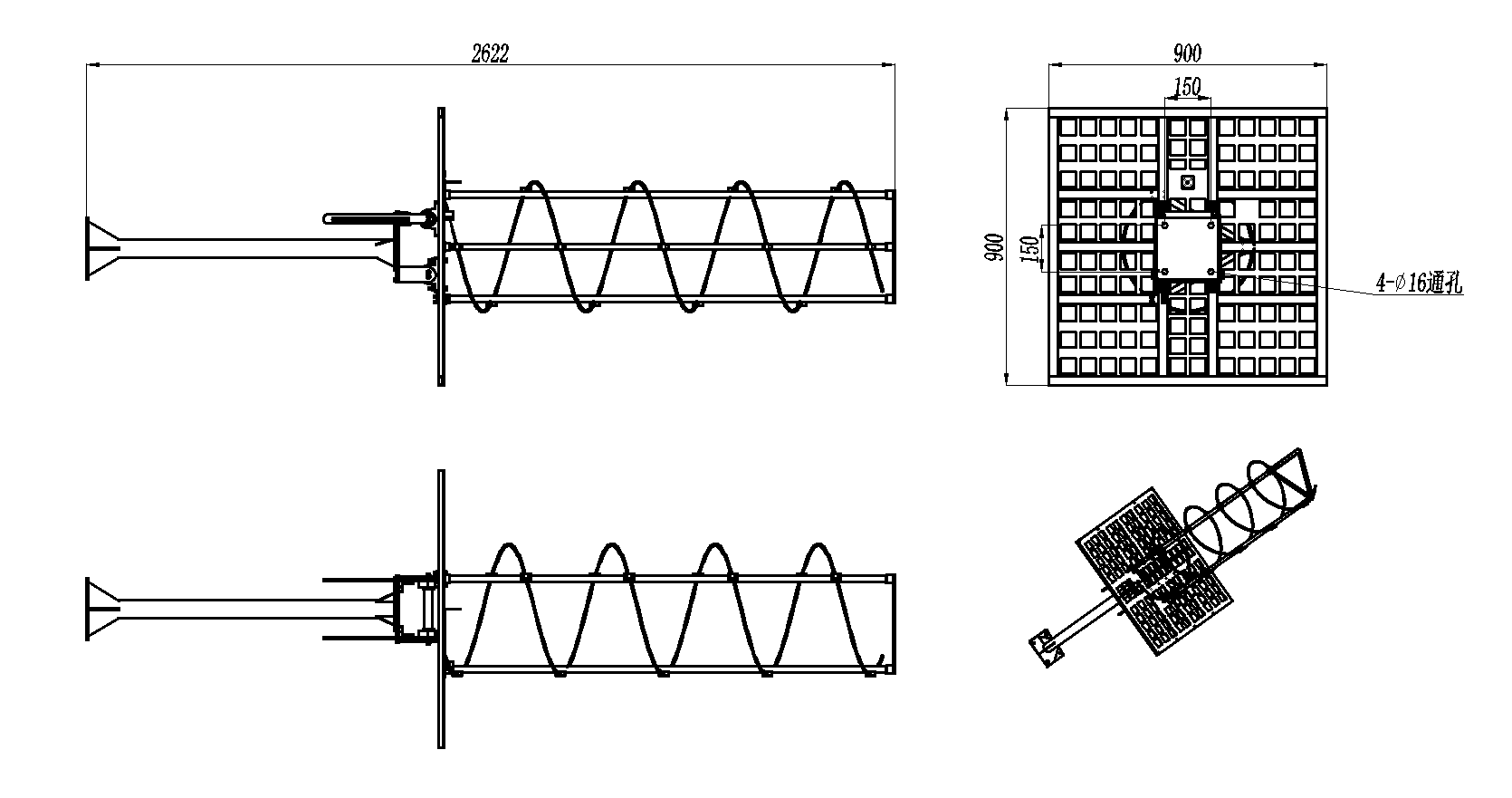

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

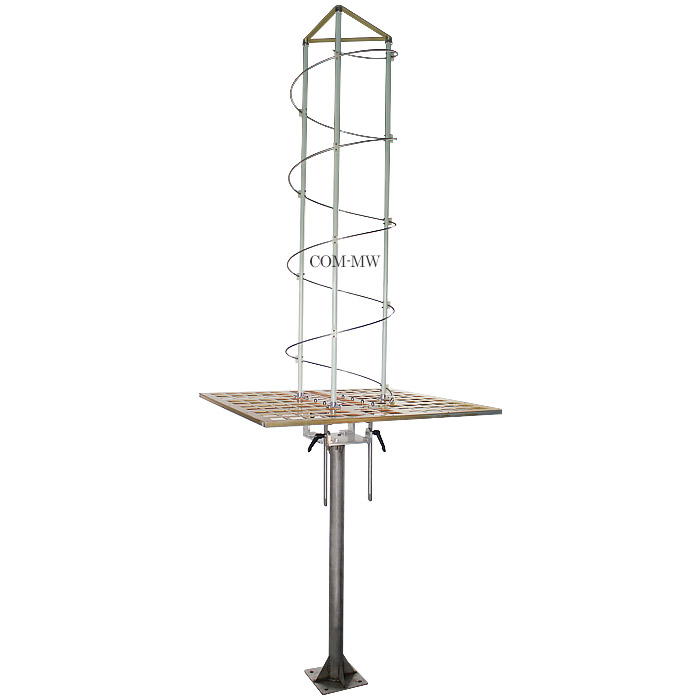

参考实物图
典型测试曲线
