产品
滤波器
通带频率 1550~2050MHz,DC-1.24GHz≥55dB,2.46-5GHz≥65dB,微带圆针
- ZBF13-L1800-500-978
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1550 | ~ | 2050 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.24 | GHz≥ | 55 | dB | ||
| 带外抑制 | 2.46-5 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.60 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铜H62 |
| 相位一致性 | ±5° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 1240 | 155.72 | 244.22 | -66 | 0.22 |
| 1327 | 1375.14 | 67.56 | -76.51 | -22 |
| 1414 | 68.82 | 20.17 | -35.66 | 2.1 |
| 1501 | 3.93 | 1.77 | -5.41 | 6.64 |
| 1589 | 1.48 | 1.4 | -1.76 | 3.67 |
| 1676 | 1.21 | 1.22 | -1.33 | 2.88 |
| 1763 | 1.44 | 1.48 | -1.32 | 2.51 |
| 1850 | 1.27 | 1.37 | -1.26 | 2.51 |
| 1937 | 1.32 | 1.34 | -1.41 | 2.68 |
| 2024 | 1.47 | 1.32 | -1.77 | 3.16 |
| 2111 | 1.5 | 1.91 | -3.54 | 4.81 |
| 2199 | 11.01 | 12.85 | -18.37 | 2.96 |
| 2286 | 50.97 | 29.23 | -37.91 | 1.1 |
| 2373 | 197.04 | 45.83 | -55.15 | 0.65 |
| 2460 | 910.72 | 69.43 | -73.19 | 0.16 |

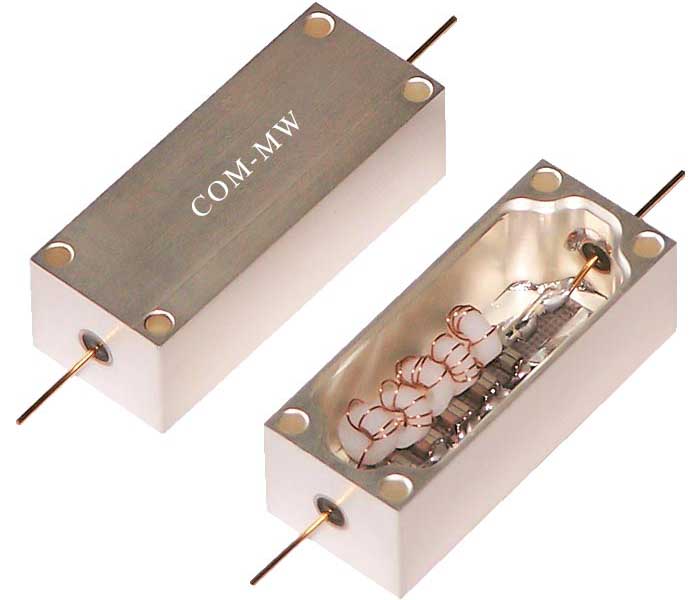

参考实物图

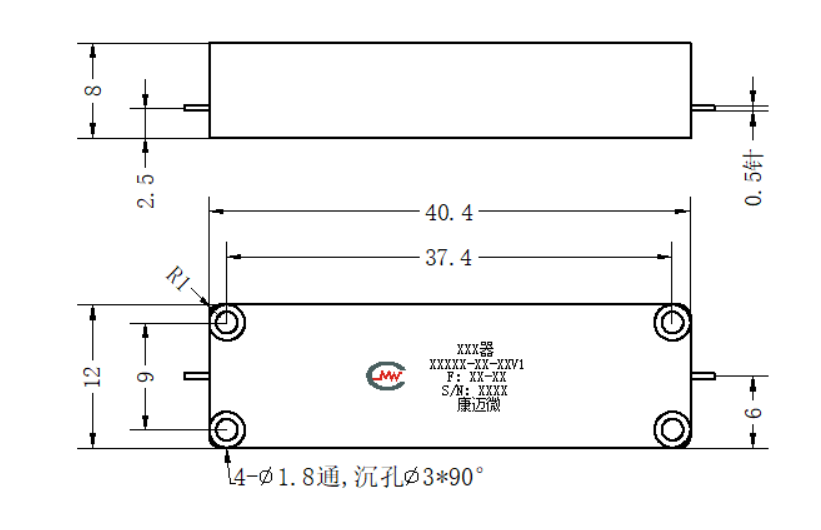

外形结构图（mm）

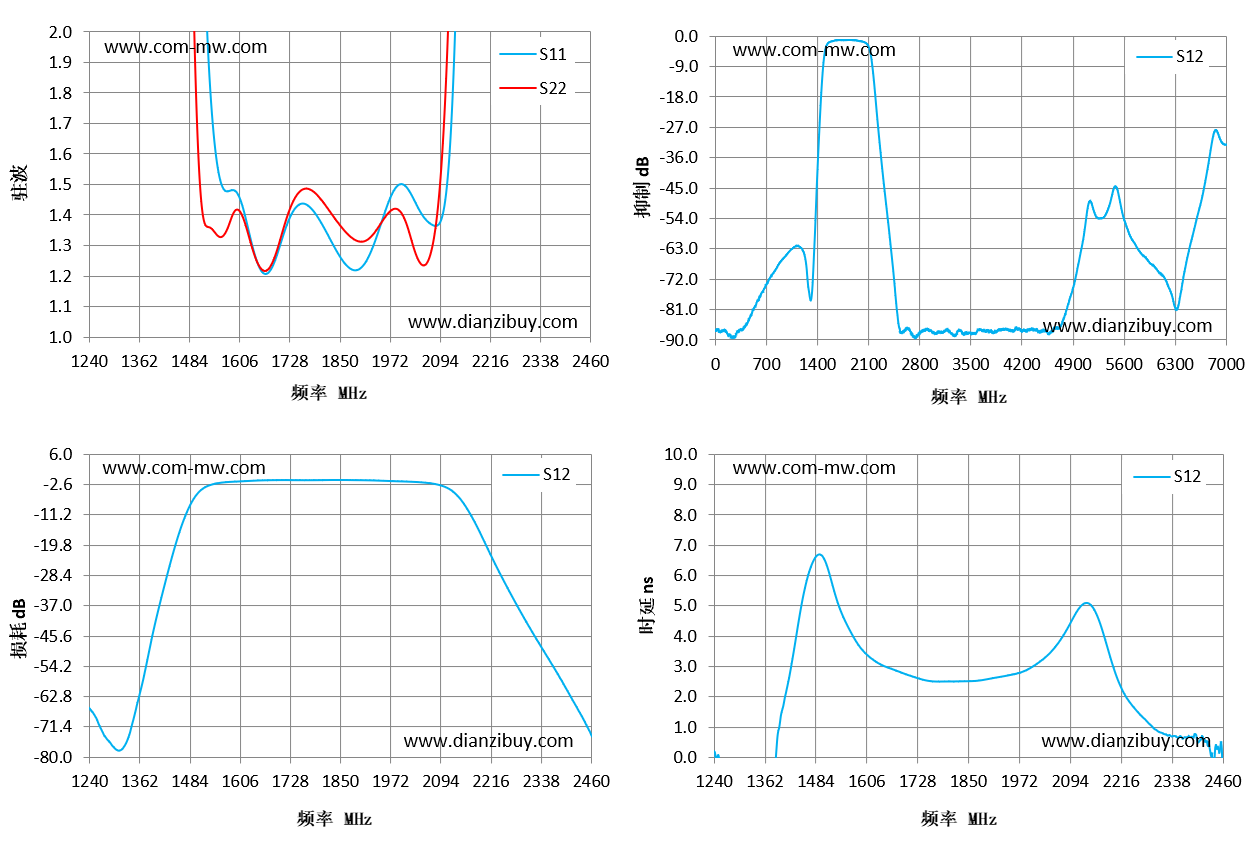

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
