滤波器
通带频率 1050~1450MHz,DC-750MHz≥30dB,1700-3000MHz≥65dBc,表面贴装
- ZBF15-L1250-400-2734
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1050 | ~ | 1450 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 30 | dB | ||
| 带外抑制 | 1700-3000 | MHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 900 | 26.58 | 21.11 | -28.71 | -28.71 | 1.85 |
| 950 | 5.29 | 2.06 | -6.26 | -6.26 | 8.35 |
| 1000 | 2.73 | 2.89 | -3.21 | -3.21 | 5.26 |
| 1050 | 1.10 | 1.40 | -1.64 | -1.64 | 4.30 |
| 1100 | 1.23 | 1.24 | -1.24 | -1.24 | 3.41 |
| 1150 | 1.13 | 1.17 | -1.15 | -1.15 | 3.13 |
| 1200 | 1.49 | 1.53 | -1.32 | -1.32 | 2.87 |
| 1250 | 1.52 | 1.58 | -1.27 | -1.27 | 2.72 |
| 1300 | 1.27 | 1.36 | -1.16 | -1.16 | 2.76 |
| 1350 | 1.09 | 1.17 | -1.14 | -1.14 | 2.84 |
| 1400 | 1.23 | 1.21 | -1.33 | -1.33 | 3.24 |
| 1450 | 1.28 | 1.25 | -1.59 | -1.59 | 3.69 |
| 1500 | 1.32 | 1.20 | -2.00 | -2.00 | 4.64 |
| 1550 | 2.13 | 1.75 | -5.24 | -5.24 | 9.13 |
| 1600 | 16.38 | 14.63 | -24.05 | -24.05 | 3.45 |
参考实物图
外形结构图（mm）

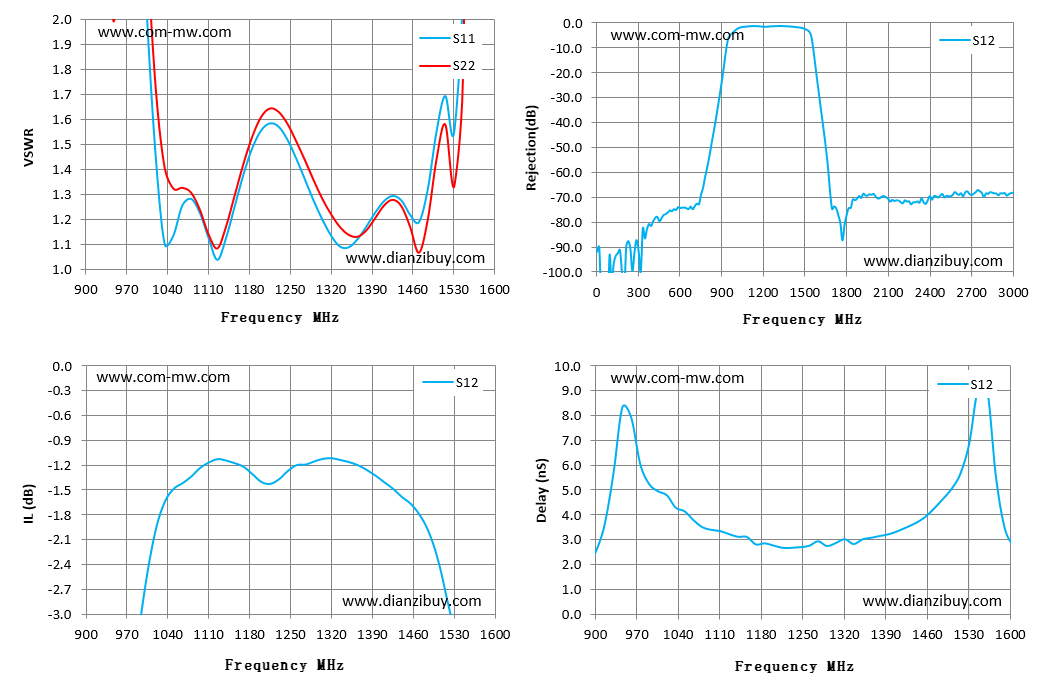

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
